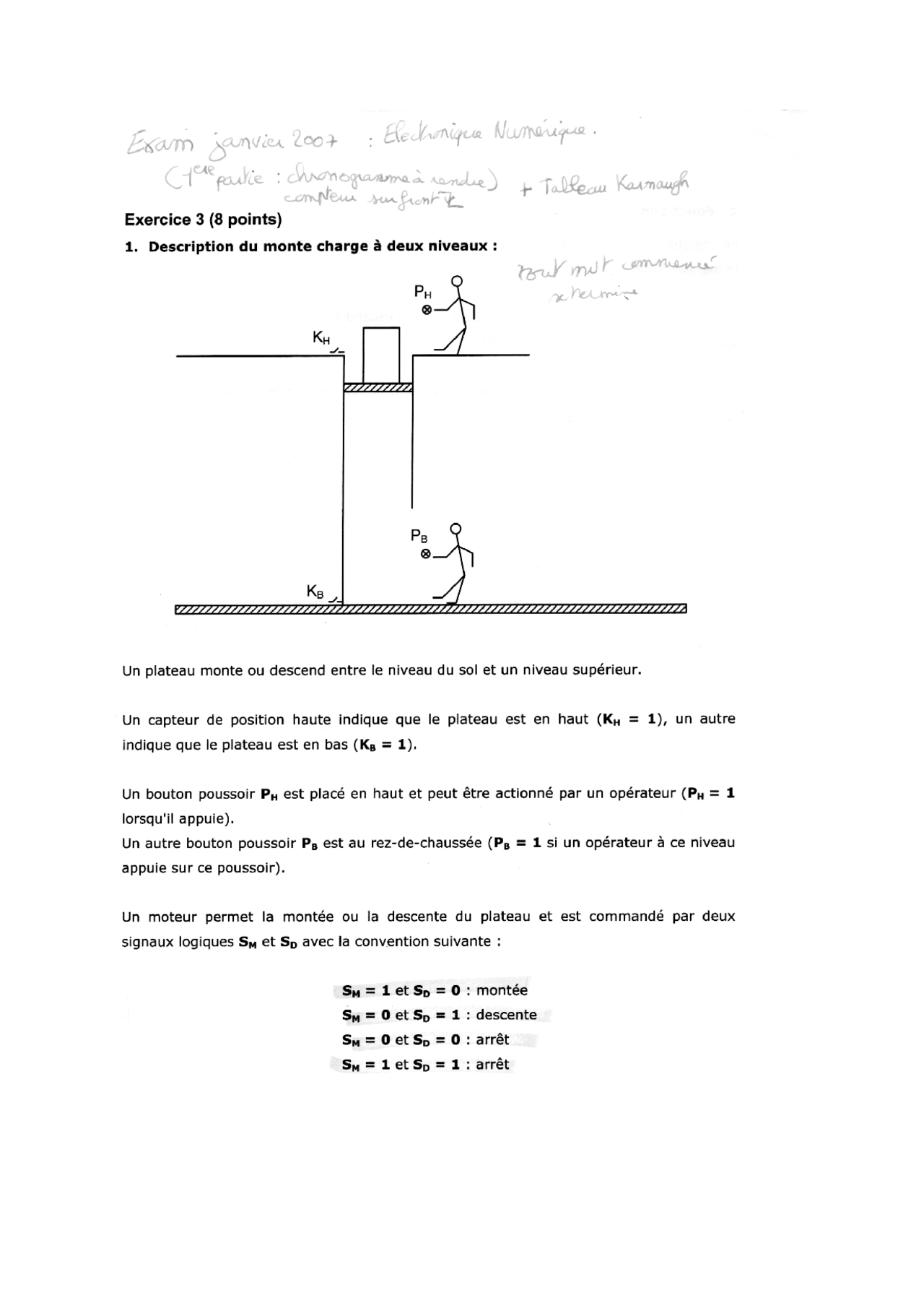

Exercice 3 (8 points) 1. Description du monte charge à deux niveaux : PH 5 @ KH - Ps @ K ,] E 2 Un plateau monte ou descend entre le niveau du sol et un niveau supérieur. Un capteur de position haute indique que le plateau est en haut (K, = 1), un autre indique que le plateau est en bas (Ks = 1). Un bouton poussoir P4 est placé en haut et peut être actionné par un opérateur (Pu = 1 lorsqu'il appuie). Un autre bouton poussoir P, est au rez-de-chaussée (P, = 1 si un opérateur à ce niveau appuie sur ce poussoir). Un moteur permet la montée ou la descente du plateau et est commandé par deux signaux logiques Su et Sv avec la convention suivante : Su = 1 et Sp = 0 : montée Su = 0 et S = 1 : descente Su = 0 et So = 0 : arrêt Su = 1 et Sp = 1 : arrêt
