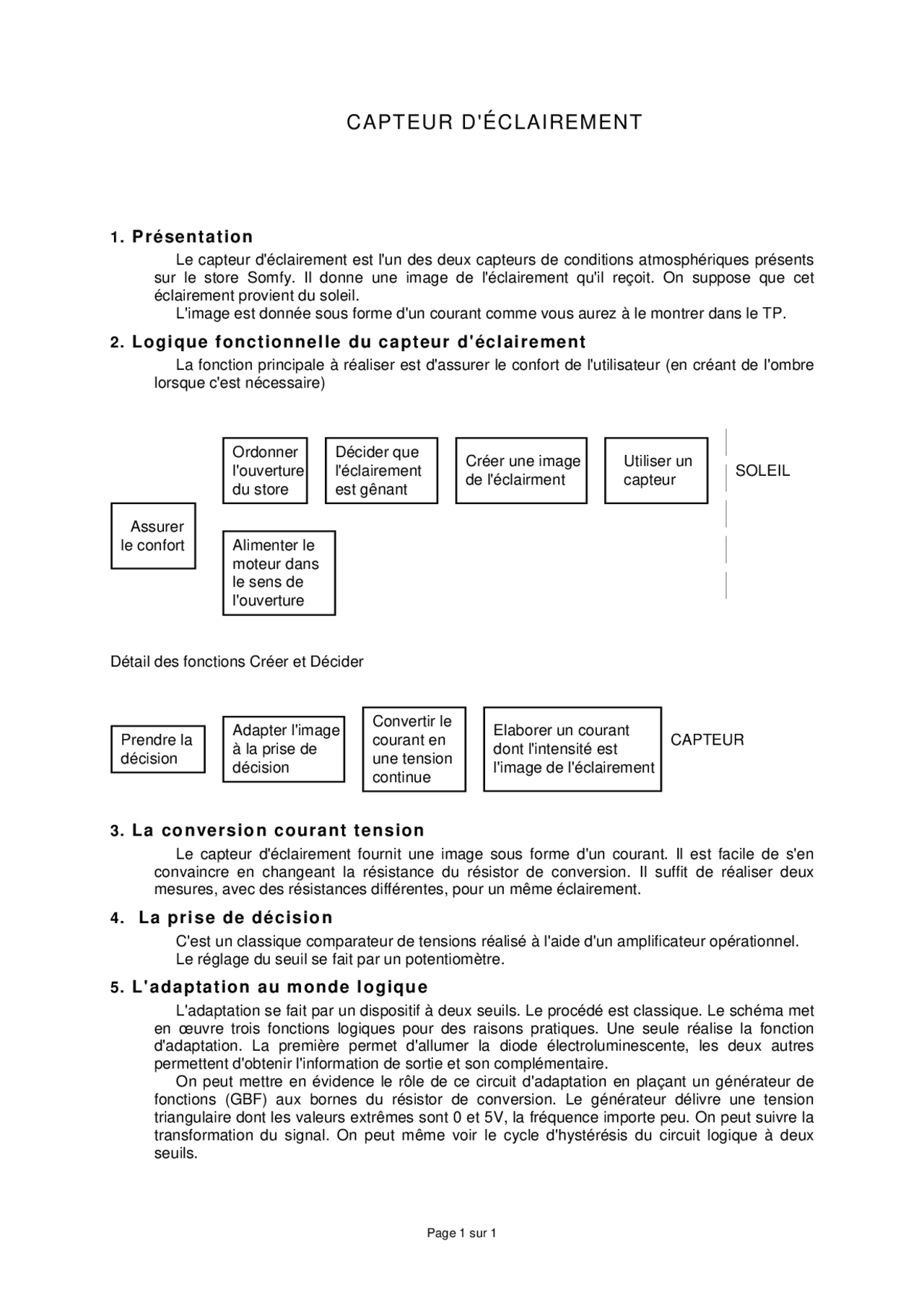

CAPTEUR D'ÉCLAIREMENT
1. Présentation
Le capteur d'éclairement est l'un des deux capteurs de conditions atmosphériques présents
sur le store Somfy. Il donne une image de l'éclairement qu'il reçoit. On suppose que cet
éclairement provient du soleil.
L'image est donnée sous forme d'un courant comme vous aurez à le montrer dans le TP.
2. Logique fonctionnelle du capteur d'éclairement
La fonction principale à réaliser est d'assurer le confort de l'utilisateur (en créant de l'ombre
lorsque c'est nécessaire)
Ordonner
l'ouverture
du store
Décider que Créer une image
de l'éclairment
Alimenter le
moteur dans
le sens de
l'ouverture
Utiliser un
capteur SOLEIL
l'éclairement
est gênant
Assurer
le confort
Détail des fonctions Créer et Décider
Adapter l'image
à la prise de
décision
Prendre la
décision CAPTEUR
Elaborer un courant
dont l'intensité est
l'image de l'éclairement
Convertir le
une tension
continue
courant en
3. La conversion courant tension
Le capteur d'éclairement fournit une image sous forme d'un courant. Il est facile de s'en
convaincre en changeant la résistance du résistor de conversion. Il suffit de réaliser deux
mesures, avec des résistances différentes, pour un même éclairement.
4. La prise de décision
C'est un classique comparateur de tensions réalisé à l'aide d'un amplificateur opérationnel.
Le réglage du seuil se fait par un potentiomètre.
5. L'adaptation au monde logique
L'adaptation se fait par un dispositif à deux seuils. Le procédé est classique. Le schéma met
en œuvre trois fonctions logiques pour des raisons pratiques. Une seule réalise la fonction
d'adaptation. La première permet d'allumer la diode électroluminescente, les deux autres
permettent d'obtenir l'information de sortie et son complémentaire.
On peut mettre en évidence le rôle de ce circuit d'adaptation en plaçant un générateur de
fonctions (GBF) aux bornes du résistor de conversion. Le générateur délivre une tension
triangulaire dont les valeurs extrêmes sont 0 et 5V, la fréquence importe peu. On peut suivre la
transformation du signal. On peut même voir le cycle d'hystérésis du circuit logique à deux
seuils.
