I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
2010 2011

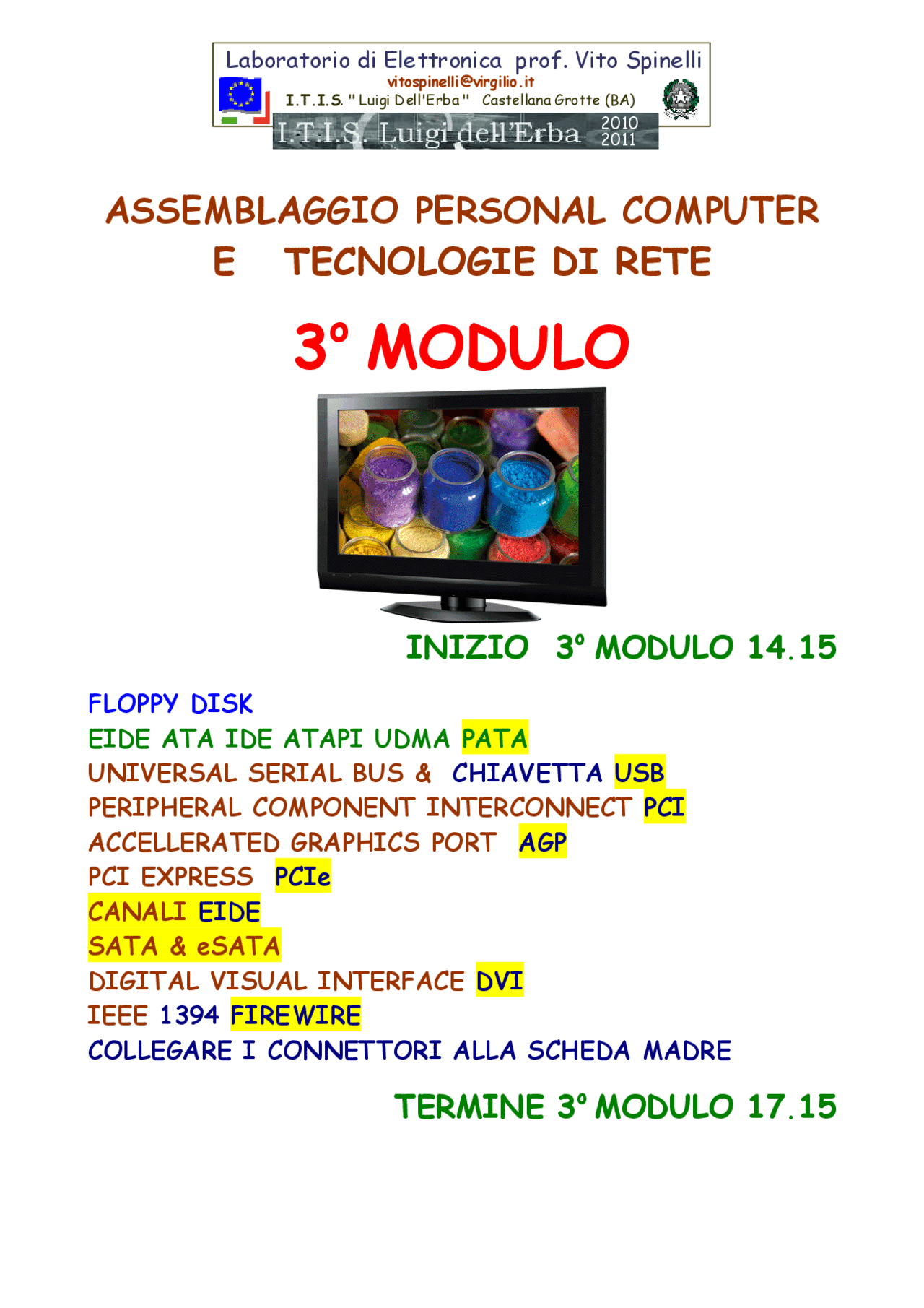

ASSEMBLAGGIO PERSONAL COMPUTER
E TECNOLOGIE DI RETE
o
MODULO
INIZIO 3
o
MODULO 14.
FLOPPY DISK
EIDE ATA IDE ATAPI UDMA PATA
UNIVERSAL SERIAL BUS & CHIAVETTA USB
PERIPHERAL COMPONENT INTERCONNECT PCI
ACCELLERATED GRAPHICS PORT AGP
PCI EXPRESS PCIe
CANALI EIDE
SATA & eSATA
DIGITAL VISUAL INTERFACE DVI
IEEE 1394 FIREWIRE

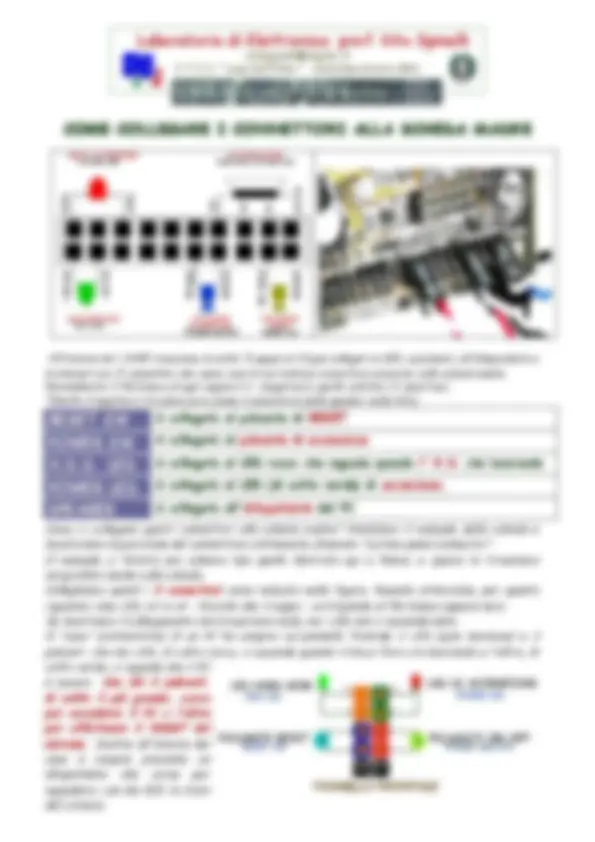

COLLEGARE I CONNETTORI ALLA SCHEDA MADRE
TERMINE 3
o
MODULO 17.
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
2011 2012
COLLEGAMENTO CAVO FLOPPY
Il cavo di connessione per floppy drive è simile a quello per periferiche EIDE, se non per il fatto di essere più stretto. esso presenta da 3 a 5 CONNETTORI :
IL PRIMO è quello che deve essere collegato al connettore sulla MOTHERBOARD;
IL SECONDO in genere il connettore più lontano è quello che pilota il drive A,
si può distinguerlo per la strozzatura di alcuni fili che appare chiaramente
nella sua estremità destra vicino al connettore nero.
IL TERZO quello centrale è quello che governa il drive B
Sia il cavo del floppy che i cavi ide presentano una STRISCIA ROSSA
che li percorre da un solo lato in tutta la loro lunghezza: quando si inserisce
l'estremità nera nelle varie porte Ide 1, Ide 2 e Floppy della scheda madre si deve
fare attenzione che la linea rossa combaci con la parte del connettore segnata con il
NUMERO 1 (sia nella motherboard che nelle periferiche).
Le più recenti periferiche EIDE sono dotate di GUIDE D'INNESTO che
impediscono di sbagliare i collegamenti, pertanto inserire i cavi al contrario è
pressoché impossibile (e anche se succedesse l'unica conseguenza sarebbe il
mancato riconoscimento da parte del sistema della periferica).
I canali EIDE, come sopra detto, sono due:
Entrambi, a loro volta, possono pilotare un massimo di due unità EIDE,
unità EIDE Master primary master Canale 1 EIDE Primary unità EIDE Slave primary slave unità EIDE Master secondary master Canale 2 EIDE Secondary unità EIDE Slave secondary slave
Master, Slave e Cable Select
Per ogni canale si possono collegare un massimo di due drive. c'è necessità di stabilire quale unità abbia la precedenza. Quindi si stabilisce Master l'unità avente maggiore priorità sull'altra che verrà impostata a Slave. C'è una ulteriore possibilità: Cable Select. Con questa impostazione sarà il modo di collegamento stesso a stabilire quale unità sarà la Master e quale la Slave. Solitamente collegando un cavo PATA (la classica piattina a 40 o 80 fili per le periferiche IDE) la periferica Master è quella collegata al connettore più distante dal connettore collegato alla scheda madre (od alla scheda controller), mentre quella Slave è la più vicina.
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]

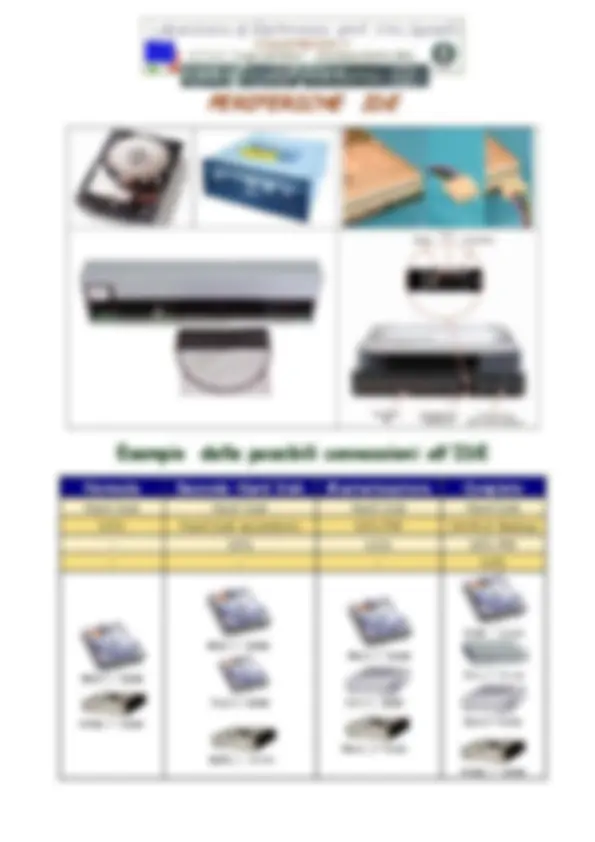

2010 2011 PERIFERICHE IDE
Esempio delle possibili connessioni all'IDE
Normale Secondo Hard Disk Masterizzatore Completo
Hard Disk Hard Disk Hard Disk Hard Disk DVD Hard Disk secondario DVD RW Unità di Backup
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
2010 2011
UNIVERSAL SERIAL BUS 1.0 e 2.
Standard di comunicazione seriale che consente di collegare 127 periferiche ad un PC TIPOLOGIA CAVO DATA VELOCITA’ LUNGHEZZA TRASFERIMENTO Mbits/sec m teorici MB/sec
USB 1.0 LOW SPEED^ 1996/2001 1.5 50 Standard
USB 1.1 FULL SPEED^ 1998/2009 12 50 1-1.
USB 2.0 HIGT SPEED^ 2000/2004 480 50 30-
USB 3.0 SUPER SPEED^ 2008/2011 4800 50 400-
CARATTERISTICHE PRINCIPALI
HOT SWAP Connessione/disconnessione periferica con sistema gia avviato ALIMENTAZIONE BUS Alimenta nella maggior parte le periferiche PLUG AND PLAY Si connette via USB ed è quasi sempre pronto all’uso
DESCRIZIONE PIN PERIFERICA USB 1.0 e 2.
PIN NOME FUNZIONE COLORE
1 Vcc VBUS +5V 500mA ROSSO 2 D - data input to computer BIANCO 3 D + data output from computer VERDE 4 GND zero NERO Il livello di tensione per il VBUS è di circa +5V con una corrente massima di 500mA. Con i segnali D+ e D- si intendono le due linee di comunicazione dati differenziali
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
2010 2011
UNIVERSAL SERIAL BUS 3.
All’ interfaccia USB 1.0 seguì la versione USB 1.1 e poi la versione USB 2.0. La versione USB 3.0 non sostituisce la USB 2.0 ma piuttosto la completa. USB 3.0 include la versione USB 2.0 più una prestazione denominata SUPERSPEED >400MBs
DESCRIZIONE PIN PERIFERICA USB 3.
Nell’immagine(connettore USB 3.0); si notino i doppi connettori,con quelli USB 1.0 e 2. nella parte inferiore e quelli nuovi, USB 3.0, nella parte interna. Mantenendo la compatibilità con gli standard precedenti, USB 1.1 e USB 2.0, come da tradizione, l’USB 3.0 potrà utilizzare due tipi di connettori: uno tradizionale in rame, l’altro in fibra ottica.
PIN NOME FUNZIONE COLORE
1 Vcc VBUS +5V 500mA (^) ROSSO 2 D - ricezione dati to computer (^) BIANCO 3 D + trasmissione dati from computer (^) VERDE 4 GND Messa a terra (^) NERO 5 USB3 RX ricezione dati 1 (differenziale) VIOLA 6 USB3 RX ricezione dati 2 (differenziale) (^) ARANCIO 7 GND Messa a terra (^) NERO 8 USB3 TX trasmissione dati 1 (differenziale) (^) GIALLO 9 USB3 TX trasmissione dati 1 (differenziale) (^) BLÙ Il livello di tensione per il VBUS è di circa +5V con una corrente massima di 500mA. Con i segnali D+ e D- si intendono le due linee di comunicazione dati differenziali
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
2010 2011

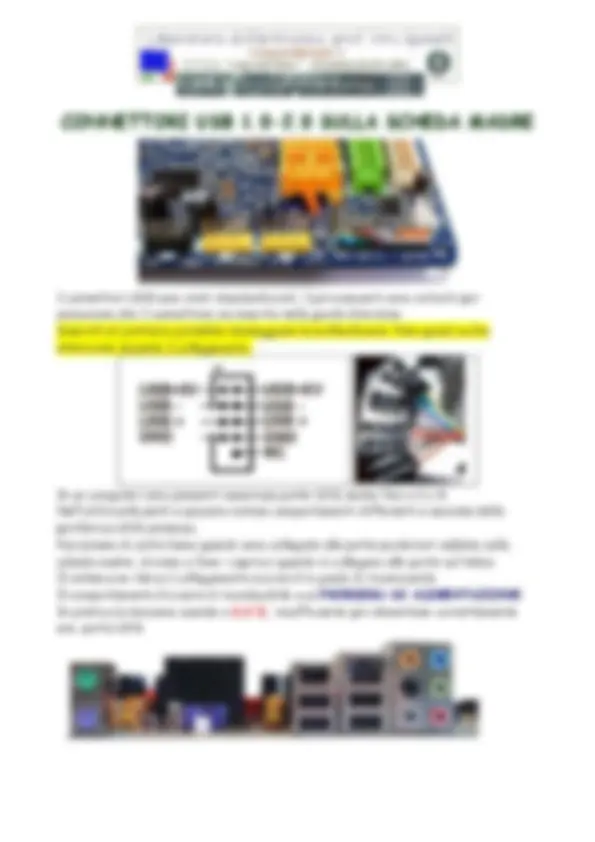

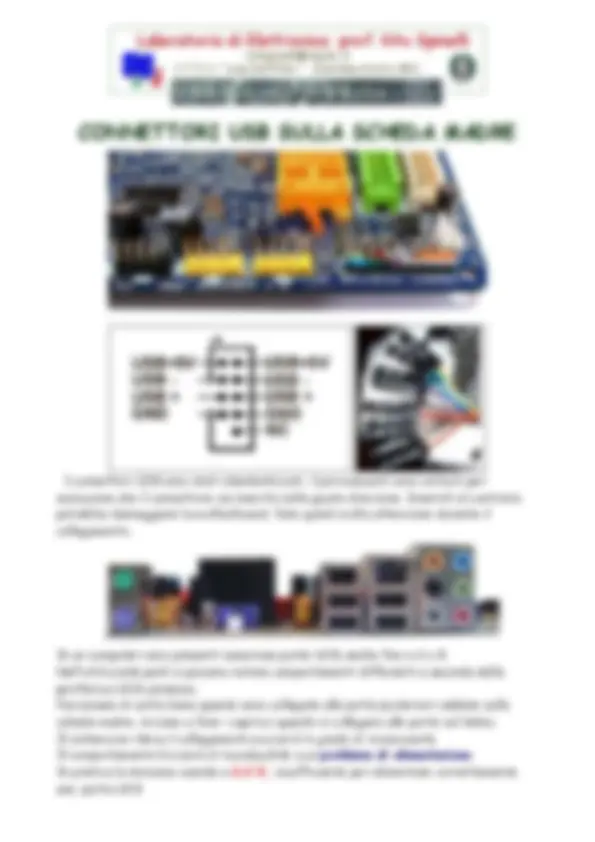

CONNETTORI USB 1.0-2.0 SULLA SCHEDA MADRE
I connettori USB sono stati standardizzati. I pin mancanti sono ostruiti per assicurare che il connettore sia inserito nella giusta direzione. Inserirli al contrario potrebbe danneggiare la motherboard, fate quindi molta attenzione durante il collegamento.
In un computer sono presenti numerose porte USB, anche fino a 6 o 8. Nell'utilizzarle però si possono notare comportamenti differenti a seconda della periferica USB connessa. Funzionano di solito bene quando sono collegate alle porte posteriori saldate sulla scheda madre, iniziano a fare i capricci quando si collegano alle porte sul telaio. Il sistema ne rileva il collegamento ma non è in grado di riconoscerla Il comportamento bizzarro è riconducibile a un PROBLEMA DI ALIMENTAZIONE. In pratica la tensione scende a 4,4 V, insufficiente per alimentare correttamente una porta USB.
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
2010 2011

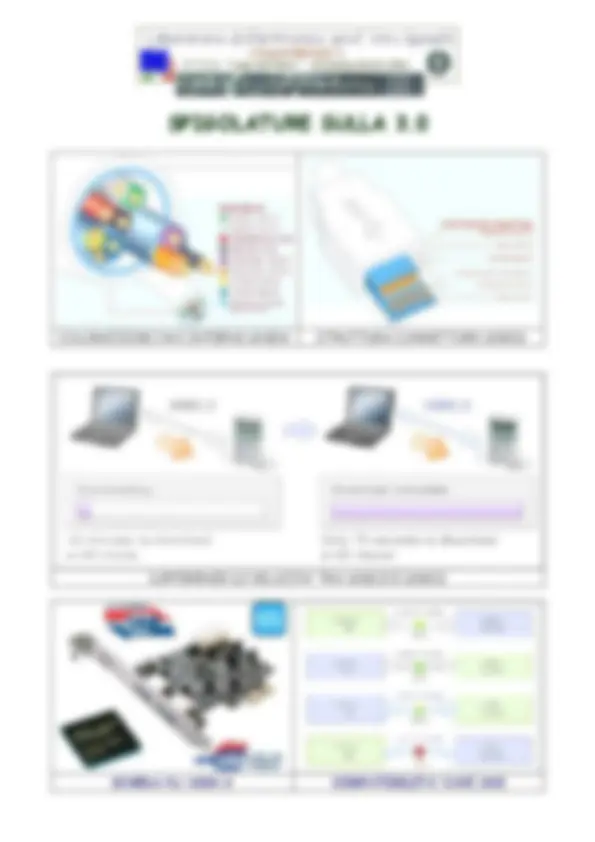

ANCORA SPIGOLATURE
USB version Data Transfer Rate) (Throughput
USB1.
(12Mbps) (1MB/s)
USB2.
(480Mbps) (30MB/s)
USB3.
(5Gbps) (over 300MB/s) Media (Data Size) Transfer Time Song / Pic (4 MB) 5.3 sec 0.1 sec 0.01 sec 256 Flash (256 MB) 5.7 min 8.5 sec 0.8 sec USB Flash (1 GB) 22 min 33 sec 3.3 sec SD-Movie (6 GB) 2.2 hr 3.3 min 20 sec USB Flash (16 GB) 5.9 hr 8.9 min 53.3 sec HD-Movie (25GB) 9.3 hr 13.9 min 70 sec
COLORAZIONE CAVI USB
I connettori USB 3.0 saranno di colore blu USB 3.0 SuperSpeed). I connettori USB 2.0, invece, sono neri, bianchi o grigi Il connettore USB DI TIPO B, utilizzato per stampanti e hard disk esterni, rimane invariato,viene ampliato leggermente in altezza per i pin aggiuntivi. Il connettore MICRO USB DI TIPO AB, per dispositivi di piccole dimensioni come fotocamere digitali e telefonini, RIMANE UGUALE: non c’è abbastanza posto per ulteriori connessioni. VIENE QUINDI PROVVISTO DI UN’APPENDICE in cui possono essere alloggiati i pin
FIREWIRE IEEE 1394 Fire on the Wire Apple Computer
IEEE 1394 CONNETTORI E CARATTERISTICHE DEI CAVI POLI SPECIFICHE UTILIZZO
4
2 coppie di fili twistati per la trasmissione di dati
utilizzate nelle periferiche A/V e in tutte le applicazioni non riconducibili al PC
6
2 coppie di fili twistato
- coppia destinata alla Vcc 8Vdc a 40Vdc 1.5 A
Connessione è tipico delle periferiche come memorie di massa (hard disk esterni, masterizzatori, ecc
6> 4
cavo misto 6 poli (per il PC) 4 poli (per la videocamera)
molto richiesto perché risolve il problema di connessione di periferiche A/V al PC
La FireWire supporta 63 periferiche organizzate in una rete non ciclica Permette una comunicazione "peer-to-peer" tra i dispositivi. Totalmente Plug & Play I vari dispositivi possono comunicare tra loro senza dover utilizzare il computer. Supporta il collegamento a caldo e la presenza di più Host tramite una gestione degli IP.
Quindi una connessione FireWire può essere utilizzata per creare una rete locale tra
due computer quattro volte più veloce di una normale rete Ethernet a 100 Mbit/s.
Il cavo FW supporta fino a 45 Watt in grado di alimentare la maggior parte dei dispositivi.
L'Apple e altre ditte richiedono il pagamento di brevetti per ogni implementazione della FireWire (normalmente 0,25 dollari per l'utente finale). Sebbene siano cifre ridotte, molti produttori realizzano prodotti a bassissimo margine di guadagno e quindi preferiscono utilizzare la tecnologia USB che, essendo esente dal pagamento di brevetti, consente loro di ottenere prodotti più economici.
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
Accelerated Graphics Port
MODALITA’ AGP SULLE SCHEDE MADRI E SULLE SCHEDE GRAFICHE Anno Revisioni Tensione Velocità Clock Transfer Volt nX (^) MHz MB/s 1993 Standard PCI 2.1 1X^ 66 266 1996 AGP COMP. 3.3 V 1X^ 66 266 1996 AGP 1.0 3.3 V 1X 2X^ 133 533 1998 AGP 2.0 1.5 V 1X 2X 4X^ 266 1066 1998 UNIVERSAL AGP 3.3-1.5V 1X 2X 4X^ 266 1066
2002 AGP 3.0 0.8 V 4X 8X^ 533 2133 2008 UNIVERSAL 1.5V AGP3.0 1.5-0.8V 1X 2X 4X 8X 2008 UNIVERSAL AGP3.0 3.3-1.5-0.8V 1X 2X 4X 8X
TENSIONE ALIMENTAZIONE E VELOCITA’ SCHEDA VOLTAGGIO SEPARATORI DESCRIZIONE 1,5 V 4x posto a destra dello slot verso il fronte del case 3,3 V 2x posto a sinistra dello slot verso il retro del case Universale 2x/4x No separatori compatibile con i precedenti
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
3GIO PCI Express INFO
COLORAZIONE CONNETTORI
scheda PCIe 16X ROSSO scheda PCIe 1 X BLU Alimentazione MB (new) BIANCO Alimentazione scheda a 6 pin (new) NERO
- Il PCI Express 3.0 è retrocompatibile con le precedenti versioni dello standard
- Il PCI Express 3.0 sarà reso disponibile su schede madri con Socket LGA- di prossima produzione e potrebbe avvenire già nel corso del 2011
- Massima potenza 75-150-300 Watt, 82 pin
- possibilità di collegare/ scollegare dei componenti a caldo, senza riavviare il pc
FORMA CANALE CONNETTORI DESTINAZIONE
1X 36 I/O BP elevata 4X 64 uso su server 8X 98 uso su server 16X 164 - 89 mm porta grafica
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
LA STORIA DELLA FAMIGLIA PCI
CONFRONTO
Un bus AGP 8x consente di trasferire i dati a circa 2 GB/sec, mentre un PCI Express x16 raggiunge una velocità di 4GB/sec sia in trasmissione che in ricezione. Infine, grazie alla possibilità di variare il numero di linee di connessione, è possibile costruire una larghezza di banda scalabile fino a 128 Gbps, pari a 16 GB per secondo.
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
2011 2012
CONNETTORI SATA
Anno Versione Lunghezza Velocità Trasferimento
2003 SATA 1.0a^ 45–90 cm^ 150MB/sec^ 16 o 32 bit
2004 SATA II^ (SATA/300)^ 45–90 cm^ 300MB/sec^ 64 bit
2007 SATA III 45–90 cm 600MB/sec 64 bit
2010 SATA IV^ 45–90 cm
Serial Advanced Technology Attachment
HD SERIAL ATA DA 3,5” CONNETTORE
ALIMENTAZIONE DATI
3,3 V, 5 V e 12 V 15 contattii, (^) 7 contatti
PRINCIPALI VANTAGGI NOTE TECNICHE
1. velocità 2. gestione dei cavi 3. funzione di hot swap 4. Master e slave abolito 5. Singolo cavo per HDisk 6. Inserimento a hot caldo
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
[email protected]
2011 2012
CONNETTORI esternoSATA
Anno eSATA Trasferimento Cavo metri
2004 1,5 150 MBps. hot-plug 2
Doppie 3G 300 MBps. hot-plug 2 Futuro STD
