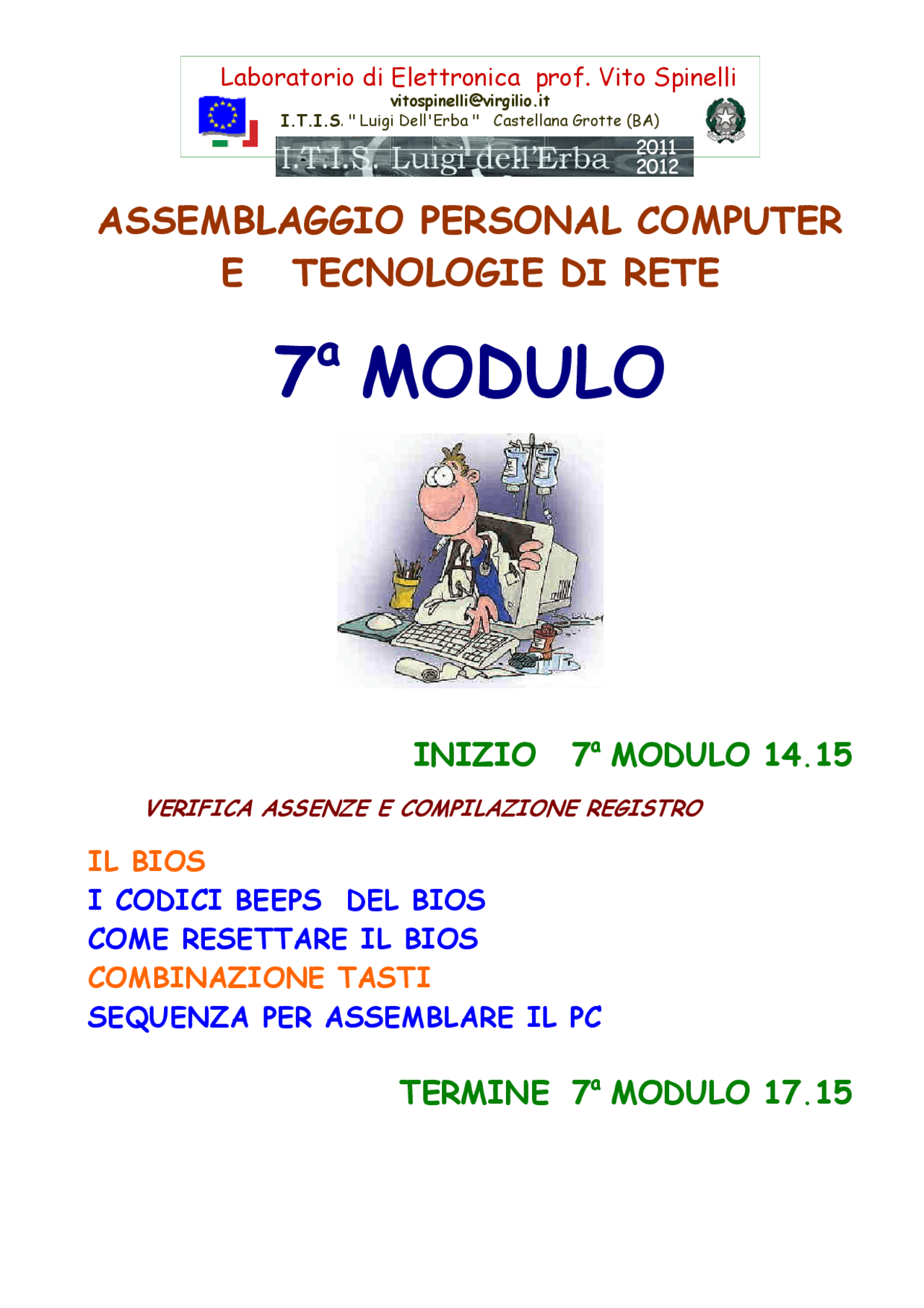

ASSEMBLAGGIO PERSONAL COMPUTER E TECNOLOGIE DI RETE
Tipologia: Dispense
1 / 9
Questa pagina non è visibile nell’anteprima
Non perderti parti importanti!
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
2011 2012
VERIFICA ASSENZE E COMPILAZIONE REGISTRO
IL BIOS
I CODICI BEEPS DEL BIOS
COME RESETTARE IL BIOS
COMBINAZIONE TASTI
SEQUENZA PER ASSEMBLARE IL PC
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
2011 2012
Il BIOS
(Basic Input/Output System)
Funzioni principali del BIOS
1
Gestire il processo di AVVIO DEL COMPUTER
2
ESEGUIRE UNA DIAGNOSTICA per verificare che non ci siano problemi o conflittihardware; questo processo viene detto POST (Power-On Self-Test);
3
MANTENERE MEMORIA DI ALCUNE IMPOSTAZIONI hardware, quali ad esempio la modalità di gestione della porta parallela, la modalità di assegnazione degliinterrupt, l'ordine deidevice da provare per l'avvio del sistema
4
Fornire un programma per PERMETTERE LA MODIFICA DELLE IMPOSTAZIONI (setup);
5
Fare in alcuni casi da INTERFACCIA TRA IL SISTEMA OPERATIVO E L'HARDWARE.
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
Premere il tasto Del o Canc al riavvio del computer. AST Premere contemporaneamente i tasti Ctrl-Alt-Esc. Se si dispone di un computer AST 486, è possibile utilizzare i tasti Ctrl-Alt-Canc. CompUSA Premere il tasto F2 al riavvio del computer quando viene eseguito il conteggio della memoria del sistema.
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
2010 2011
I CODICI BEEPS DEL BIOS AWARD
BEEPS ERRORE DESCIZIONE
1 LUNGO 2 CORTI VIDEO
Il VIDEO ADATTATORE può essere ROTTO o non SETTATO CORRETTAMENTE controllare anche che il MONITOR sia collegato
RIPETUTI ALL'INFINITO MEMORIE RAM Problemal'inserimento o sostituire^ RAM^ controllare
1 LUNGO 3 CORTI SCHEDA VIDEO KO
Sostituire o controllare l'inserimento della SCHEDA VIDEO
BEEPS ALTA FREQUENZA CPU TROPPO CALDA MENTRE IL SISTEMA E' AVVIATO CPU KO
Spengnere rimettere la pasta e controllare lo stato della VENTOLA
BEEPS RIPETUTO TONO ALTO TONO BASSO CPU KO^ Spero che non lo SENTIATE MAI
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
2010 2011
LEGENDA 1-1-2 sta per 1 beep pausa 1 beep pausa 2 beep
1-1-2 CPU TEST FAILURE Sostituire la CPU è ROTTA 1-1-2 LOW SYSTEM BOARD FAILURE sostituire la MOTHERBOARD 1-1-3 il TIME CLOCK del CMOS fallisce sostituire il CMOS 1-1-3 LOW EXTENDED CMOS RAM FAILURE IDEM COME SOPRA 1-1-4 BIOR ROM CHECKSUM ERROR 1-2-1 PIT FAILURE BIOS CORROTTO 1-2-2 il controller DMA è DANNEGGIATO sostituire se POSSIBILE L'IC 1-2-3 DMA READ/WRITE FAILURE IDEM 1-3-1 il controllo del REFRESH delle RAM FALLISCE 1-3-2 Il test sui primi 64KB di RAM Fallisce allo START 1-3-4 il controllo LOGICO dei primi 64KB di RAM FALLISCE 1-4-1 il RAS (indirizzo di linea) dei primi 64KB di RAM è FALLITO 1-4-2 il 1° slot di RAM può errare ROTTO O MESSO MALE 1-4-3 EISA FAIL-SAFE TIMER TEST sostituire la MATHERBOARD 1-4-4 EISA NMI PORT 462 TEST IDEM 2-1-1 BIT 0 64KB RAM FAILURE sostituire la RAM 2-1-2 BIT 1 64KB RAM FAILURE IDEM 2-1-3 BIT 2 64KB RAM FAILURE IDEM E COSI ANCHE PER : 2-1-4 2-2-1 2-2-2 2-2-3 2-2-4 2-3- 2-3-2 2-3-3 2-3-4 2-4-1 2-4-2 2-4-3 2-4- 3-1-1 il controller DMA non và sostituire i DRIVE SLAVE 3-1-2 IDEM sostituire i DRIVE MASTER 3-1-3 fallimento nel controllo degli INTERRUPT da parte dell' IC 3-1-4 IDEM SLAVE IDEM 3-2-2 Il BIOS non riesce a caricare gli INTERRUPT nelle RAM rotta la MB 3-2-4 problemi al controller della tasiera (gate 20) controllerei settaggi 3-3-1 Sostituire la batteria del CMOS o la RAM CMOS Se possibile 3-3-2 errore CONFIG del CMOS fare CLEAR CMOS e sostituire la BATT 3-3-4 Problema alla RAM della SCHEDA VIDEO controllare se MESSA BENE 3-4-1 VIDEO INITIALIZZATION FAILURE IDEM SOSTITUIRE 4-4-2 Il CMOS è CORROTTO SOSTITUIRE 4-2-3 CONTROLLER della tastiera DIFETTOSO 4-2-4 PROBLEMA alla CPU SOSTITUIRLA 4-3-1 IL circuito di indirizzi delle RAM è rotto SOSTITUIRE LA MOBO 4-3-4 TIME OF DAY CLOCK FAILURE Sostituire il CMOS 4-4-1 SERIAL PORT FAILURE ERRORE nella porta SERIALE o nel CIRCUITO 4-4-2 PARALLEL PORT FAILURE IDEM PER LA PARALLELA 4-4-3 Errore nel COPROCESSORE MATEMATICO CPU ROTTA
I.T.I.S. " Luigi Dell'Erba " Castellana Grotte (BA)
2010 2011
Non riesci più a ricordare la password del tuo BIOS? Hai modificato i parametri e non ricordi più com’erano impostati? Ci sono DUE MODI per risolvere il problema. Per molte schede madre esiste un JUMPER dedicato a resettare il BIOS del tuo pc, oppure un modo semplice, rapido, e soprattutto UNIVERSALE. 1 Intervento Hw su CMOS. Cercate il ponticello "Clear CMOS" e abilitatelo per qualche secondo (a Computer SPENTO e scollegato dalla rete). spostare il ponticello sulla posizione originaria e accendete il PC. ATTENZIONE! Procedere con molta cautela.
2 Se non c'è il ponticello La funzione del ponticello in pratica, è quella di cortocircuitare i poli "+" e "-" della batteria tampone seguendo le indicazioni sotto riportate.
1- SPEGNI IL PC
2- INDIVIDUA LA BATTERIA tampone.
3- SMONTA IL CASE sfilando il pannello metallico.
4- Con un cacciavite a taglio RIMUOVI LA BATTERIA.
5- CREA UN PONTICELLO DI CONTATTO fra i due terminali metallici dello slot dove risiedeva la batteria tampone.
SPEGNILO tenendo premuto a lungo il pulsante d’alimentazione ( SVOLGENDO IL TUTTO SEMPRE MANTENENDO IL PONTICELLO IN CONTATTO). 7- TERMINA IL CONTATTO a “ponte” togliendo il cacciavite..
8- RIMETTI LA BATTERIA tampone al suo posto.
9- RICHIUDI IL CASE dell’unita centrale e riaccendi il PC
10- Salvo imprevisti il tuo BIOS SARÀ RESETTATO e pronto per ricevere il settaggio che preferisci!
