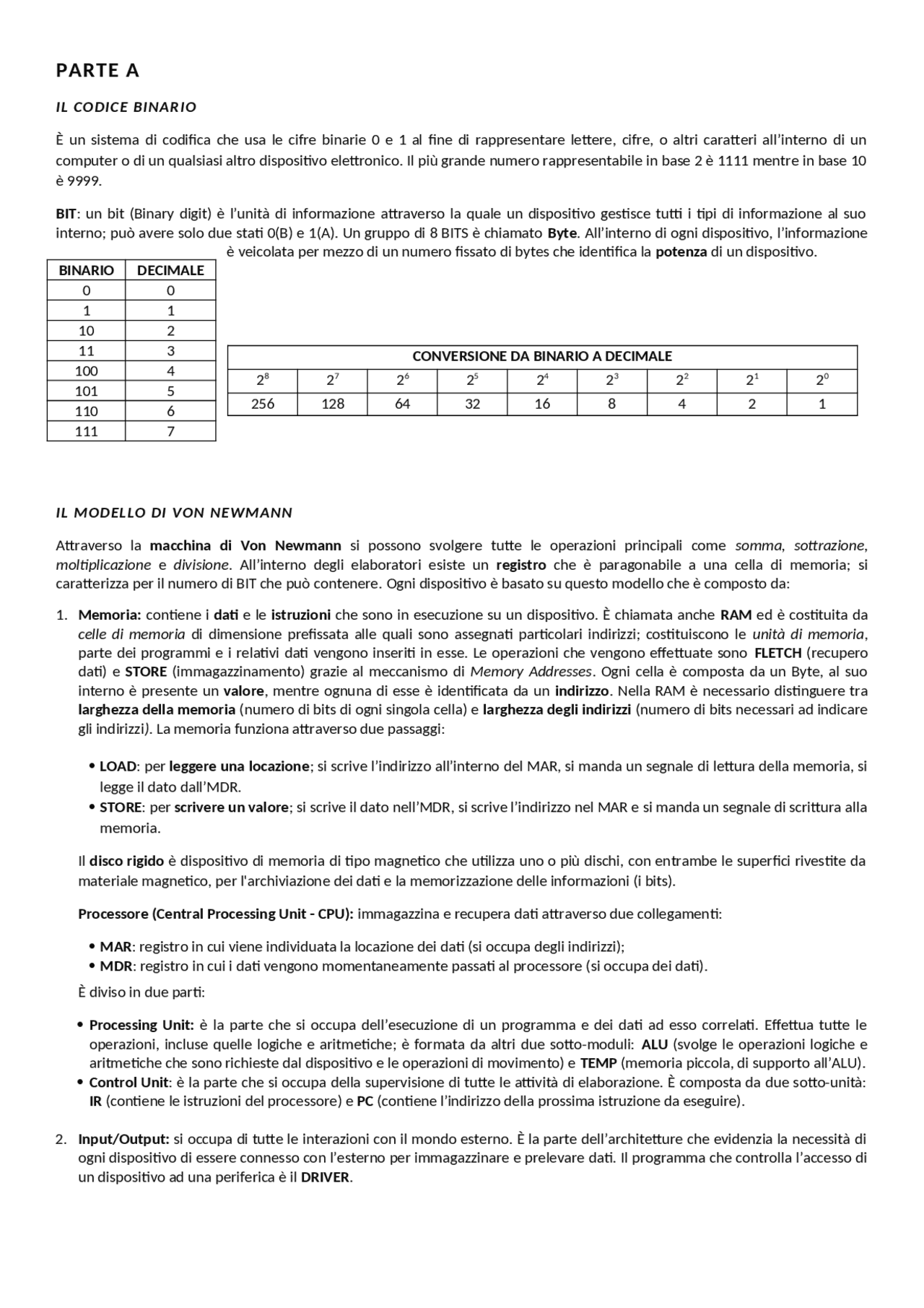

PARTE A
IL CO DIC E B INA RIO
È un sistema di codifica che usa le cifre binarie 0 e 1 al fine di rappresentare lettere, cifre, o altri caratteri all’interno di un
computer o di un qualsiasi altro dispositivo elettronico. Il più grande numero rappresentabile in base 2 è 1111 mentre in base 10
è 9999.
BIT: un bit (Binary digit) è l’unità di informazione attraverso la quale un dispositivo gestisce tutti i tipi di informazione al suo
interno; può avere solo due stati 0(B) e 1(A). Un gruppo di 8 BITS è chiamato Byte. All’interno di ogni dispositivo, l’informazione
è veicolata per mezzo di un numero fissato di bytes che identifica la potenza di un dispositivo.
IL MO DEL LO DI VON NE WMANN
Attraverso la macchina di Von Newmann si possono svolgere tutte le operazioni principali come somma, sottrazione,
moltiplicazione e divisione. All’interno degli elaboratori esiste un registro che è paragonabile a una cella di memoria; si
caratterizza per il numero di BIT che può contenere. Ogni dispositivo è basato su questo modello che è composto da:
1. Memoria: contiene i dati e le istruzioni che sono in esecuzione su un dispositivo. È chiamata anche RAM ed è costituita da
celle di memoria di dimensione prefissata alle quali sono assegnati particolari indirizzi; costituiscono le unità di memoria,
parte dei programmi e i relativi dati vengono inseriti in esse. Le operazioni che vengono effettuate sono FLETCH (recupero
dati) e STORE (immagazzinamento) grazie al meccanismo di Memory Addresses. Ogni cella è composta da un Byte, al suo
interno è presente un valore, mentre ognuna di esse è identificata da un indirizzo. Nella RAM è necessario distinguere tra
larghezza della memoria (numero di bits di ogni singola cella) e larghezza degli indirizzi (numero di bits necessari ad indicare
gli indirizzi). La memoria funziona attraverso due passaggi:
LOAD: per leggere una locazione; si scrive l’indirizzo all’interno del MAR, si manda un segnale di lettura della memoria, si
legge il dato dall’MDR.
STORE: per scrivere un valore; si scrive il dato nell’MDR, si scrive l’indirizzo nel MAR e si manda un segnale di scrittura alla
memoria.
Il disco rigido è dispositivo di memoria di tipo magnetico che utilizza uno o più dischi, con entrambe le superfici rivestite da
materiale magnetico, per l'archiviazione dei dati e la memorizzazione delle informazioni (i bits).
Processore (Central Processing Unit - CPU): immagazzina e recupera dati attraverso due collegamenti:
MAR: registro in cui viene individuata la locazione dei dati (si occupa degli indirizzi);
MDR: registro in cui i dati vengono momentaneamente passati al processore (si occupa dei dati).
È diviso in due parti:
Processing Unit: è la parte che si occupa dell’esecuzione di un programma e dei dati ad esso correlati. Effettua tutte le
operazioni, incluse quelle logiche e aritmetiche; è formata da altri due sotto-moduli: ALU (svolge le operazioni logiche e
aritmetiche che sono richieste dal dispositivo e le operazioni di movimento) e TEMP (memoria piccola, di supporto all’ALU).
Control Unit: è la parte che si occupa della supervisione di tutte le attività di elaborazione. È composta da due sotto-unità:
IR (contiene le istruzioni del processore) e PC (contiene l’indirizzo della prossima istruzione da eseguire).
2. Input/Output: si occupa di tutte le interazioni con il mondo esterno. È la parte dell’architetture che evidenzia la necessità di
ogni dispositivo di essere connesso con l’esterno per immagazzinare e prelevare dati. Il programma che controlla l’accesso di
un dispositivo ad una periferica è il DRIVER.
BINARIO DECIMALE
0 0
1 1
10 2
11 3
100 4
101 5
110 6
111 7
CONVERSIONE DA BINARIO A DECIMALE
282726252423222120
256 128 64 32 16 8 4 2 1
