relazione circuito stella-triangolo
Tipologia: Guide, Progetti e Ricerche
1 / 6
Questa pagina non è visibile nell’anteprima
Non perderti parti importanti!

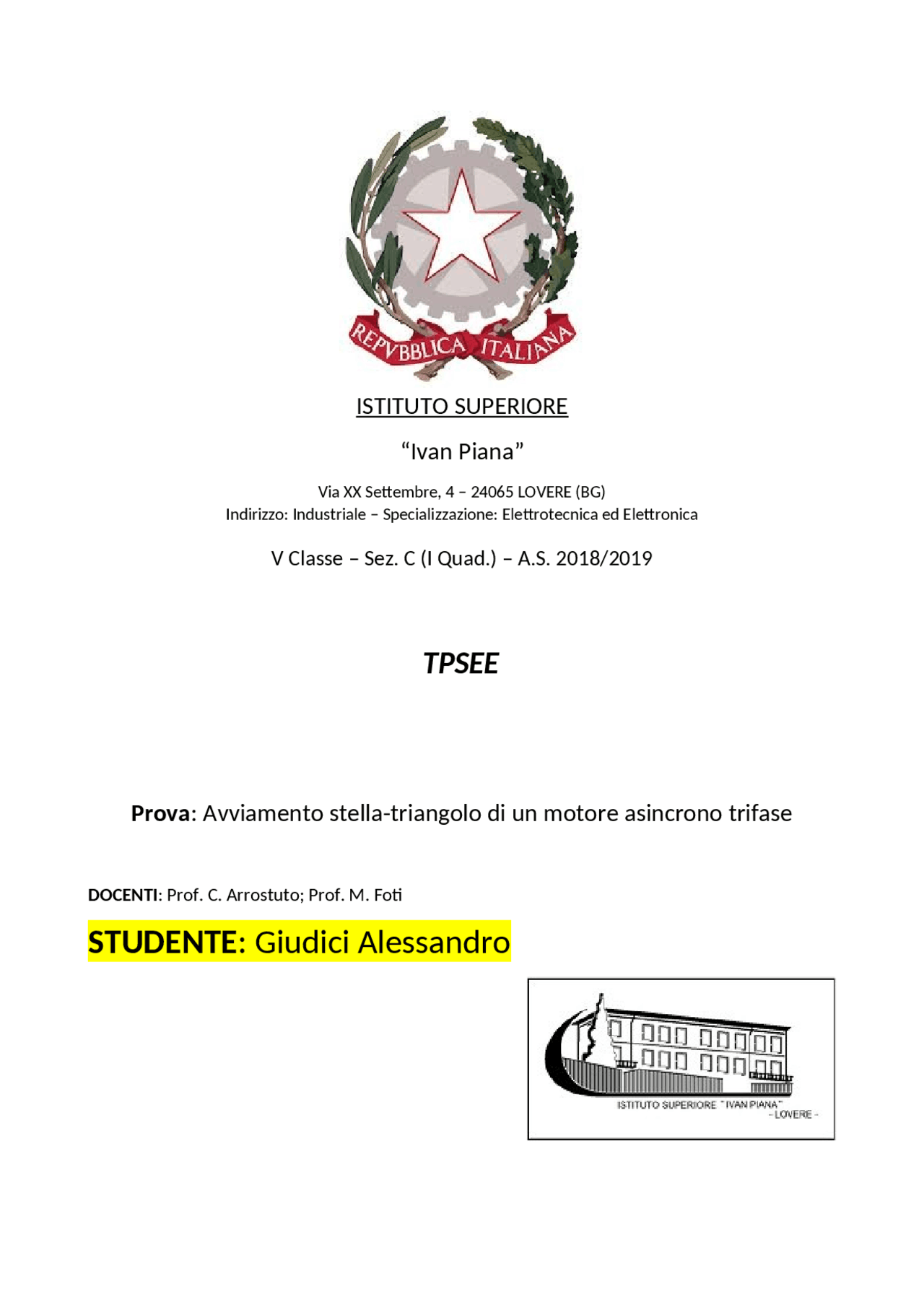

Via XX Settembre, 4 – 24065 LOVERE (BG) Indirizzo: Industriale – Specializzazione: Elettrotecnica ed Elettronica V Classe – Sez. C (I Quad.) – A.S. 2018/
DOCENTI : Prof. C. Arrostuto; Prof. M. Foti
L’obiettivo della prova è la realizzazione di un circuito di avviamento stella-triangolo di un motore asincrono trifase. STRUMENTAZIONE USATA: -temporizzatore T -relè termico
Questo motore viene collegato alla linea trifase, che può essere da 230 V o più comunemente da 400 V. Dato che gli avvolgimenti che compongono il motore devono essere alimentati a 230 V, questo collegamento può essere di due tipi: Stella : questo collegamento permette di portare la tensione dai 400 V della linea ai 230 V sugli avvolgimenti. Nel caso di linea da 230 V, può essere utilizzato anche per ridurre ulteriormente la tensione d'esercizio e ridurre la potenza assorbita: in questo caso si ha una tensione ai capi degli avvolgimenti pari a 155 V. Triangolo : questo collegamento conferisce agli avvolgimenti la stessa tensione della linea. Per il verso di rotazione, se viene rispettato il collegamento delle fasi L1, L2, L3 (Ex. R, S, T) su UVW, questo deve essere orario visto dalla parte dell'asse. In qualsiasi tipo di collegamento, per poter scambiare il senso di rotazione è sufficiente scambiare due fasi (come la fase " R " con la fase " T " oppure la fase " S " con la fase " T " oppure la fase " R " con la fase " S "). In motori di grossa potenza, per evitare l'eccessiva corrente allo spunto, viene adottato l'avviamento "stella-triangolo"; consiste nel far partire il motore a stella per qualche secondo, per poi farlo funzionare normalmente a triangolo. Esistono temporizzatori appositi per questa delicata manovra, in genere dura mezzo secondo, quanto basta per fare scambiare i contatti dei teleruttori di comando. Partendo a stella, abbiamo una corrente di spunto ridotta di 1/3, quando il motore viene poi fermato, non esegue questo scambio. MOTORE ASINRONO TRIFASE: Il motore asincrono è un motore elettrico in corrente alternata in cui la velocità angolare del rotore è inferiore alla velocità di rotazione del campo magnetico generato dagli avvolgimenti dello statore, da cui l'asincronismo (al contrario del motore sincrono, in cui la velocità del rotore è diretta funzione della frequenza di generazione del campo statorico). Il motore asincrono è detto anche motore a induzione in virtù del suo principio di funzionamento descritto di seguito. Quando, a causa di una forza esterna, il rotore ha una velocità superiore al campo rotante dello statore il motore asincrono può essere utilizzato come alternatore con o senza l'utilizzo di condensatori a seconda che venga collegato alla rete o no. È utilizzato per piccole potenze, in occorrenze nelle quali si preferisce la facilità d'impiego rispetto al motore sincrono (che richiede l'uso di inverter) anche a discapito del rendimento. Tuttavia il rendimento è in funzione della potenza massima e diminuisce
