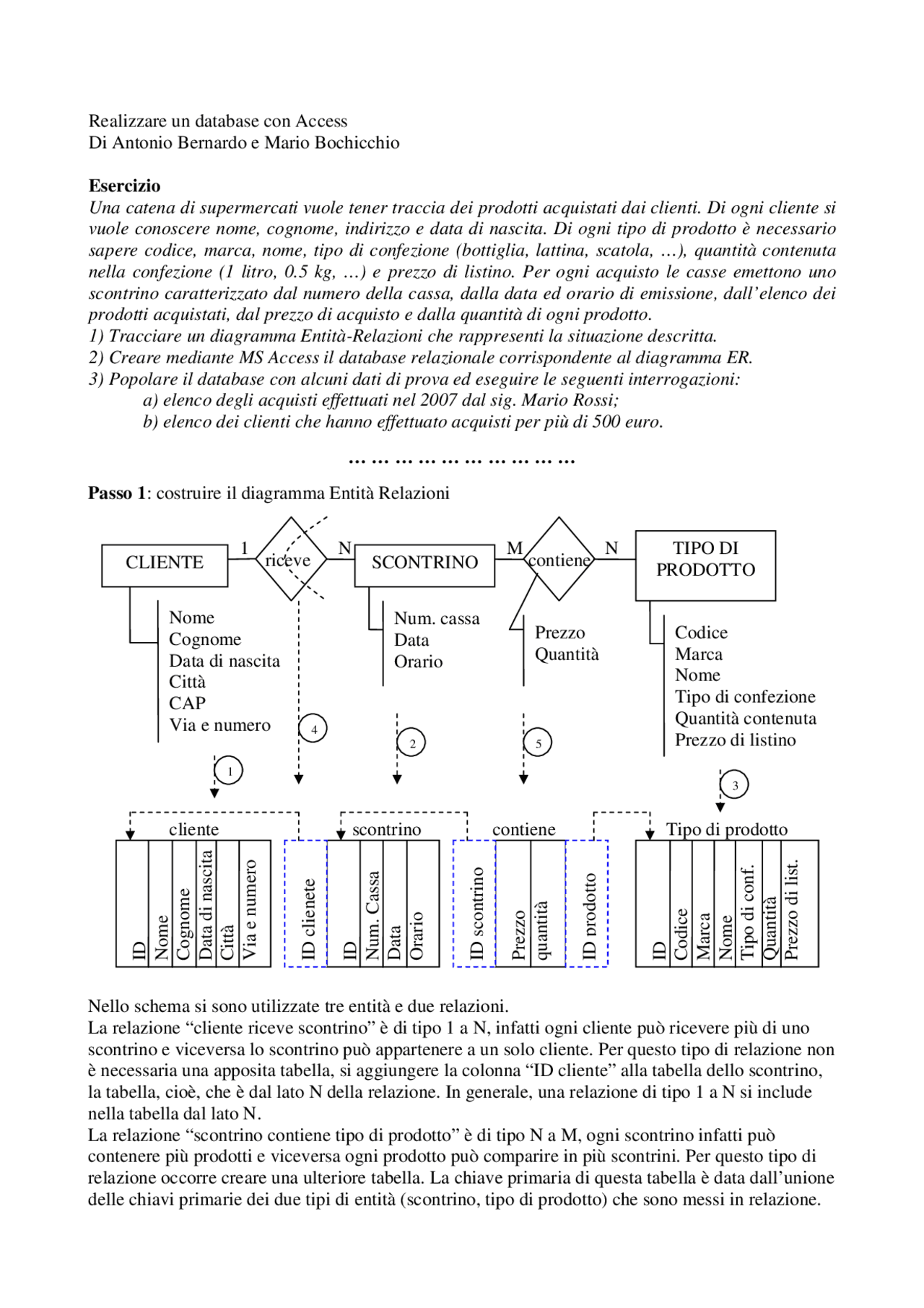

Realizzare un database con Access Di Antonio Bernardo e Mario Bochicchio
Esercizio _Una catena di supermercati vuole tener traccia dei prodotti acquistati dai clienti. Di ogni cliente si vuole conoscere nome, cognome, indirizzo e data di nascita. Di ogni tipo di prodotto è necessario sapere codice, marca, nome, tipo di confezione (bottiglia, lattina, scatola, …), quantità contenuta nella confezione (1 litro, 0.5 kg, …) e prezzo di listino. Per ogni acquisto le casse emettono uno scontrino caratterizzato dal numero della cassa, dalla data ed orario di emissione, dall’elenco dei prodotti acquistati, dal prezzo di acquisto e dalla quantità di ogni prodotto.
- Tracciare un diagramma Entità-Relazioni che rappresenti la situazione descritta.
- Creare mediante MS Access il database relazionale corrispondente al diagramma ER.
- Popolare il database con alcuni dati di prova ed eseguire le seguenti interrogazioni: a) elenco degli acquisti effettuati nel 2007 dal sig. Mario Rossi; b) elenco dei clienti che hanno effettuato acquisti per più di 500 euro._
… … … … … … … … … …
Passo 1 : costruire il diagramma Entità Relazioni
Nello schema si sono utilizzate tre entità e due relazioni. La relazione “cliente riceve scontrino” è di tipo 1 a N, infatti ogni cliente può ricevere più di uno scontrino e viceversa lo scontrino può appartenere a un solo cliente. Per questo tipo di relazione non è necessaria una apposita tabella, si aggiungere la colonna “ID cliente” alla tabella dello scontrino, la tabella, cioè, che è dal lato N della relazione. In generale, una relazione di tipo 1 a N si include nella tabella dal lato N. La relazione “scontrino contiene tipo di prodotto” è di tipo N a M, ogni scontrino infatti può contenere più prodotti e viceversa ogni prodotto può comparire in più scontrini. Per questo tipo di relazione occorre creare una ulteriore tabella. La chiave primaria di questa tabella è data dall’unione delle chiavi primarie dei due tipi di entità (scontrino, tipo di prodotto) che sono messi in relazione.
CLIENTE SCONTRINO
TIPO DI
PRODOTTO
Nome Cognome Data di nascita Città CAP Via e numero
riceve
1 N
Num. cassa Data Orario
contiene
Codice Marca Nome Tipo di confezione Quantità contenuta Prezzo di listino
M N
Prezzo Quantità
IDNomeCognomeData di nascitaCittàVia e numero
cliente
IDNum. CassaDataOrario
scontrino
ID clienete Prezzoquantità
contiene
ID scontrino ID prodottoIDCodiceMarcaNomeTipo di conf.QuantitàPrezzo di list.
Tipo di prodotto
1
2
3
4 5
Passo 2 : avviare Access e creare una tabella per ogni tipo di entità
Costruire la tabella per l’entità cliente.
Scegliere l’opzione Crea una tabella in visualizzazione Struttura.
Il primo campo sarà un contatore numerico che individuerà in maniera univoca i clienti.
nome: id tipo dati: Contatore
Creare la tabella Scontrino.
I campi sono Id, contatore, chiave primaria n. cassa, Testo data, Data/ora ora, Data/ora
In questa tabella va aggiunto il campo “id cliente” che tiene traccia della relazione “riceve” id cliente, Numerico
Salvare la tabella con il nome “scontrino”
Creare la tabella “tipo di prodotto.
I campi sono: id, contatore, chiave primaria codice, testo marca, testo nome, testo tipo di confezione, testo quantità contenuta, testo prezzo di listino, valuta
Salvare la tabella con il nome “prodotto”
Passo 3. Creare la tabella per la relazione N a M
Costruire la tabella per la relazione “ scontrino contiene prodotto”
I campi sono: Id scontrino, Numerico Prezzo, Valuta Quantità, Numerico Id prodotto, Numerico
Selezionare contemporaneamente (usare il tasto Ctrl) le righe “id scontrino” e “id prodotto” e fare clic su Chiave primaria. In questo modo la chiave primaria sarà costituita dalla coppia dei due id. Salvare la tabella con il nome “contiene”
Passo 6 : popolare le tabelle
Tabella cliente tabella prodotto
Prima di ‘popolare’ la tabella Scontrino, aprirla in modalità struttura e modificarla come in figura: selezionare: id cliente selezionare la scheda: Ricerca Impostare le voci come da figura. Scegliendo Casella combinata, al momento dell’inserimento delle voci si aprirà una casella a scelta; In Origine riga occorre indicare la tabella da cui prendere i dati, in questo caso la tabella “cliente” La Colonna associata è la 1, perché nella prima colonna della tabella “cliente” abbiamo posizionato l’id. Il numero di colonne è posto uguale a 3, significa che prendiamo i dati delle prime 3 colonne della tabella “cliente”. Impostando Larghezza colonne a 0 cm; 2 cm; 2cm avremo come risultato che la prima colonna non sarà visualizzata, si vedranno quindi solo la colonna 2 e la 3.
In modo analogo, sulla tabella della relazione “contiene” impostiamo id scontrino come Casella combinata Origine riga dalla tabella “scontrino” Colonna associata la 1 Numero colonne la 1.
Sempre nella tabella “contiene” impostiamo la scheda Ricerca dell’id prodotto come Casella combinata, Origine riga dalla tabella “prodotto”; colonna associata è la 1 che contiene l’id; prendiamo le prime 4 colonne e visualizziamo la seconda e la quarta impostando Larghezza colonne a 0 cm; 2 cm; 0 cm; 2 cm.
Possiamo ora inserire i dati nella tabella scontrino, utilizzando la casella combinata
‘Popolare’ infine la tabella della relazione “scontrino contiene prodotto” utilizzando le caselle combinate.
La seconda è una query di aggregazione, nel senso che deve cercare i clienti che complessivamente hanno effettuato acquisti superiori a 500 euro. Dopo aver proceduto come per la query precedente, fare clic sul bottone Totali apparirà la riga Formula nella colonna del prezzo scegliamo la funzione Somma nella riga dei criteri >
La query è stata salvata con il nome “b” Facendo doppio clic sull’icona della query si ottiene il risultato dell’interrogazione, in questo esempio l’unico cliente che ha superato la somma richiesta è stato Giuseppe Verdi
