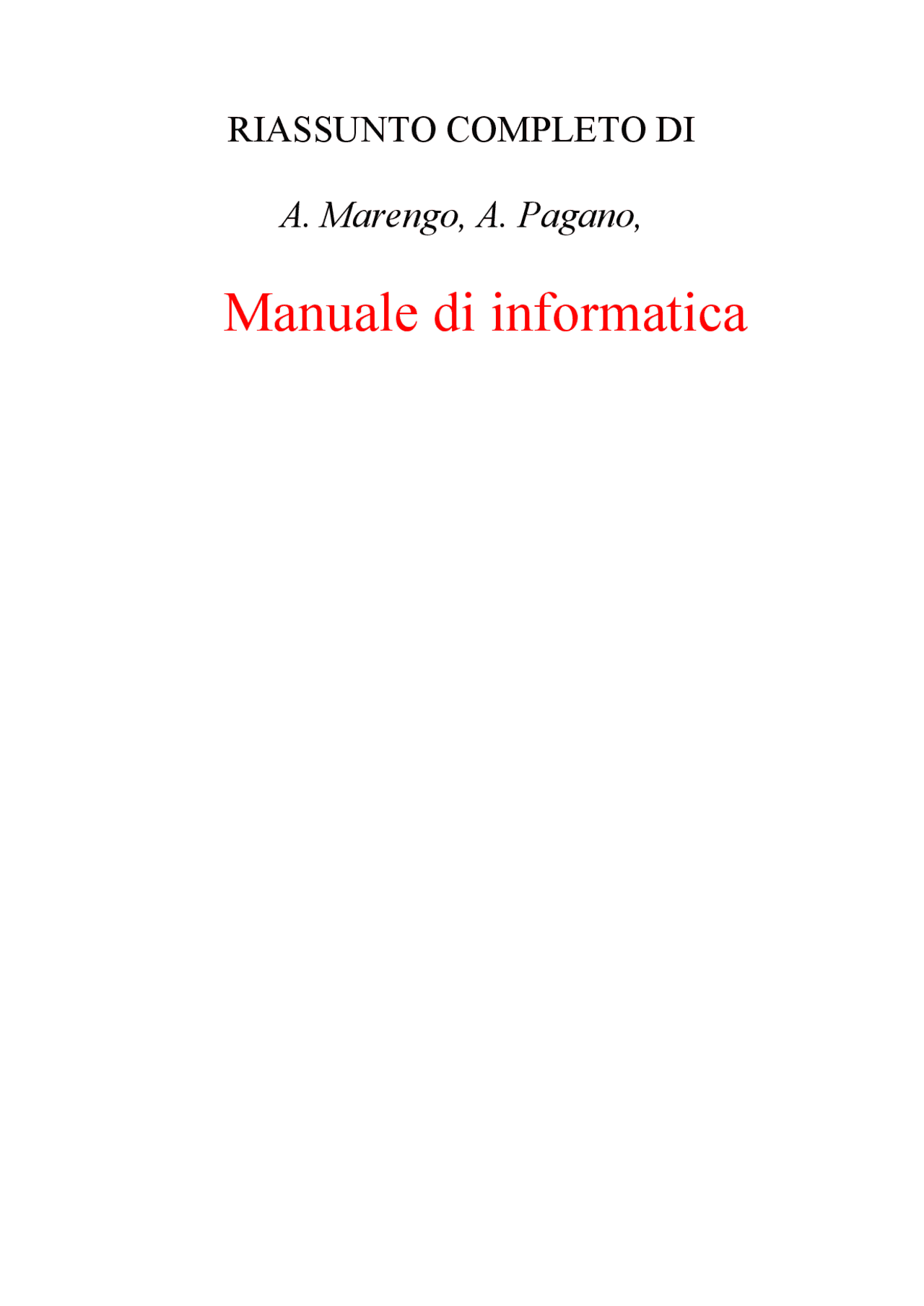

RIASSUNTO COMPLETO DI
A. Marengo, A. Pagano,
Manuale di informatica
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23

Anteprima parziale del testo

Scarica Manuale di informatica e più Sintesi del corso in PDF di Sistemi Informatici solo su Docsity!

RIASSUNTO COMPLETO DI

A. Marengo, A. Pagano,

Manuale di informatica

Fondamenti dell’Informatica

Riassunti e Schemi

Lezione 01

(Part 1, §1.1 Bits and Their Storage) Circuiti e operazioni logiche.

Boolean Operations

Ad oggi tutte le informazioni dei computer sono codificate in pattern di 0 e 1, chiamati bits. ● Bit 0: false ● Bit 1: true Le operazioni che manipolano le variabili Vero e Falso sono chiamate Boolean Operations. Le operazioni principali sono: ● AND ● OR ● XOR ● NOT

Tavola delle operazioni booleane

Un Flip-flop è un’unità fondamentale della memoria di un computer, può memorizzare un bit di informazione, ovvero uno stato "1" (alto) o "0" (basso). E’ un circuito che produce un risultato di 0 e 1, che rimane costante finché un impulso da un altro circuito non causa di nuovo il cambiamento.

Esempio del funzionamento di un flip-flop

Hexadecimal Notation

Una lunga catena di bits è chiamata stream , che però sono difficili da comprendere per l’uomo. Per semplificare questa rappresentazione si utilizza la notazione esadecimale , che sfrutta il fatto che i bit patterns di un calcolatore hanno spesso lunghezze di multipli di 4. In pratica ogni cifra in esadecimale rappresenta quattro cifre in binario. riducendo a ¼ la lunghezza degli stream. Per indicare che non è un numero in base decimale, si utilizza il prefisso “ 0x

Esempio

- 1101 = D
- 1011 = B

110101101011 = 0xD6B

Main Memory

La Main Memory (memoria principale) di un computer è organizzata in celle , con ogni cella grande 8 bit (1 byte). I bit all’interno di ogni cella sono organizzati in righe:

  • High-order end : La parte finale sinistra della riga
  • Low-order end : La parte finale destra della riga
  • Most significant bit : Il primo bit
  • Least significant bit : L’ultimo bit Ogni cella ha un nome unico, chiamato address , che permette di identificare le celle e allo stesso tempo assegnargli un ordine, in quanto le celle sono disposte in riga, partendo da 0. Grazie a ciò si possono immagazzinare dati più grossi di 8 bit: basterà utilizzare 2 o più celle adiacenti per immagazzinare il dato. Visto che le celle hanno un indirizzo, vi si può accedere individualmente, e per questo la main memory di un computer è spesso chiamata Random Access Memory (RAM).

Sistemi Ottici I CD, DVD e Blu-ray sono esempi di memorie ottiche. I dati sono memorizzati su una superficie riflettente e letti tramite un laser. I CD usano un’unica traccia a spirale, mentre i DVD e Blu-ray hanno capacità maggiori grazie a più strati e a laser più precisi. Questi supporti sono ottimi per archiviare grandi volumi di dati e per la riproduzione di file audio e video, ma sono meno efficienti nell’accesso casuale rispetto agli HDD. Memoria Flash Le memorie flash, come chiavette USB e SSD, non richiedono parti meccaniche. I dati sono immagazzinati in celle elettroniche tramite elettroni intrappolati, il che le rende resistenti agli urti fisici e ideali per dispositivi portatili. Le unità SSD sono più rapide e silenziose degli HDD e sono preferite per laptop e smartphone, anche se tendono a costare di più. Tuttavia, la memoria flash ha una durata limitata poiché le celle di memoria si degradano con le riscritture ripetute. Tecniche di "wear leveling" aiutano a prolungare la vita delle SSD distribuendo l’usura delle celle. Schede di Memoria SD Le schede SD, SDHC e SDXC, che possono contenere fino a diversi terabyte, sono piccole e facilmente inseribili in vari dispositivi come fotocamere, navigatori e lettori musicali. La loro compattezza e capacità le rendono pratiche per dispositivi elettronici portatili.

Lezione 03

(Part 1, § 1.4 Representing Information ... and 1.5 The Binary System) Conversioni tra

binario e decimale, addizione di interi senza segno.

Representing Information as Bit Patterns

Representing Text Per avere una soluzione universale e affrontare i problemi di compatibilità, è stato adottato l’ ASCII (American Standard Code for Information Interchange) come standard per la rappresentazione del testo. L’ASCII usa pattern lunghi 7 bit per rappresentare i caratteri a-z,A-Z,0- 9 e altri caratteri. Per convenienza all’inizio di un carattere ASCII viene aggiunto uno 0 (prima del most significant bit), così da renderlo della grandezza esatta di una cella byte-sized, ma permette anche l’aggiunta di 128 caratteri usati per rappresentare simboli non dell’alfabeto inglese (mettendo un 1 invece di uno 0 all’inizio del carattere). Representing Numeric Values La rappresentazione ASCII è inefficiente quando si parla di numeri, in quanto il numero più grosso che potremmo rappresentare utilizzando 16 bit è 99. Utilizzando la binary notation , si può scrivere (e leggere) qualsiasi intero nel range 0 - 65535, utilizzando gli stessi 16 bit (1111111111111111 = 65535). Per più dettagli sul sistema binario vedi dopo. Representing Images La rappresentazione delle immagini può avvenire in due modi principali:

  • Bitmap : Un modo per rappresentare un’immagine è pensarla come un insieme di puntini, ognuno di essi chiamato pixel (picture element). L’aspetto di ogni pixel viene quindi codificato e l’intera immagine è rappresentata da un insieme di questi pixel codificati, prendendo il nome di bit-map. Ogni pixel è codificato come una serie di bit; semplice per il bianco e nero o scala di grigi, mentre per il colore si usano tre componenti (RGB). Ingrandendo un’immagine bitmap, la qualità si deteriora con un effetto pixelato.
  • Geometrica : L’immagine è descritta tramite forme geometriche (linee, curve), permettendo uno scalamento senza perdita di qualità. Questa rappresentazione è usata in font scalabili (come TrueType) e CAD, e facilita la modifica e la ridimensionabilità delle immagini.

Da Decimale a Binario Per trovare la rappresentazione binaria di un numero decimale esiste un algoritmo molto comodo. Algoritmo:

  1. Dividi il numero decimale per 2.
  2. Dividi il quoziente ottenuto per 2 e continua finchè non avrai quoziente 0.
  3. La rappresentazione binaria del numero decimale sarà quella ottenuta leggendo i resti dall’ultimo al primo. Per esempio, il numero 13: Binary Addition Ci sono solo quattro possibili combinazioni per sommare due cifre binarie, dato che ogni cifra può essere solo 0 o 1:
  4. 0 + 0 = 0
  5. 0 + 1 = 1
  6. 1 + 0 = 1
  7. 1 + 1 = 10 (che equivale a 2 in decimale; qui scriviamo 0 e "riportiamo" 1) La situazione speciale è 1 + 1 = 10, perché in binario non possiamo scrivere "2". Quando sommiamo 1 e 1, il risultato è 0 con un riporto di 1.

Esempio

ESERCIZI - SISTEMA BINARIO

Lezione 04

(Part 1, § 1.6 Storing Integers) Interi col segno in complemento in base 2. Excess

notation, cambio di segno e addizione in complemento in base 2. (Part 1, § 1.7 Storing

Fractions) Floating point notation.

Two’s Complement Notation

Il sistema più diffuso per rappresentare i numeri interi nei computer è la notazione in complemento a due. Questo sistema usa un numero fisso di bit per rappresentare ogni valore. Ad esempio, oggi è comune rappresentare ogni numero con una sequenza di 32 bit, anche se, per semplicità, spesso si studiano sistemi più piccoli (come da 3 o 4 bit). Nel complemento a due, il bit più a sinistra (detto “bit di segno”) indica se il numero è positivo o negativo :

  • Se il bit di segno è 0, il numero è positivo o zero.
  • Se il bit di segno è 1, il numero è negativo. Per un numero positivo e il suo corrispettivo negativo (con lo stesso valore assoluto), i bit sono identici da destra fino al primo 1. Da lì in poi, i bit diventano l’opposto (0 cambia in 1 e viceversa). Ad esempio: in un sistema a 4 bit, per rappresentare +2 usiamo 0010 e per - 2 usiamo 1110. Conversione da positivo a negativo (e viceversa) Per cambiare segno a un numero binario:
  1. Si copia la sequenza da destra fino al primo 1.
  2. Si “complementano” (si cambiano da 0 a 1 e viceversa) i bit rimanenti. Oppure:
  3. Si invertono tutti i bit
  4. Si somma “1” al risultato.

Decodifica di un numero in complemento a due In un sistema in complemento a due con un numero fisso di bit, come 3 o 4 bit, i numeri vengono rappresentati in modo particolare:

  1. Numeri positivi e zero ○ Si parte da una sequenza di soli zeri e si conta in binario in modo normale. Ad esempio, per un sistema di 4 bit: ■ 0000 = 0 ■ 0001 = 1 ■ 0010 = 2 ■ 0011 = 3 ■ 0100 = 4 ■ 0101 = 5 ■ 0110 = 6 ■ 0111 = 7
  2. Numeri negativi ○ Per i numeri negativi, si parte invece dalla sequenza di soli 1 e si conta all'indietro : ■ Con 4 bit, 1111 rappresenta - 1. ■ Da qui, si conta all'indietro: ■ 1110 = - 2 ■ 1101 = - 3 ■ 1100 = - 4 ■ 1011 = - 5 ■ 1010 = - 6 ■ 1001 = - 7 ■ 1000 = - 8

Codifica di - 6 nel complemento a 2 usando 4 bit.

Addition in Two Complement Notation

  1. Somma come in binario normale : Per sommare due numeri in complemento a due, sommiamo semplicemente le loro cifre come faremmo normalmente in binario.
  2. Gestione dei riporto (carry) : Se otteniamo un riporto finale oltre il numero di bit disponibili, lo ignoriamo.
  3. Interpretazione del risultato : Il risultato può essere positivo o negativo, e lo determiniamo osservando il bit di segno (il bit più a sinistra). Se negativo, si invertono i bit come da procedura.

Esempio

Supponiamo di avere due numeri in complemento a due a 4 bit: +3 e - 5. Calcolare la somma. +3 in complemento a due a 4 bit è 0011.

- 5 in complemento a due a 4 bit è 1011. 1. Somma dei numeri come binari normali: - 0011 + 1011 = 1110 2. Gestione del riporto non necessaria. 3. Il bit più a sinistra è 1, quindi il numero è negativo. Per trovare il valore, calcoliamo il complemento a due di 1110 : Invertiamo tutti i bit dopo il primo 1 da destra: 1110 diventa 0010 , che corrisponde a 2 in decimale. Quindi, il risultato è - 2.

Excess Notation

Nella excess notation , ogni numero rappresentato nel campo dell’esponente è “spostato” di una quantità fissa, chiamata bias (o excess). Questo permette di rappresentare numeri negativi e positivi senza usare un bit di segno. Come funziona In questo sistema:

  1. Si sceglie una lunghezza fissa per le sequenze di bit (ad esempio, 4 bit).
  2. Si numerano tutti i pattern binari possibili con quella lunghezza, come se si contasse in binario.
  3. Si definisce un valore di excess (o bias). Questo valore sposta tutti i numeri di una certa quantità, permettendo di rappresentare sia numeri positivi che negativi. Ad esempio, excess 8 significa che a ogni valore binario si sottrae 8 per ottenere il valore reale rappresentato. Calcolo dell'Excess
  4. Per codificare : dato un numero, aggiungi l’excess (in questo caso, +8) per trovare il valore binario.
  5. Per decodificare : dato un valore binario, sottrai l’excess per ottenere il valore effettivo. Esempio di Codifica e Decodifica ● Codifica : Per rappresentare il numero - 3 in un sistema Excess 8 a 4 bit, calcoliamo
  • 3 + 8 = 5. In binario, 5 è 0101 , quindi 0101 rappresenta - 3. ● Decodifica : Se abbiamo il pattern 1101 , convertiamo 1101 in decimale ottenendo
  1. Poi sottraiamo 8 , ottenendo 5 , quindi 1101 rappresenta 5.
ESERCIZI - EXCESS NOTATION
