SketcUp/ V-Ray

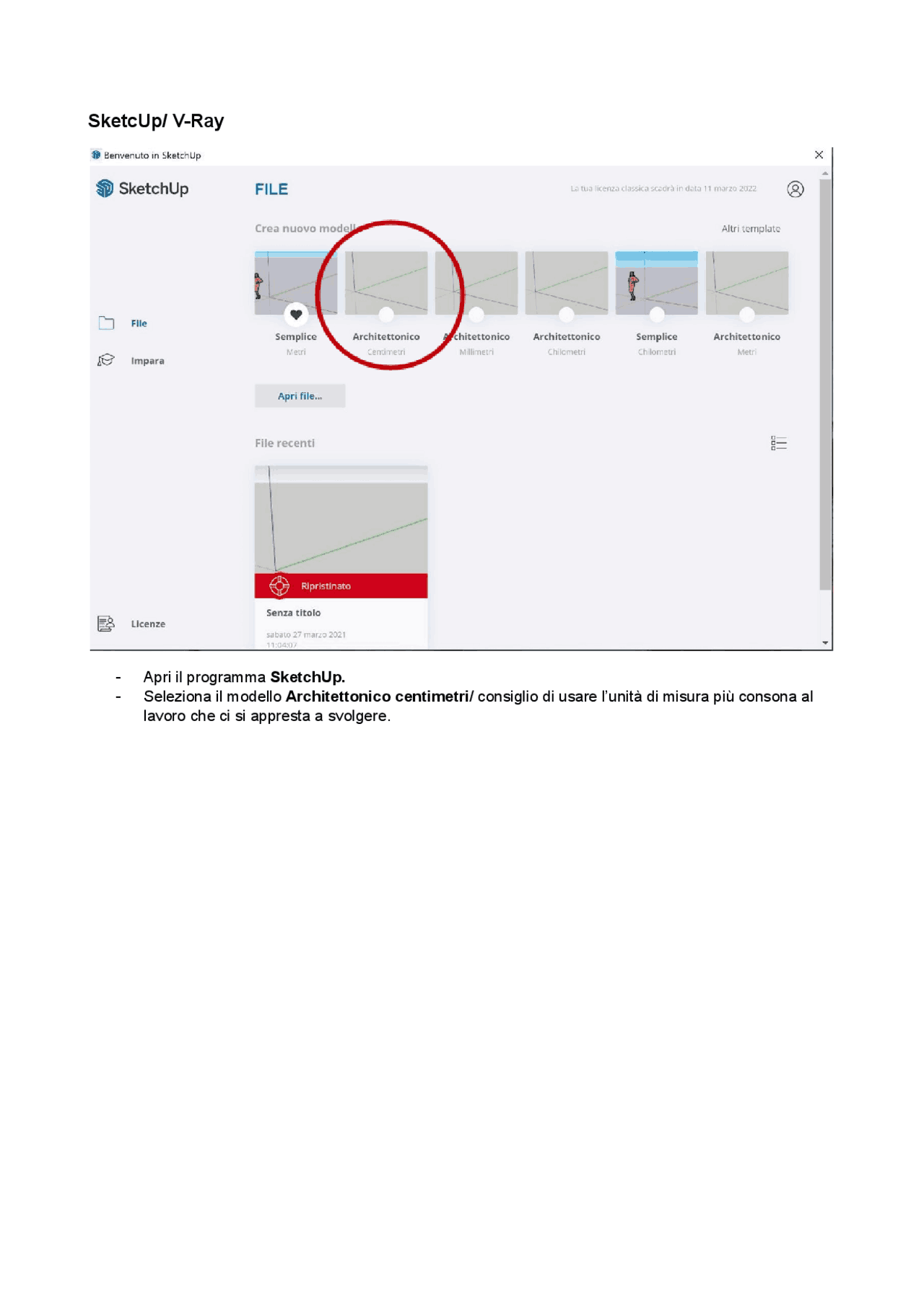

• Apri il programma SketchUp.
• Seleziona il modello Architettonico centimetri / consiglio di usare l’unità di misura più consona al lavoro che ci si appresta a svolgere.

• Il programma SketchUp , è un programma di modellazione 3D quindi lavora con i tre assi: o Asse Z - asse blu o Asse Y - asse verde o Asse X - asse rosso
• Questi tre assi saranno utili nel momento in cui andrai a disegnare il tuo modello perché possono essere utilizzati come riferimenti per tracciare rette ortogonali.

Comando Muovi Il comando Muovi serve per muoversi/ spostarsi lungo gli assi all’interno del foglio di disegno. Per utilizzare il comando Muovi :

• seleziona il pulsante mano evidenziato con il cerchio rosso e tieni premuto il pulsante sinistro del mouse.

Comando Linea Il comando Linea serve per disegnare linee all’interno del nostro foglio di lavoro. Per utilizzare il comando Linea :

• seleziona il pulsante matita evidenziato con il cerchio rosso
• clicca con il tasto sinistro del mouse all’interno del foglio di lavoro
• inserisci la misura della linea da disegnare in basso a destra, nello spazio evidenziato dal rettangolo rosso e premere invio per concludere il comando.

Comando Estrudi Il comando Estrudi serve per estrudere/ costruire il nostro elemento. Questo comando seguirà automaticamente i tre assi cartesiani nella costruzione del nostro elemento. Per utilizzare questo comando:

• seleziona il pulsante parallelepipedo con freccia rossa evidenziato con il cerchio rosso
• clicca sulla superficie che si vuole costruire
• l’area selezionata verrà evidenziata automaticamente
• spostati con il mouse lungo l’asse su vuoi costruire il blocco
• clicca con il tasto sinistro per chiudere il comando. È possibile inserire la misura - di quanto vuoi estrudere il tuo elemento - nel riquadro in basso a destra evidenziato con il rettangolo rosso.

Comando Cancella o Gomma Il comando Gomma serve a cancellare un elemento (riga, superficie, ecc.). Per utilizzare il comando Gomma :

• seleziona il pulsante gomma evidenziato dal cerchio rosso.
• clicca con il tasto sinistro del mouse sull’elemento che vuoi eliminare. Oppure
• seleziona l’elemento che vuoi cancellare
• clicca sul tasto Canc o Del della tastiera.

Crea Gruppo il comando crea Gruppo serve a creare un elemento unico o blocco per utilizzare il comando Gruppo :

• doppio click con il tasto sinistro del mouse sugli elementi che vuoi raggruppare
• evidenziati tutti gli elementi come nella foto
• clicca con il tasto destro del mouse e - nella finestra che si apre - seleziona il comando make group o crea gruppo Per modificare il blocco o gruppo:
• clicca due volte con il tasto sinistro del mouse sul blocco o gruppo

Comando Ruota Il comando Ruota il tuo elemento lungo gli assi. Per utilizzare il comando Ruota :

• clicca sul pulsante ruota evidenziato dal cerchio rosso
• seleziona il blocco o gruppo che vuoi ruotare
• il goniometro si evidenzia del colore rosso, blu o verde a seconda dell’asse sul quale vuoi ruotare l’elemento.

Comando Misura Il comando Misura serve a misurare un elemento. Per utilizzare il comando Misura :

• seleziona il pulsante evidenziato dal cerchio rosso
• il puntatore diventerà un righello
• punta in un punto e successivamente in un altro per conoscere/ misurare la dimensione.

Importare File DWG/ AutoCad È possibile importare un file DWG come supporto al tuo lavoro. Consiglio di preparare il file DWG, mettendo tutti gli elementi su un unico layer. Per importare il file:

• clicca su file
• nella finestra che si apre, seleziona il comando import o importa
• seleziona il file DWG che hai precedentemente salvato in una tua cartella. Una volta importato il tuo file DWG, ridisegna la pianta, quindi utilizza i comandi precedentemente descritti per costruire il tuo modello.

Luci Esistono diverse tipologie di luci all’interno di V-Ray. Consiglio di utilizzarne principalmente due:

• Pannello luminoso/ scelta più consigliata e più semplice da sfruttare
• Sfera luminosa/ da utilizzare soprattutto quando si inseriscono lampade.

Pannello Luminoso Sfera Luminosa
