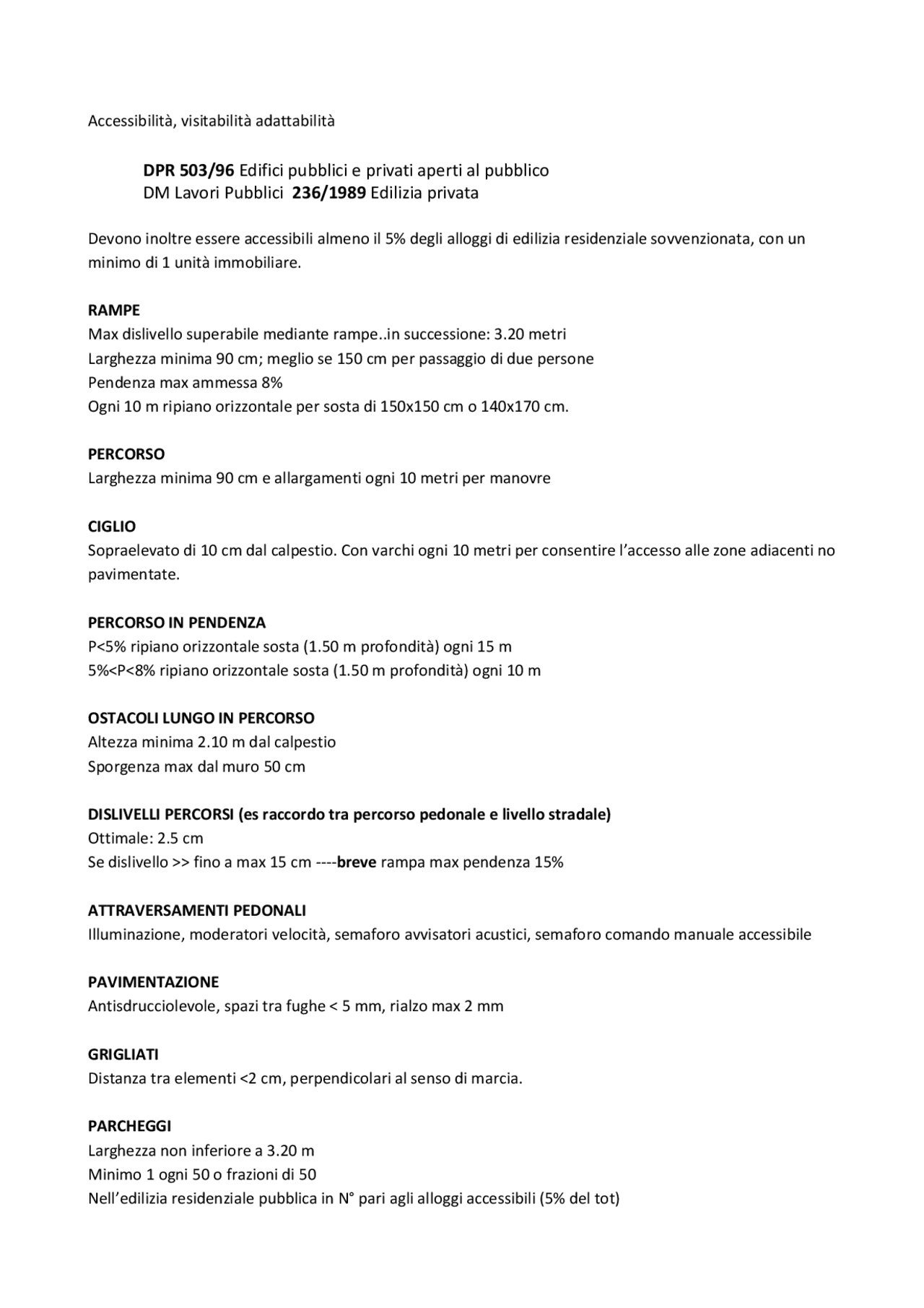

Accessibilità, visitabilità adattabilità
DPR 503/96 Edifici pubblici e privati aperti al pubblico
DM Lavori Pubblici 236/1989 Edilizia privata
Devono inoltre essere accessibili almeno il 5% degli alloggi di edilizia residenziale sovvenzionata, con un minimo di 1 unità immobiliare.
RAMPE
Max dislivello superabile mediante rampe..in successione: 3.20 metri Larghezza minima 90 cm; meglio se 150 cm per passaggio di due persone Pendenza max ammessa 8% Ogni 10 m ripiano orizzontale per sosta di 150x150 cm o 140x170 cm.
PERCORSO
Larghezza minima 90 cm e allargamenti ogni 10 metri per manovre
CIGLIO
Sopraelevato di 10 cm dal calpestio. Con varchi ogni 10 metri per consentire l’accesso alle zone adiacenti no pavimentate.
PERCORSO IN PENDENZA
P<5% ripiano orizzontale sosta (1.50 m profondità) ogni 15 m 5%<P<8% ripiano orizzontale sosta (1.50 m profondità) ogni 10 m
OSTACOLI LUNGO IN PERCORSO
Altezza minima 2.10 m dal calpestio Sporgenza max dal muro 50 cm
DISLIVELLI PERCORSI (es raccordo tra percorso pedonale e livello stradale) Ottimale: 2.5 cm Se dislivello >> fino a max 15 cm ---- breve rampa max pendenza 15%
ATTRAVERSAMENTI PEDONALI
Illuminazione, moderatori velocità, semaforo avvisatori acustici, semaforo comando manuale accessibile
PAVIMENTAZIONE
Antisdrucciolevole, spazi tra fughe < 5 mm, rialzo max 2 mm
GRIGLIATI
Distanza tra elementi <2 cm, perpendicolari al senso di marcia.
PARCHEGGI
Larghezza non inferiore a 3.20 m Minimo 1 ogni 50 o frazioni di 50 Nell’edilizia residenziale pubblica in N° pari agli alloggi accessibili (5% del tot)
Se disposi parallelamente al senso di marcia, di lunghezza almeno di 6 metri
SEGNALI TATTILI E PISTE TATTILI
Direzione rettilinea Svolta obbligata a 90° Codice attenzione/servizio Incrocio a T Codice di arresto/pericolo Codice di pericolo valicabile
SERVIZI IGIENICI
Porta con apertura verso esterno o scorrevole
Lavabo: accostamento frontale min 80 cm H dal piano superiore al calpestio di 80 cm senza colonna
WC e bidet: accostamento laterale min 1 metro (dall’asse del sanitario) distanza bordo anteriore da parete posteriore: 75-80 cm H: distanza piano superiore dal calpestio: 45-50 cm distanza da parete laterale: min 40 cm (dall’asse del sanitario)
Maniglione a muro: H dal calpestio: 80 cm diametro: 3-4 cm distanza da parete: 5 cm
Vasca: accostamento laterale spazio min 140 x 80 (lungo la vasca)
Doccia: a pavimento, con sedile ribaltabile, con doccetta a telefono
PORTE
- luce netta 80 cm (porta accesso all’edificio e porta accesso unità immobiliare)
- luce netta 75 cm (altre porte)
- altezza maniglie 85-95 cm (consigliati 90 cm)
PAVIMENTI
- dislivelli non superiori a 2.5 cm
- possibilmente orizzontali, complanari non sdrucciolevoli
- dislivelli da colmare con rampe di adeguata pendenza
- chiara individuazione percorsi in parti comuni edificio
- zerbini incassati e guide ancorate
- gradini preferibilmente con disegno continuo a spigoli arrotondati
- gradini con sottogrado inclinato rispetto al grado, formante con esso un angolo di circa 75- 80°
- In caso di disegno discontinuo, l'aggetto del grado rispetto al sottogrado deve essere compreso fra un minimo di 2 cm e un massimo di 2,5 cm.
- Un segnale al pavimento (fascia di materiale diverso o comunque percepibile anche da parte dei non vedenti), situato almeno a 30 cm dal primo e dall'ultimo scalino, deve indicare l'inizio e la fine della rampa.
- parapetto di h min 1 metro (inattraversabile da sfera di diametro di 10 cm)
- corrimano su entrambi i lati di h 0.9-1 m (secondo corrimano, se necessario, di h 0.75 m)
- corrimano prolungato di 30 cm oltre il primo e ultimo gradino
- corrimano su parapetto o parete piena deve essere distante da essi almeno 4 cm
- preferibile illuminazione naturale laterale + illuminazione artificiale laterale con comando su ogni pianerottolo, luminoso.
ASCENSORE
- porta con luce netta MIN di 0,80 m posta sul lato corto;
- piattaforma MIN anteriore alla porta della cabina di 1,50x1,50 m;
- cabina di dimensioni MIN di: 1,40 m (prof.) e 1,10 m (largh.) - edifici di nuova edificazione, non residenziali, 1,30 m (prof.) e 0,95 m (largh.) - edifici di nuova edificazione residenziali
- le porte di cabina e di piano devono essere del tipo a scorrimento automatico.
- le porte devono rimanere aperte per almeno 8 sec. e il tempo di chiusura non deve essere inferiore a 4 sec.
- l'arresto ai piani deve avvenire con autolivellamento con tolleranza massima +/- 2 cm.
- bottoniera di comando interna ed esterna deve avere i bottoni ad una h max compresa tra 1,10 e 1,40 m, posta su una parete laterale ad almeno cm 35 dalla porta della cabina
- campanello di allarme e citofono ad h 1,10 m - 1,30 m
- luce d'emergenza con autonomia minima di 3 ore
- pulsanti di comando devono prevedere la numerazione in rilievo e le scritte con traduzione in Braille
- segnalazione sonora dell'arrivo al piano
SERVOSCALA E PIATTAFORME ELEVATRICI (v. DM 236/89)
in caso di adeguamento di edifici preesistenti, ove non sia possibile l'installazione di cabine di dimensioni superiori, può avere le seguenti caratteristiche:
- porta con luce netta MIN di 0,75 m posta sul lato corto
- piattaforma MIN anteriore alla porta della cabina di 1,40x1,40 m
- cabina di dimensioni MIN di 1,20 m (prof.) e 0,80 m (largh);
