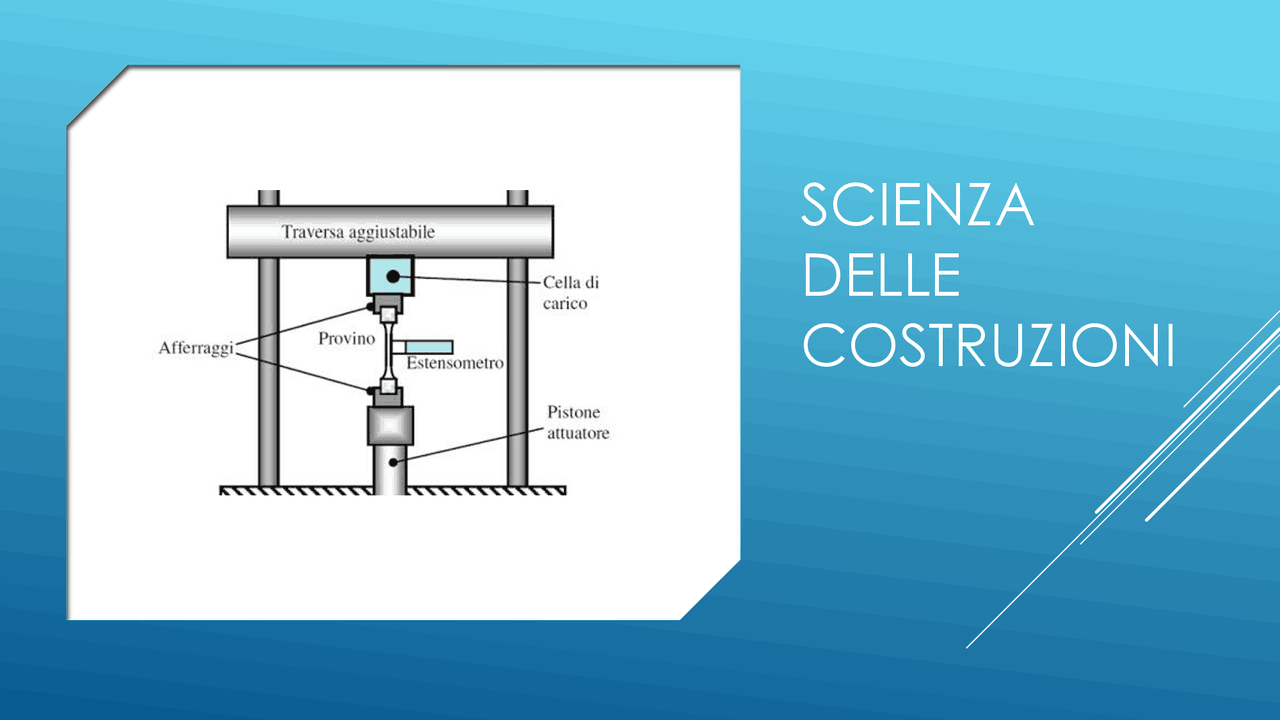

SCIENZA

DELLE

COSTRUZIONI

IL PROBLEMA STRUTTURALE

Il problema strutturale consiste nello studio del comportamento meccanico della struttura sollecitata da forze di varia natura, relativa ai carichi utili, cioè i carichi da supportare per la quale la struttura è stata progettata. Per comportamento meccanico si intende la valutazione delle tensioni, campo spostamenti della struttura e tanto altro. In seguito a questa analisi, si procede esprimendo «un giudizio» in merito alla capacità della struttura di rispondere ai carichi. Il progettista strutturale durante la fase di elaborazione esegue diverse scelte preliminari: MATERIALI • Scelta dei materiali in base alle caratteristiche necessarie alla progettazione CARICHI • Individuare quali siano i carichi che la struttura dovrà supportare PROGETTO • Fase di progetto, si prendono le decisioni in merito a geometria, dimensioni.. MODELLAZIONE • Schematizzazione della struttura attraverso la formulazione matematica ANALISI • Valutazione delle azioni interne: tensioni, resistenza, coefficiente di sicurezza COLLAUDO • Al termine della progettazione, verifica finale della struttura realizzata

VINCOLI Per evitare ogni possibile spostamento che possa pregiudicare la funzionalità e sicurezza della struttura vengono introdotti i cosiddetti «vincoli». I vincoli sono enti fisici collegati ad una struttura in grado di bloccare le possibilità cinematiche di spostamento attraverso azioni meccaniche trasmesse alla struttura. Queste prendono il nome di reazioni vincolari. «Affinché il sistema stia in equilibrio deve esistere un insieme di forze agenti sul corpo risultante nulla tra le forze agenti attive (per azione di carichi esterni) e le reattive vincolari (per effetto dei vincoli ad esempio, che sono predisposti a provocare il bloccaggio).» NUMERO DI GRADI DI LIBERTÀ BLOCCATI VINCOLO TRIPLO VINCOLO DOPPIO VINCOLI SEMPLICI Si parla di:

VINCOLI

I vincoli possono essere classificati in:

• INTERNI: collegamento di più corpi tra loro
• ESTERNI: collegamento del sistema al suolo
• MONOLATERI: traslazione inibita in un verso solo
• BILATERI: traslazione inibita in entrambi i lati
• OLONOMI: dipendenti dal tempo
• ANOLONOMI: quando sono indipendenti dal tempo Un vincolo blocca i possibili movimenti della struttura. Movimenti da intendere come spostamenti infinitesimi relativi alla cinematica della struttura. Vi sono diverse tipologie di vincoli individuati in base ai gradi di libertà che bloccano. I vincoli possono bloccare gli spostamenti lungo le direzioni x, y e le rotazioni. Ad ogni spostamento bloccato corrisponde una reazione vincolare che effettivamente vincola la possibilità di movimento e/o rotazione in quella direzione. Si definisce molteplicità di un vincolo il numero di gradi di libertà inibiti.

VINCOLI

BIPENDOLO

INCASTRO

DOPPIO BIPENDOLO

Vieta la traslazione verticale e la rotazione, pertanto è permesso lo spostamento solo lungo la direzione x Vieta la traslazione verticale e orizzontale e la rotazione, pertanto non è permesso alcun movimento Vieta la traslazione verticale e la rotazione, pertanto è permesso lo spostamento solo lungo la direzione x
