CopperCAM je aplikacija za upravljanje nagrizanjem izolacije, bušenjem i rezanjem prototipova štampanih ploča. Ne integriše direktni pogon CNC mašine za glodanje, već jednostavno emituje datoteke koje može da učita i koristi eksterni softver drajvera ili podatke koji se šalju na mašinu. Njegove glavne funkcije su sljedeće: - Izvorni 32-bitni program za Windows 2000 / 2003-S / XP / Vista / 7 / 8 / 10 / 11 - Uvezite Gerber & Excellon fajlove, sa automatskim ili ručnim poravnanjem - Čitanje Gerber RS274-X formata sa makroima, poligonskim površinama i negativnim tragovima polariteta - Upravljajte 4 sloja krugova, plus bušilice, plus rezne konture, plus rupe za centriranje - Prikaz ekvipotencijalnih putanja kroz slojeve u realnom vremenu - Automatski proračun izolacijskih kontura, jednostavnih ili višestrukih - Produžena izolacija oko jastučića, automatski razmak sa vijcima - Ručna modifikacija kontura izolacije (brisanje ili dodavanje).
Tipologija: Seminarski radovi
1 / 15
Ova stranica nije vidljiva u pregledu
Ne propustite važne delove!

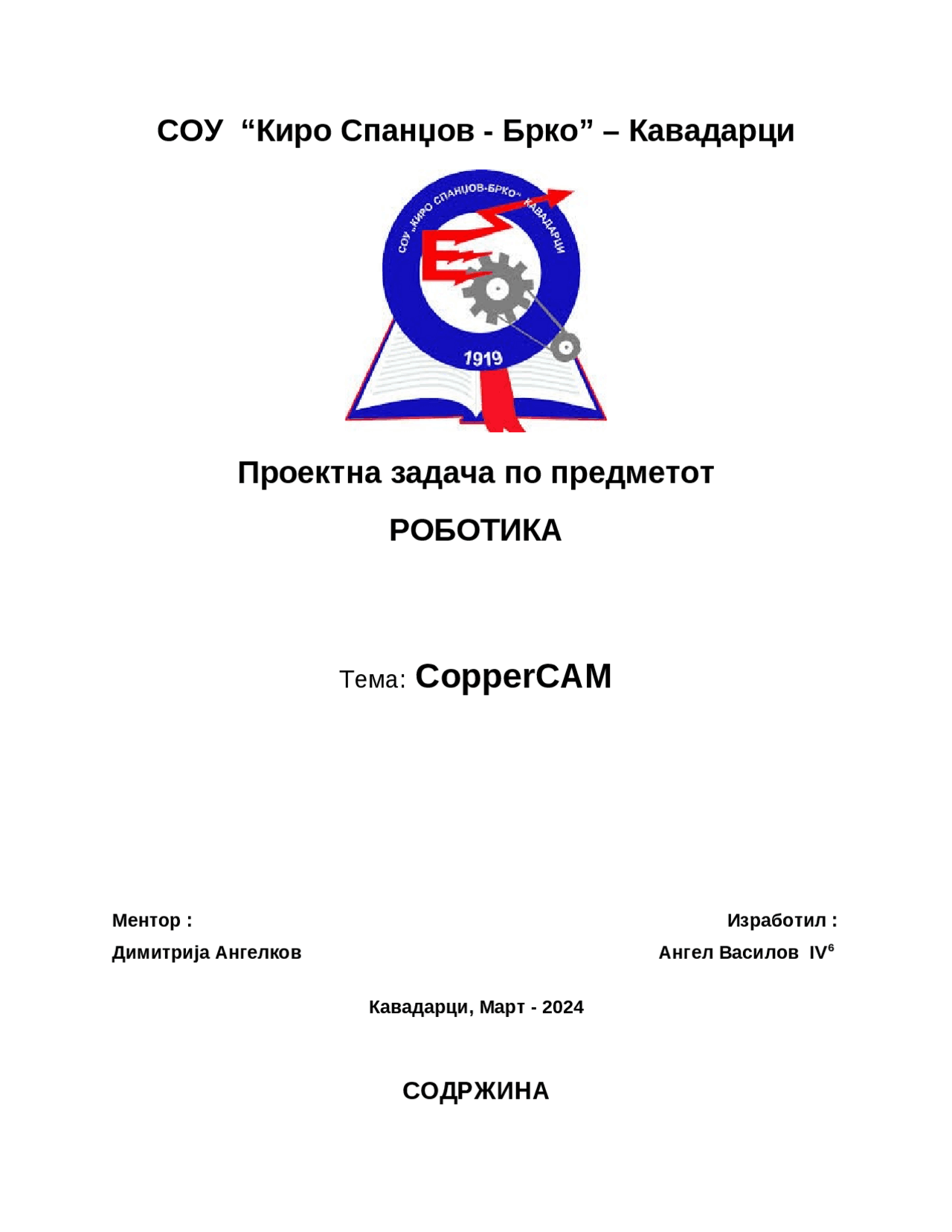

Ментор : Изработил : Димитрија Ангелков Ангел Василов IV^6 Кавадарци, Март - 2024
Има многу варијации во форматите Гербер и Екселон, а особено за единиците и системите за скалирање. Затоа, CopperCAM не може да гарантира увоз на сите датотеки и правилно автоматско порамнување на слоевите (но можете многу лесно да управувате со рачно порамнување). Приземјените рамнини кои се направени од отвори од стотици или илјадници тенки траки може да бидат многу долги за да се изолираат, а пресметката се прави патека по патека. Ако софтверот CAD може да го направи тоа, подобро е да се излезат полигонските површини G36/G37 што се дефинирани со форматот Gerber RS274- X. Пред да купите лиценца, паметно е да го пробате CopperCAM со вашиот вообичаен електронски CAD софтвер, за да ја проверите неговата добра компатибилност. Ве молиме контактирајте со нас, доколку имате какви било проблеми. CopperCAM е програма за околина на Microsoft Windows. Тоа им овозможува на сопствениците на CNC машина да се трансформираат датотеките Gerber или Excellon, произведени од електронски CAD софтвер, во дупчење и гравирање патеки кои изолираат бакарни патеки. Може да произведе CNC датотека и директно да го повика модулот за мелење без да се бараат манипулации со средни CAM-датотеки. CopperCAM не е електронски рутер, дури ни CAD систем со печатено коло. Неговите способности се малку во споредба со Галад; не обезбедува дизајнерска функција и, следствено, се фокусира на едноставното подготвителни работи за мелење на изолационо гравирање и дупчење на коло што веќе е дизајнирана.
2. ИНСТАЛАЦИЈА
Првата работа за која треба да размислите откако ќе се инсталира CopperCAM е да ги дефинирате карактеристиките на алатки кои ќе се користат за дупчење и глодање на плочи со печатено коло. Функција „Параметри / Алатката библиотека" ви овозможува да ги наведете податоците за секоја алатка. Ако имате држач за алатки, нумерирајте ги и користете го истиот броеви во параметрите, иако на секоја алатка може да и се додели ñаме. Откако ќе се дефинираат алатките, потребно е да се наведе на кои ќе им се доделат различни задачи програмата може да понуди: изолационо гравирање, дупчење, зони за шрафирање, контурирање на картички и центрирање на парцели. Функцијата „Параметри / Избрани алатки“ дава пристап до прозорците за поставување каде, за секоја задача, може да наведете која алатка мора да се повика, како и нејзината длабочина и брзина на движење. За изолација на гравури, можно е да се додаде мала маргина на растојание. За шрафирање, маргината ја дава решетката густина, односно враќање помеѓу две линии на отворот. Можно е да се ограничи бројот на алатки за дупчење со возење здодевни циклуси кога дупката дијаметарот е поголем од алатот. Сепак, оваа функција мора да се користи внимателно: повеќето алатки за дупчење за епоксидни навистина не се квалификувани за операции на хоризонтално мелење и затоа постои важен ризик од прекин. Може да се следат три стратегии за дупчење: или користете една единствена алатка за сите дупчалки, со досадно циклуси ако дупката е поголема од алатот; или користете ограничен број избрани алатки со, за секоја дупка, повик до алатот кој има најблизок дијаметар, помал (со кружна досадна за да стигне до дијаметар) или поголем (без здодевност).
4. ИЗЛЕЗ
Функцијата „Параметри / Излезен формат на податоци“ ви овозможува да го изберете типот на податоците што ќе се конечно да биде произведен за поврзување со синџири со фрезачот. Се нудат различни вообичаени формати, вклучувајќи целосно дефиниран пост-процесорски формат. CopperCAM може да ја креира излезната датотека и потоа веднаш да го калификува софтверот на двигателот. Ова датотеката не е од голем интерес бидејќи е само посредник помеѓу CopperCAM и машината возачот. Ќе се препишува на секој нов излез, освен ако не е наведено ñиме. Во такви во случај, секој пат ќе бидете известени да дадете ñиме. Забележете дека датотеката ñame е додадена автоматски како аргумент на повиканата програма. Значи, бескорисно е да го додадете во командната линија. Некои машини за гравирање се обезбедени со драјвер кој ги прикажува како виртуелни печатачи. Во Во такви случаи, CopperCAM може да го калификува овој двигател на печатачот и да испраќа произведени податоци. Исто така е можно да се изнесете ги овие податоци на COM или LPT порта за директна врска со машината.
5. ОПШТА ПРЕДСТАВА НА РАБОТА
Најпознатиот формат на датотека конц excellon датотеки Друг формат на датотека се однесува на процесот на дупчење на влошки во печатено коло, овој формат има е елабориран за мулти-дупчалки Excellon Automation. Денес помалку се користи со површински монтиран компоненти, но сепак се однесува на создавање на електронски кола, така што CopperCAM не може. Како и Gerber- датотеките, Excell-датотеките содржат координати за дупчење XY и броеви на алатки чии дијаметри одговараат на дупките. И како класичните GRB-датотеки, EXL (или понекогаш DRL или TXT) датотеките, за жал, не ја содржат оваа информација за дијаметарот на дупчењето, па затоа е неопходно да се внесат прикачени датотеки што не се стандардни, или означете го рачно откако датотеката е вчитана, што е основно решение кое го нуди CopperCAM. Понатаму, всушност постојат два различни Excellon формати, едниот користи вистински координати (XY нумеричките вредности се форматирани и означени во веднаш употребливи единици), а другата е малку постара во координати без задоцнети нули на десната страна, што може да предизвика грешки во положбата ако датотеката не содржи информации за заглавието за форматот на нумеричкото кадрирање. За да се избегне овој проблем, CopperCAM ви овозможува да ги изберете двата формати под два различни записи, што ви овозможува директно да го изберете точниот нумерички модел. Ако вашата датотека изгледа погрешно, вчитајте ја повторно користејќи ја другата достапен Excellon формат, а работите треба да изгледаат подобро. Датотеката Excellon не може да претставува печатено коло, дури ни неговите влошки, туку само дупчалките. Ако вашата електронска CAD апликација обезбедува функција за извоз под Gerber или Excellon, ве молиме изберете Гербер кој содржи многу повеќе геометриски информации. Имајте предвид дека форматот Gerber RS274-X може да шифрира дијаметри на дупчење за влошки, но ова е изборно и за жал не често се користи од CAD софтверот. Подобро е да се вклучат податоци за дупчење во Гербер датотека ако може вашиот софтвер. Со ова се избегнува ракување со дополнителна Excellon датотека и на крајот повторно се усогласува дупчалки со влошки.
7. ПОСТАПУВАЊЕ НА СЛОЕВИ
CopperCAM може да управува со четири бакарни слоеви истовремено (влошки и траки), плус рамнина за дупчење (слој бр. 5) и контурна рамнина со карти (слој бр. 6). Гербер или Екселон, отворените датотеки не секогаш користете ја истата точка на потекло. Следствено, може да стане неопходно да се преуредат стварите така што тие одговараат еден со друг. Првото нешто што треба да направите е да го ротирате тековниот слој за да ја има истата ориентација како слојот #1, со користење на наредбите за превртување и ротирање. На слојот број 1, изберете референтна подлога. Потоа прескокнете на другите слоеви и изберете подлога или вежба за да биде усогласени со референцата. Тоа може да се направи директно со десното копче на глувчето на подлогата. Не мешајте потекло и референтна подлога. Потеклото е точката на координатите (0,0) на коло и затоа на излезната глодачка датотека. Референтната подлога се користи само за повторно порамнување различни слоеви.
8. ПРЕСМЕТКА НА КОНТУРИ НА ИЗОЛАЦИЈАТА
Гравирањето на контурите е доволно за да се изолираат патеките и влошки, но можеби ќе сакате да ги отстраните останатите бакар од површината на картичката или дел од неа, за да се олесни компоненти за лемење, на пример на многу соседни влошки. Функцијата за шрафирање може да се повика само ако контурите на патеката и подлогата се веќе пресметан. Маргината на отворот е дефинирана во избраните параметри на алатката. Тоа одговара на растојанието помеѓу две последователни линии. Стандардната вредност е радиусот на алатот на длабочината на гравирање (за a конусна алатка), која дава сооднос на обновување од 50%. Но, секако, можете да изберете поинаква маржа. CopperCAM исто така може да ги поврзе линиите на отворот за да изгради цик-цак патека секогаш кога е можно без мелење кратенка низ контура. Краевите на отворот се приближуваат до контурите на околу 10% од растојание за шрафирање. Функцијата за повикување „Машина / Мили“ ја произведува излезната датотека и автоматски се поврзува со синџирите на машински возач. Редоследот на работните задачи може да се дефинира преку различни делови, секој од нив што одговара на задача (дупчење, гравирање на различни слоеви, центрирање парцели за дупчење, финален пресек).
CopperCAM е апликација за управување со изолационо гравирање, дупчење и сечење прототипови на плочка со печатено коло. Не го интегрира директниот погон на CNC машината за глодање, туку едноставно излегува датотеки што може да се вчитаат и користат од надворешен софтвер за двигател или податоци што треба да се испратат до машината. Неговите главни функции се како што следува CopperCAM не ги применува препораките на Microsoft „Најдобра практика“ кои се однесуваат на инсталациите во дрвото „C:\Program Files“ за кодот и стеблото „C:\Documents and Settings“ за податоците. Стандардниот директориум за инсталација што е предложен на вашиот хард диск е „C:\CopperCAM“. Се разбира, можете да го промените ова и да инсталирате каде било, но имајте на ум дека софтверот користи единствен директориум за целата инсталација, кој ја содржи самата програма, датотеките со параметрите и тековниот проект за PCB. Овие датотеки и, следствено, целиот директориум за инсталација мора да останат достапни за операциите за запишување. Ако на CopperCAM не му е дозволено да пишува свои датотеки во сопствениот директориум за инсталација, тогаш вашиот параметар се менува и вашиот тековен проект нема да се зачува. Затоа, можете да инсталирате на пример во директориумот „C:\Program Files\CopperCAM“, но тогаш ќе треба да имате администраторски права за нормално користење на софтверот, бидејќи дрвото „C:\Program Files“ не е достапно за операција за пишување. во едноставна корисничка сесија без привилегии. Се разбира, излезната датотека што е генерирана од CopperCAM може да се наоѓа насекаде, под услов на тековниот корисник да му биде дозволено да пишува во тој директориум на дискот.
