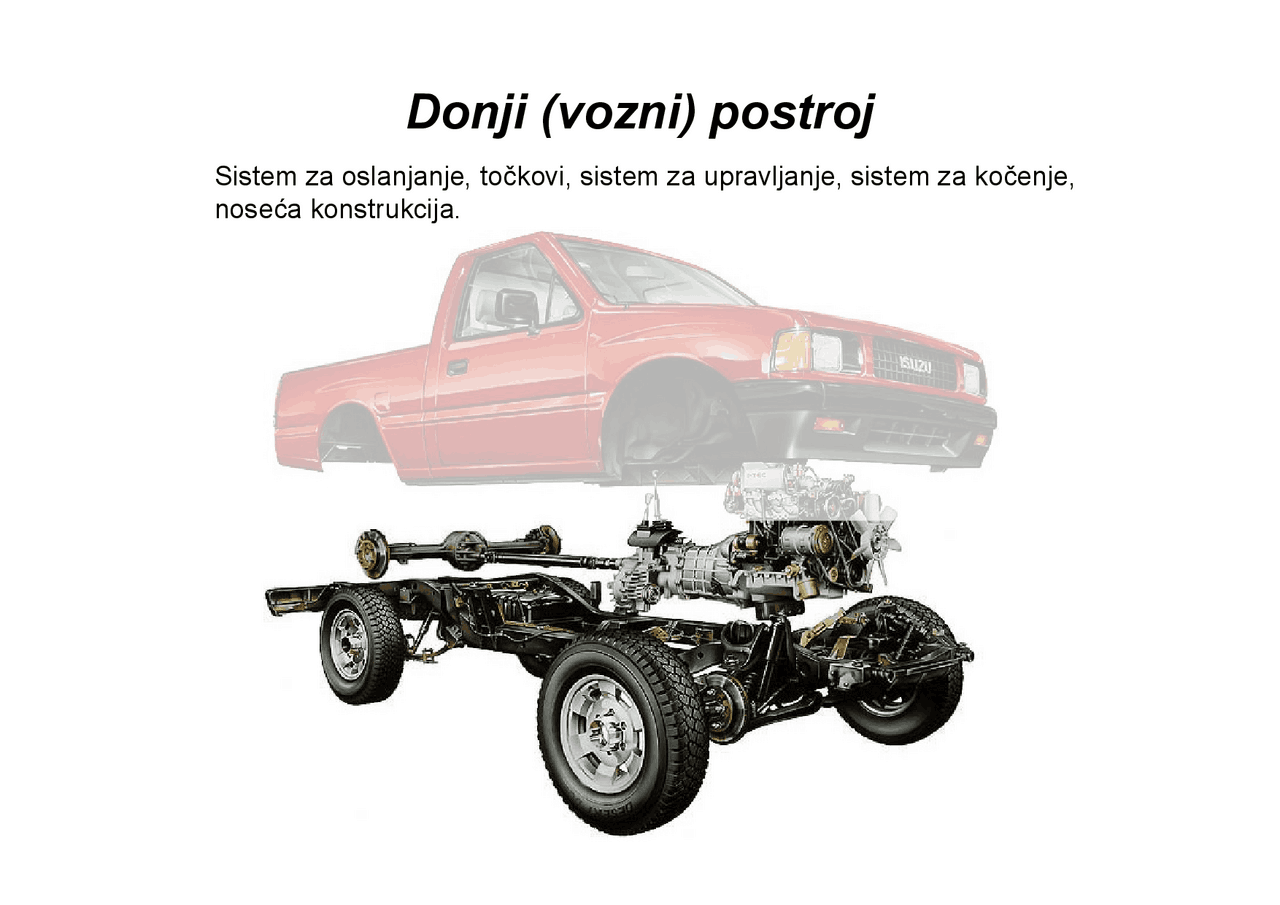

Donji (vozni) postroj

Sistem za oslanjanje, točkovi, sistem za upravljanje, sistem za kočenje,

noseća konstrukcija.

Donji (vozni) postroj

Sistem za oslanjanje, točkovi, sistem za upravljanje, sistem za kočenje,

noseća konstrukcija.

Osnovni zadaci:

•kretanje vozila,

•bezbednost (aktivna): prenos sila između točkova i podloge - prijanjanje

•promena pravca kretanja,

•kočenje,

• •ubrzanje,ubrzanje,

•udobnost: ublažavanje udara, vibracija i prigušenje oscilacija,

sprečavanje prevremenih oštećenja i skraćenja veka trajanja usled

dinamičkih opterećenja.

Dodatni zahtevi:

•vek trajanja,

•pogodnost za održavanje,

•što niža cena,

•posebne funkcije: podešavanje visine tela vozila od tla (ručno ili

automatski), podizanje neopterećenih osovina i sl.

Sistem za oslanjanje

Motorno vozilo je složen dinamički

sistem sa više masa elastično

povezanih na koje deluje nepravilna

(stohastička) pobuda prilikom

kretanja vozila.

Ono što utiče na elemente vozila i

što osećaju putnici su ubrzanja koja

tom prilikom nastaju (linearna u tritom prilikom nastaju (linearna u tri

pravca i ugaona oko tri ose).

Sistem za oslanjanje

Model 1/4 vozila:

m

z

h

c (^) k

Sistem za oslanjanje

Model 1/4 vozila: Oscilatorni model sa jednom masom (m) oslonjen preko

opruge (krutosti c) i prigušenjem (k)

m  zk(zh)c(zh) 0

inercija

viskozno

prigušenje

sila u

opruzi

m

z

h

c (^) k

m

c

m

k

m

c

f

 2 

2

^ 

sa prigušenjem,

trenje zanemareno

Sistem za oslanjanje

Model 1/4 vozila sa dve mase: sastoji se od mase oslonjene samo preko

pneumatika (neogibljene mase) i mase oslonjene preko sistema za

oslanjanje.

1 1 5 1 2 4 1 2

m  z k z z c z z 

m

c

m

k

m

c

f

2

^ 

2 , 3 2 2 2 2 2 5 1 2 4 1 2

m  z k z h c z h k z z c z z 

Elastični oslonci prigušuju varijacije vertikalnih sila koje sa točkova prenose

na telo vozila pri kretanju po neravnoj podlozi.

• spiralne opruge
• lisnate opruge - gibnjevi
• torzione opruge
• vazdušne opruge

Elastični oslonci prigušuju varijacije vertikalnih sila koje sa točkova prenose

na telo vozila pri kretanju po neravnoj podlozi.

• spiralne opruge
• lisnate opruge - gibnjevi
• torzione opruge
• vazdušne opruge

Elastični oslonci prigušuju varijacije vertikalnih sila koje sa točkova prenose

na telo vozila pri kretanju po neravnoj podlozi.

• spiralne opruge
• lisnate opruge - gibnjevi
• torzione opruge
• vazdušne opruge – mehovi i jastuci

sila

pritisak

gasa

radna

površina

hod

navoj za vezu sa osloncem

sa priključkom za vazduh

navoj za vezu sa

osloncem

graničnik hoda

valjkasti jastuk

Elastični oslonci prigušuju varijacije vertikalnih sila koje sa točkova prenose

na telo vozila pri kretanju po neravnoj podlozi.

• spiralne opruge
• lisnate opruge - gibnjevi
• torzione opruge
• vazdušne opruge – hidropneumatsko oslanjanje
