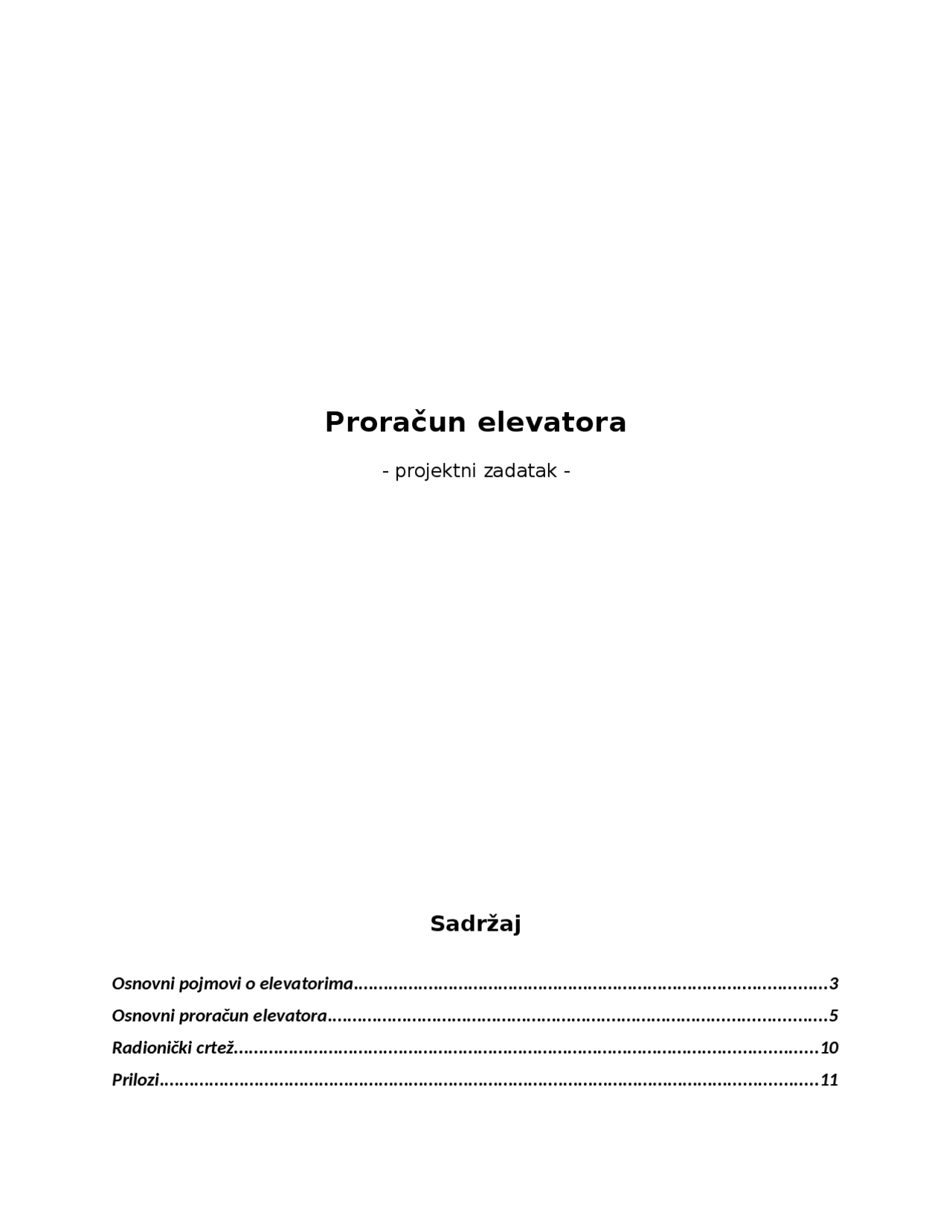

Proračun elevatora
Sadržaj
Osnovni pojmovi o elevatorima............................................................................................... 3
Osnovni proračun elevatora.................................................................................................... 5
Radionički crtež..................................................................................................................... 10
Prilozi.................................................................................................................................... 11
- Literatura..............................................................................................................................
Slika 2. Transport komadnih tereta
Svojevremeno su se, zamenom vedara odgovarajućom zahvatnom napravom rešavali i problemi vertikalnog transporta buradi, vreća i dr. Danas su ova rešenja retka i za te pojavne oblike se obično koriste druge tehnologije. Međutim, mogu da se sretnu i savremena rešenja za ovakve zadatke.
Elevatori sa aspekta investicija spadaju u relativno skuplje uređaje. Promena na “saobraćajnoj mreži” su relativno teže i nije fleksibilan.
Upravljanje ovim transporterom je po pravilu nije komplikovano.
Osnovni proračun elevatora
Zadatak:
Konstruisati elevator ako su poznati sledeći podaci: Visina dizanja H=16 m Materijal transportovanja brašno
Kapacitet elevatora Q=^12
t h
Potrebno je: -Dimenzionisati sve konstruktivne elemente elevatora,
Prema preporukama za izbor kofica elevatora (tabela VIII-7) za naš materijal transportovanja (brašno) usvaja se elevator sa trakom kao vučnim uređajem; tip elevatora je brzohodni sa centrifugalnim pražnjenjem plitkih kofica i koeficijenta prosečne ispunjenosti kofica ψ = 0.85, a preporučena vrednost brzine trake je v=1...1,4 (m/s), usvaja se v=1,4 (m/s).
Prema tabeli (III-9) nasipna gustina za materijal koji je najsličniji našem iznosi ρ = 1....1.8(t/ m^3 ), pa se usvaja da je materijal ρb = 1.5(t/m3).
Potrebna zapremina kofice po dužnom metru o dređuje se prema izrazu:
io tk
= Qm 3,6 ∙ v ∙ ρ ∙ψ
m
Sada se iz tabele (VIII-5) usvaja elevator sa plitkim koficama zapremine io = 0.87(l) za i0/tk=1.87 (l/m), koraka kofica tk=400(mm).
Za zapreminski kapacitet elevatora :
Qv = Qm ρ
= 8 m
3 h i za odgovarajući korak kofica prema tebeli (VIII- 9) usvaja se š irina kofica Bk=200(mm) i š irina trake B= 200(mm).
Na osnovu usvojene š irine trake sada možemo iz tabele (VIII- 4) usvojiti i ostale dimenzije kofica: L=95(mm) - dužina; h=130(mm) - visina; R=40(mm) - radijus zaobljenja.
Nakon š to smo usvojili potrebne parametre prelazimo na određivanje snage pogona.
Određivanje snage pogona: Opterećenje usled težine materijala po dužnom metru trake elevatora iznosi :
Iz tabele (III-2) prema š irini trake B=200 (mm) usvaja se broj umetaka trake z=3 i zatezna čvrstoća po cm š irine trake σm = 55 daN/cm.m = 55 daN/cm.
K (^) z -koeficijent zahvatanja materijala i usvajamo ga iz tabele (VIII-1) na osnovu odgovarajuće
brzine i on iznosi K z = 3 (
Nm
m )^.
Kako imamo sve poznate veličine moguće je odrediti silu otpora na deonici 2-3:
W 2 − 3 = (2.05⋅ 750 + 250)⋅
6 ⋅0.02^ +^2 ⋅0.2⋅^3 +^3 ⋅23,357^ =^ 78,1^ N
F 3 = F 2 + W 2 − 3 = 750 + 78,1 = 828,1 N
Sila otpora na deonici 3-4:
W 3 − 4 = ( gter + gtr ) ⋅ H = (23,357 + 60) ⋅ 16 = 1333,712 N
Nakon ovoga dobit ć emo silu zatezanja u tački 4 prema izrazu:
F 4 = F 3 + W 3 − 4 = 828,1+1333,712 = 2161,983 N
Sila otpora na dionici 4-1:
W 4 − 1 = μ 3 ⋅ ( F 4 + F 1 ) = 0.02⋅(2161,983+1710) = 77,44 N
Vučna sila na pogonskom dobošu iznosiće:
W = F 4 − F 1 + W 4 − 1 = 2161,983 − 1710 + 77.44 = 529,423 N
Potrebna snaga na elektromotoru se računa prema izrazu:
P 0 = W^ ∙^ v 1000
= 529,423 ∙^ 1,
=0,741 kW
Snaga na pogonskom delu vratila elektromotora za η = 0,8 iznosi:
Pr = Ks∙
Po 0,
=1,25 kW
Prema katalogu proizvođača ,,Sever¸¸ - Subotica usvaja se elektromotor ZPD 160 M-8,S3, ED100%, 6uk/h , snage PEM=3.7kW, broja obrtaja n=705min-1, momenta inercije J=0.1kgm2.
Otpor zahvatanja tereta možemo izračunati na osnovu sledećeg izraza:
Wz = gter ∙ KZ =23,357 ∙ 3 =70,07 N
Maximalna sila u traci se računa prema izrazu:
Ft =
Fb ∙ eμa eμa^ − 1
Imamo da je W= Fb = 529,423 N , koeficijent trenja usvajamo iz tabele (III-8) i usvojićemo da iznosi μ=0,2 i na osnovu koeficijenta trenja iz tabele (III-7) za α (^) r = π usvajamo koeficijent vuče eμα=1,87, tako da je sila jednaka:
Ft = 529,423^ ∙ 1, 1,87− 1
=1137,955 N
Broj umetaka trake iznosi: z =
Ft ∙ K B ∙σ (^) m
gde su:
- σ (^) m -zatezna č vrstoća po cm š irine trake koju smo usvojili da je σ (^) m =
daN cm -K –koeficijent sigurnosti koji se usvaja iz tabele i za trake on najčešće iznosi K=
i prema izrazu dobijemo: z = 1137,955^ ∙^11 200 ∙ 55
U proračunu je već usvojen broj vučnih umetaka trake z=3.
Prečnik doboša iznosi:
Ddob =0,204 ∙ v^2 =0,204 ∙ 1,4^2 =0,39984 m =399,84 mm
Dužina doboša L d = B + 100 = 200 + 100 = 300 mm
Broj obrtaja pogonskog doboša:
Radionički crtež
Crtež 1. Radionički crtež elevatora
Prilozi
Tabela 1. Osnovne karakteristike kofica elevatora
Tabela 3. Izbor tipa elevatoram kofica i brzine transporta u zavisnosti od karakteristika materijala koji se transportuje
Tabela 4. Korak lamelnih lanaca i broj zuba pogonskih i zateznih lančanika elevatora sa koficama u zavisnosti od koraka kofica
