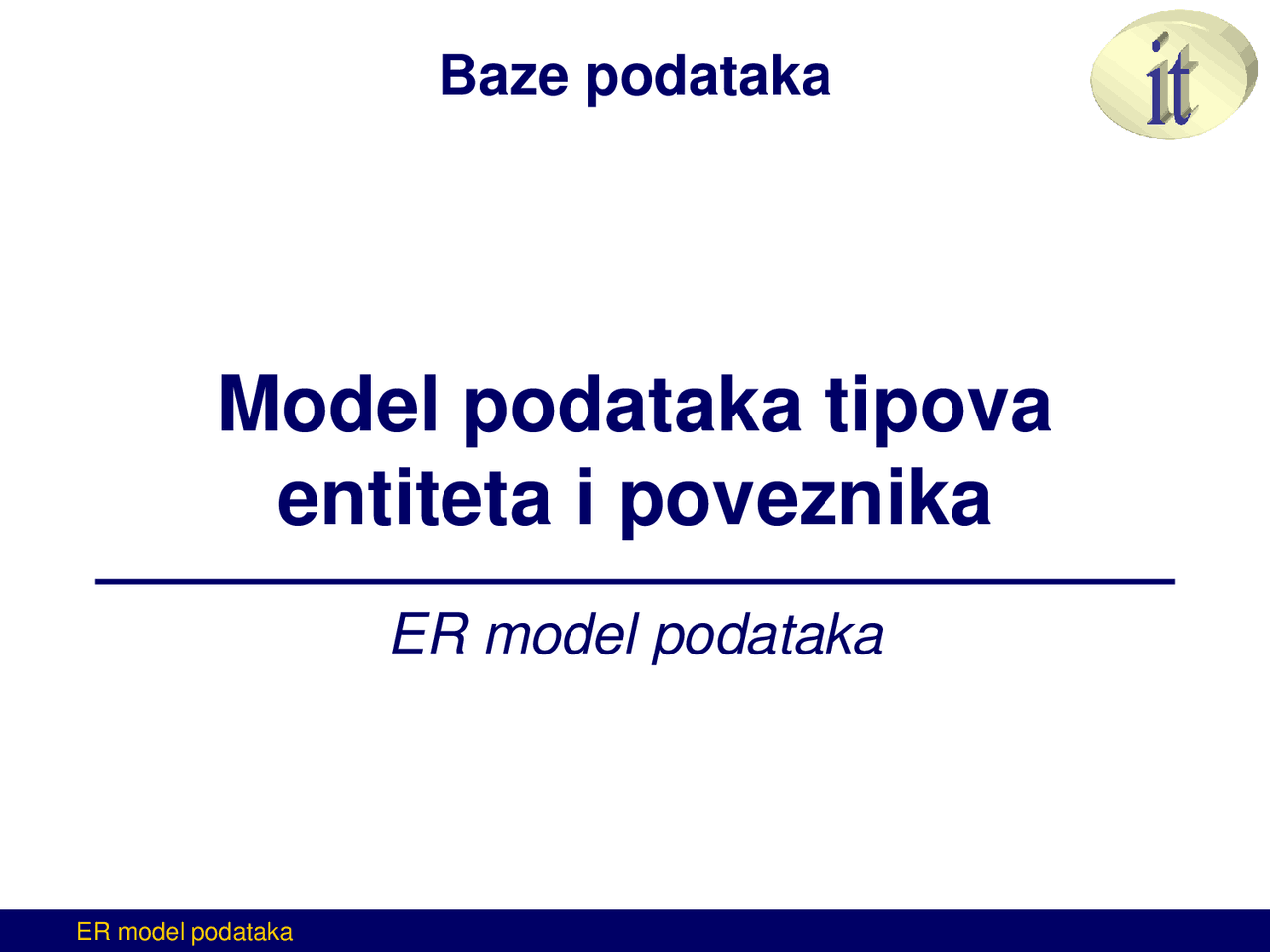

ER model podataka

Model podataka tipova

entiteta i poveznika

ER model podataka

Baze podataka

Sadržaj

  • Osnovni pojmovi
  • Strukturalna komponenta
  • ER dijagrami
  • Integritetna komponenta
  • Kardinalitet tipa poveznika
  • Integritet tipa poveznika
  • N-arni tip poveznika
  • Gerund i agregacija
  • Id-zavisnost, IS-A hijerarhija i kategorizacija
  • Završne napomene

Entitet i klasa entiteta

  • Entitet (realni entitet)
    • jedinica posmatranja
    • činilac (resurs) poslovanja u realnom sistemu
  • Klasa realnih entiteta
    • skup “sličnih” entiteta
    • skup entiteta koji poseduje zajedničko svojstvo
    • formalno: E = { ei | P ( ei )}

Entitet i klasa entiteta

  • Primer
    • neka realni sistem predstavlja jedan fakultet
    • neka je P ( ei ) ::= “ ei je STUDENT
    • skupu (klasi entiteta) Student pripadaju samo

studenti, a ne i ostali ljudi (činioci) fakulteta

Poveznik i klasa poveznika

  • Primer
    • Klase entiteta
      • Radnik = { Ana , Aco , Eva },
      • Radno_mesto = { Programer , Projektant , Operater }
    • Uočena osobina
      • P ( ei , ej ) ::= “Radnik ei radi na radnom mestu ej
      • P ( ei , ej ) definiše klasu poveznika Radi
    • Jedan poveznik klase Radi : ( Ana , Programer )

Poveznik i klasa poveznika

  • Primer
    • Klase entiteta
      • Radnik = { Ana , Aco , Eva },
      • Projekat = { Lido , Osig , RazvojIS }
    • Uočene osobine
      • P 1 ( ei , ej ) ::= “Radnik ei radi na projektu ej
      • P 2 ( ei , ej ) ::= “Radnik ei rukovodi projektom ej
      • P 1 ( ei , ej ) definiše klasu poveznika Radi
      • P 2 ( ei , ej ) definiše klasu poveznika Rukovodi

Sadržaj

  • Osnovni pojmovi
  • Strukturalna komponenta
  • ER dijagrami
  • Integritetna komponenta
  • Kardinalitet tipa poveznika
  • Integritet tipa poveznika
  • N-arni tip poveznika
  • Gerund i agregacija
  • Id-zavisnost, IS-A hijerarhija i kategorizacija
  • Završne napomene

Strukturalna komponenta

  • Primitivni koncepti strukturalne komponente ER

modela podataka

  • vrednost
  • (predefinisani) domen
  • obeležje

Domen

  • Domen
    • specifikacija skupa mogućih vrednosti obeležja
      • sa definisanim dozvoljenim relacijama i operacijama nad datim skupom
    • vrste
      • predefinisani (primitivni)
      • korisnički definisani (izvedeni)

Domen

  • Predefinisani (primitivni) domen
    • predstavlja predefinisani, atomični tip podataka
      • ugrađen u definiciju modela podataka
      • praktično, zavisi od softverskog okruženja koje podržava izabrani (ER) model podataka
    • primeri
      • teoretski: ℕ, ℤ, ℚ, ℝ, neograničeni znakovni, boolean
      • praktični: integer, float, double, decimal, boolean, string

Domen

  • Korisnički definisani (izvedeni) domen
    • pravila za definisanje, ugrađena u definiciju (ER)

modela podataka

  • pravilo nasleđivanja
  • pravilo tipa sloga
  • pravilo tipa skupa (kolekcije)
  • pravilo tipa izbora
  • pravila definišu ugrađene relacije i operacije
  • primeri
  • DPOZOCENA ::= { dDOCENA | d6 }
  • DTSLOG ::= Tuple {( A 1 : D 1 ),..., ( An : Dn )}
  • DTSKUP ::= Set { De }
  • DIZBOR ::= Choice {( A 1 : D 1 ),..., ( An : Dn )}

Obeležje

  • Obeležje (atribut)
    • osobina klase realnih entiteta
    • iskazana putem predikata P ( ei )
    • oznake:
      • A , B , X , W
      • BRI , Datum_Prispeća , JMBG , Prz , Ime

Strukturalna komponenta

  • Izvedeni koncepti strukturalne komponente ER

modela podataka

  • podatak
  • tip entiteta
  • pojava tipa entiteta
  • tip poveznika
  • pojava tipa poveznika

Podatak

  • Podatak - uređena četvorka

( Entitet , Obeležje , Vreme , Vrednost )

  • Entitet
    • identifikator (oznaka) entiteta
  • Obeležje
    • oznaka (mnemonik) obeležja
  • Vreme
    • vremenska odrednica
  • Vrednost
    • jedna vrednost iz skupa dom ( A )
  • Skraćeno (ako je poznat kontekst)

( Obeležje , Vrednost ) , ili ( Vrednost )
