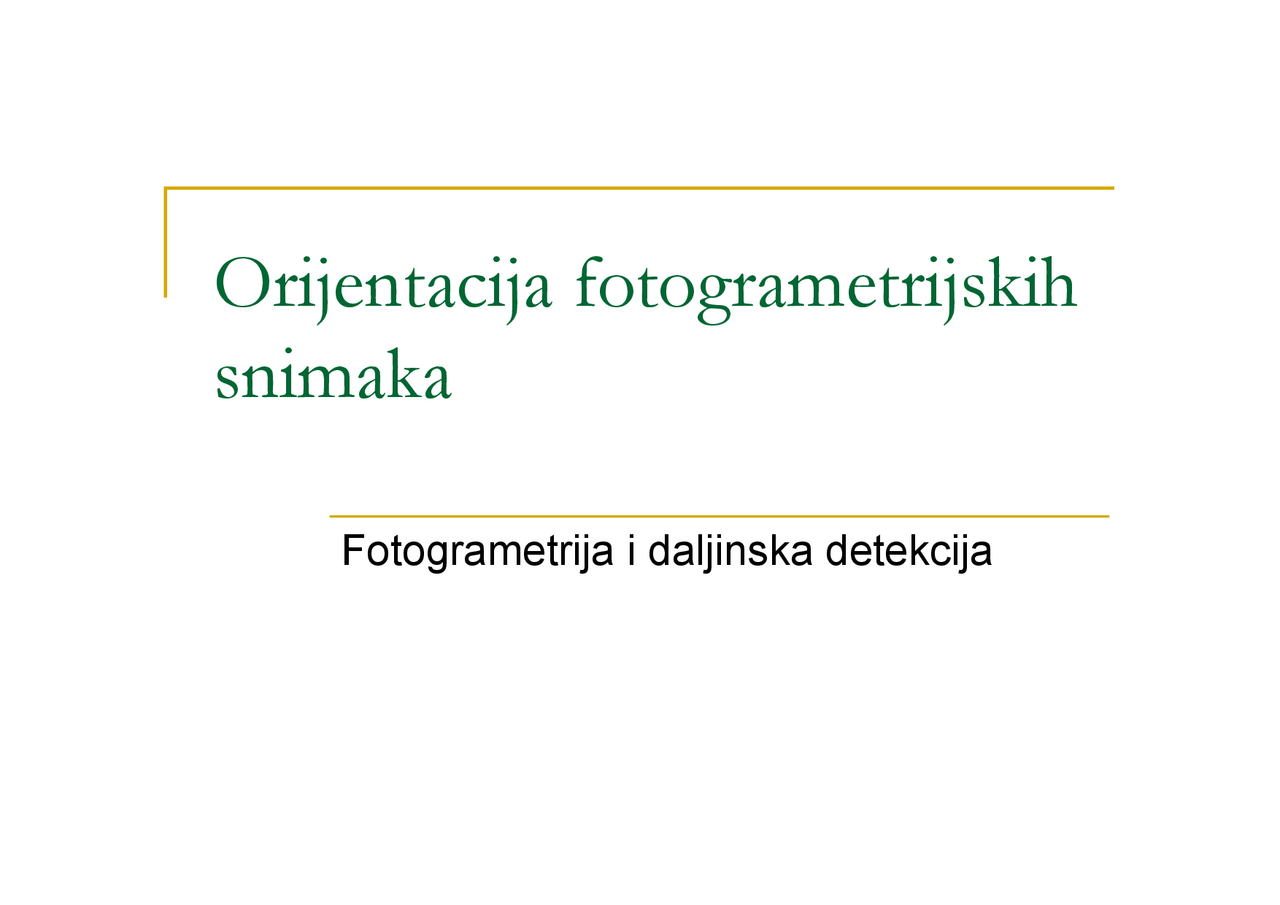

Orijentacija fotogrametrijskih

snimaka

Fotogrametrija i daljinska detekcija

Stereoskopski način posmatranja

 Za restituciju snimka koji formiraju jedan

prostorni model, moraju se u oba snimka

odabrati, odnosno izmeriti, korspondirajuće

tačke na snimcima. Ovaj postupak se može

najjednostavnije, najbrže i najtačnije obaviti

uz pomoć streoskopije

Džepni stereoskop

Stereoskop sa ogledalima

Anaglifski postupak

Polarizacioni filteri

LCD naizmenicni zatvaraci

LCD naizmenicni zatvaraci

Spoljna orijentacija snimka

 Merenja

 Slikovne koordinate

 Modelske koordinate

 Stereopar (12 elemenata spoljne orijentacije)

 Jednovremeno određivanje svih 12 elemenata spoljne

orijentacije

 Dva koraka (relativna 5 + apsolutna orijentacija 7

elemenata spoljne orijentacije)

 Tehnologija

 Optičko-mehanički postupak

 Numerički (analitički) postupak

Spoljna orijentacija snimka – prostorno presecanje nazad

 1. Date veličine

 (ξ,η, X, Y, Z)i (i=1,2,...n) n≥ 3  (c, ξ 0 ,η 0 )

 2. Tražene veličine

 (X 0 , Y 0 , Z 0 , ω, ϕ, κ)

 3. Matematički model izravnanja

 broj merenja – 2n, n broj orijentacionih tačaka  broj nepoznatih - 6

Spoljna orijentacija prostornim presecanjem nazad – jednovremeno određivanje 12 elemenata SO  Neophodno je određivanje približnih vrednosti za elemente spoljne orijentacije  Kod primene za određivanje elementa spoljne orijentacije za stereopar ne koristi se informacija da se homologni zrakovi međusobno seku u tačkama objekta  Za svaki snimak potrebne su najmanje 3 orijentacione tačke sa poznatim koordinatama X,Y i Z  Postupak orijentacije stereopara ne može se koristiti kod analognih fotogrametrijskih instrumenata

Spoljna orijentacija stereopara – dva koraka (relativna i apsolutna orijentacija)  Koristi se informacija da se homologni zrakovi međusobno seku u tačkama objekta ( relativna orijentacija, 5 elemenata)  Potrebne su najmanje 2 orijentacione tačke sa poznatim koordinatama X,Y i Z i jedna orijentaciona tačka sa poznatom Z koordinatom ( apsolutna orijentacija, 7 elemenata)  Postupak orijentacije stereopara se može koristiti kod analognih fotogrametrijskih instrumenata

Relativna orijentacija – numerički postupak sa modelskim koordinatama za približno vertikalne snimke (empirijska orijentacija na analognom fotogrametrijskom instrumentu

Empirijska relativna orijentacija stereopara na analognom fotogrametrijskom instrumentu – optičkomehanički postupak

 Gruberov metod (Oto von Gruber)

 eliminacija y-paralakse u tački rotacijom projektora,  poništavanje y-paralakse u sledećoj tački bez uvođenja nove paralakse u prethodnoj tački  nastavljanje procedure dok se ne eliminišu y-paralakse u bar 5 dobro raspoređenih tačaka  pre poništavanja y-paralakse u nekoj tački poništava se x-paralaksa u toj tački  Paralakse se poništavaju u Gruberovim tačkama
