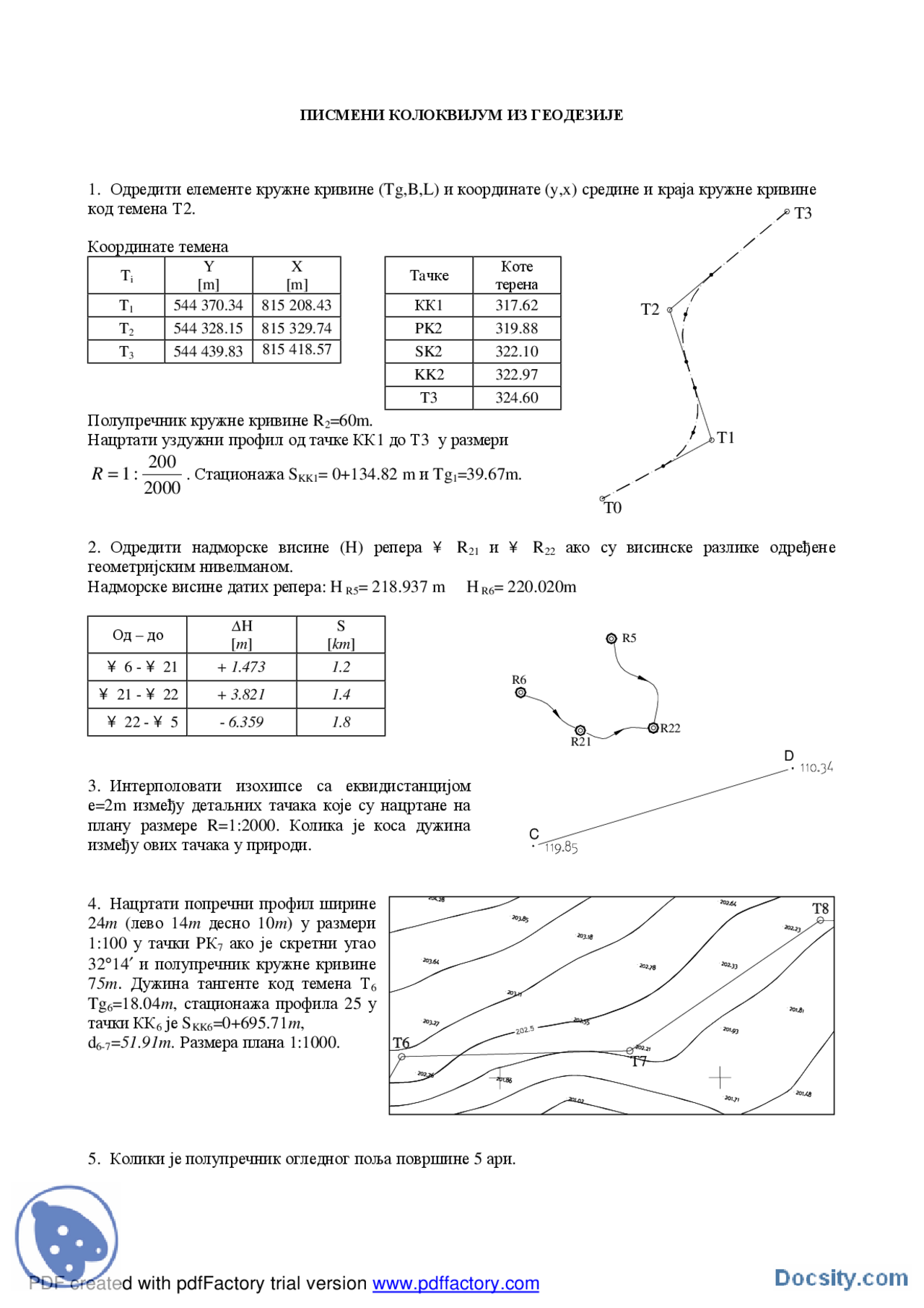

ПИСМЕНИ КОЛОКВИЈУМ ИЗ ГЕОДЕЗИЈЕ
1. Одредити елементе кружне кривине (Tg,B,L) и координате (y,x) средине и краја кружне кривине
код темена Т2.
Координате темена
Ti Y
[m] X
[m] Taчке Коте
терена
T1 544 370.34 815 208.43 КК1 317.62
T2 544 328.15 815 329.74 PK2 319.88
T3 544 439.83 815 418.57 SK2 322.10
KK2 322.97
T3 324.60
Полупречник кружне кривине R2=60m.
Нацртати уздужни профил од тачке КК1 до Т3 у размери
2000
200
:1=R. Стационажа SKK1= 0+134.82 m и Tg1=39.67m.
2. Одредити надморске висине (H) репера ¥ R21 и ¥ R
22 ако су висинске разлике одређене
геометријским нивелманом.
Надморске висине датих репера: H R5= 218.937 m H R6= 220.020m
Од – до ∆H
[m] S
[km]
¥ 6 - ¥ 21 + 1.473 1.2
¥ 21 - ¥ 22 + 3.821 1.4
¥ 22 - ¥ 5 - 6.359 1.8
3. Интерполовати изохипсе са еквидистанцијом
е=2m између детаљних тачака које су нацртане на
плану размере R=1:2000. Колика је коса дужина
између ових тачака у природи.
4. Нацртати попречни профил ширине
24m (лево 14m десно 10m) у размери
1:100 у тачки PК
7
ако је скретни угао
32°14′ и полупречник кружне кривине
75m. Дужина тангенте код темена Т6
Tg6=18.04m, стационажа профила 25 у
тачки КК6 је SKK6=0+695.71m,
d6-7=51.91m. Размера плана 1:1000.
5. Колики је полупречник огледног поља површине 5 ари.
T0
T3
T2
T1
C
D
R5
R22
R21
R6
