Ständige Lasten
- Erddruck
- Wasserdruck
- Eigenlasten

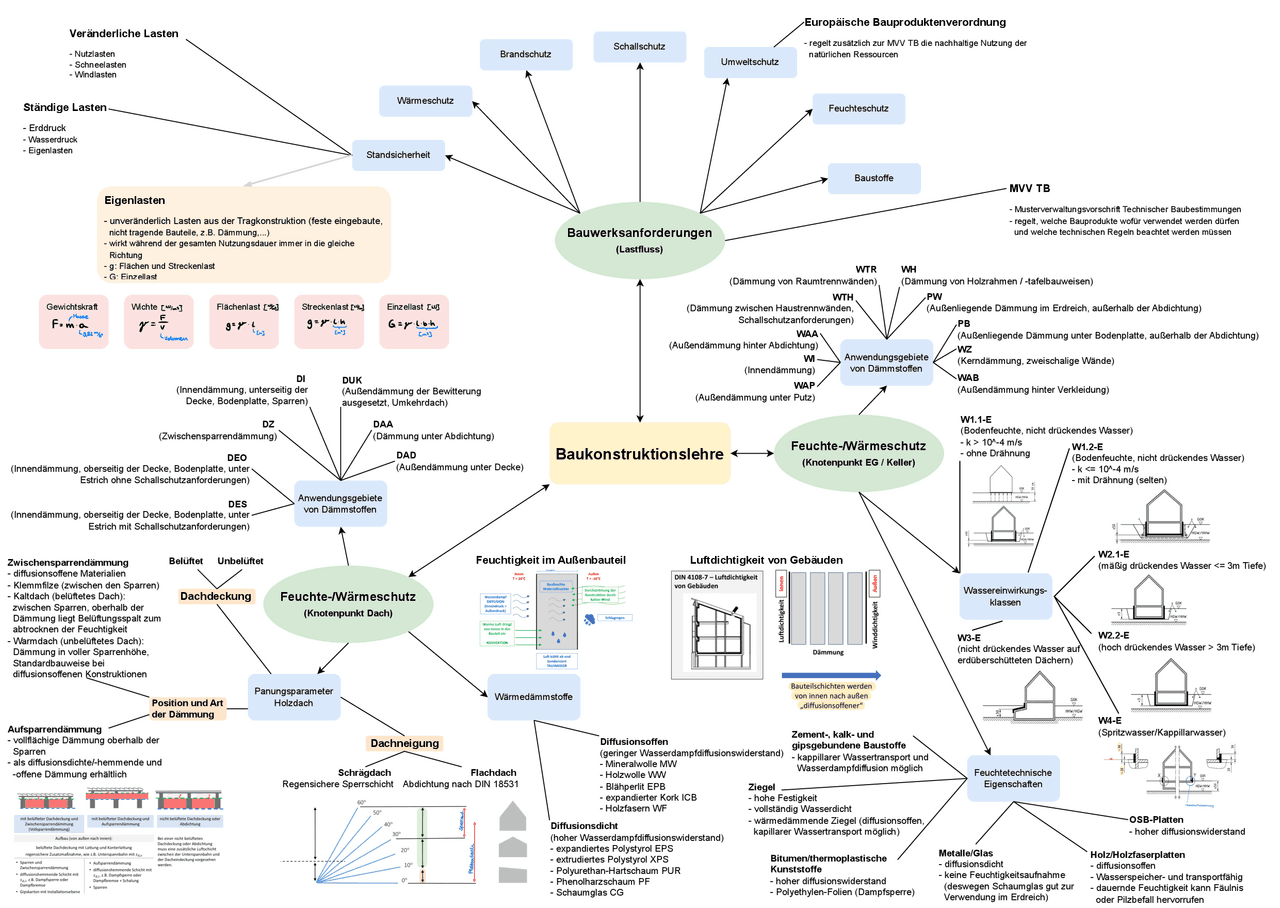

Baukonstruktionslehre
Bauwerksanforderungen
(Lastfluss)
Feuchte-/Wärmeschutz
(Knotenpunkt Dach)
Feuchte-/Wärmeschutz
(Knotenpunkt EG / Keller)
Standsicherheit
Wärmeschutz Feuchteschutz
Schallschutz
Brandschutz Umweltschutz
Baustoffe
Veränderliche Lasten
- Nutzlasten
- Schneelasten
- Windlasten
MVV TB
- Musterverwaltungsvorschrift Technischer Baubestimmungen
- regelt, welche Bauprodukte wofür verwendet werden dürfen
und welche technischen Regeln beachtet werden müssen
Europäische Bauproduktenverordnung
- regelt zusätzlich zur MVV TB die nachhaltige Nutzung der
natürlichen Ressourcen
Gewichtskraft Wichte Flächenlast Streckenlast Einzellast
Eigenlasten
- unveränderlich Lasten aus der Tragkonstruktion (feste eingebaute,
nicht tragende Bauteile, z.B. Dämmung,...)
- wirkt während der gesamten Nutzungsdauer immer in die gleiche
Richtung
- g: Flächen und Streckenlast
-G: Einzellast
Anwendungsgebiete
von Dämmstoffen
Feuchtigkeit im Außenbauteil
Luftdichtigkeit von Gebäuden
DAD
(Außendämmung unter Decke)
DAA
(Dämmung unter Abdichtung)
DUK
(Außendämmung der Bewitterung
ausgesetzt, Umkehrdach)
DZ
(Zwischensparrendämmung)
DI
(Innendämmung, unterseitig der
Decke, Bodenplatte, Sparren)
DEO
(Innendämmung, oberseitig der Decke, Bodenplatte, unter
Estrich ohne Schallschutzanforderungen)
DES
(Innendämmung, oberseitig der Decke, Bodenplatte, unter
Estrich mit Schallschutzanforderungen)
Panungsparameter
Holzdach
Dachneigung
Schrägdach
Regensichere Sperrschicht
Flachdach
Abdichtung nach DIN 18531
Dachdeckung
Belüftet Unbelüftet
Position und Art
der Dämmung
Zwischensparrendämmung
- diffusionsoffene Materialien
- Klemmfilze (zwischen den Sparren)
- Kaltdach (belüftetes Dach):
zwischen Sparren, oberhalb der
Dämmung liegt Belüftungsspalt zum
abtrocknen der Feuchtigkeit
- Warmdach (unbelüftetes Dach):
Dämmung in voller Sparrenhöhe,
Standardbauweise bei
diffusionsoffenen Konstruktionen
Aufsparrendämmung
- vollflächige Dämmung oberhalb der
Sparren
- als diffusionsdichte/-hemmende und
-offene Dämmung erhältlich
Wärmedämmstoffe
Diffusionsoffen
(geringer Wasserdampfdiffusionswiderstand)
- Mineralwolle MW
- Holzwolle WW
- Blähperlit EPB
- expandierter Kork ICB
- Holzfasern WF
Diffusionsdicht
(hoher Wasserdampfdiffusionswiderstand)
- expandiertes Polystyrol EPS
- extrudiertes Polystyrol XPS
- Polyurethan-Hartschaum PUR
- Phenolharzschaum PF
- Schaumglas CG
Anwendungsgebiete
von Dämmstoffen
WAB
(Außendämmung hinter Verkleidung)
WAA
(Außendämmung hinter Abdichtung)
WAP
(Außendämmung unter Putz)
WZ
(Kerndämmung, zweischalige Wände)
WH
(Dämmung von Holzrahmen / -tafelbauweisen)
WI
(Innendämmung)
WTR
(Dämmung von Raumtrennwänden)
WTH
(Dämmung zwischen Haustrennwänden,
Schallschutzanforderungen)
PW
(Außenliegende Dämmung im Erdreich, außerhalb der Abdichtung)
PB
(Außenliegende Dämmung unter Bodenplatte, außerhalb der Abdichtung)
Feuchtetechnische
Eigenschaften
Holz/Holzfaserplatten
- diffusionsoffen
- Wasserspeicher- und transportfähig
- dauernde Feuchtigkeit kann Fäulnis
oder Pilzbefall hervorrufen
Zement-, kalk- und
gipsgebundene Baustoffe
- kappillarer Wassertransport und
Wasserdampfdiffusion möglich
Ziegel
- hohe Festigkeit
- vollständig Wasserdicht
- wärmedämmende Ziegel (diffusionsoffen,
kapillarer Wassertransport möglich)
Metalle/Glas
- diffusionsdicht
- keine Feuchtigkeitsaufnahme
(deswegen Schaumglas gut zur
Verwendung im Erdreich)
Bitumen/thermoplastische
Kunststoffe
- hoher diffusionswiderstand
- Polyethylen-Folien (Dampfsperre)
OSB-Platten
- hoher diffusionswiderstand
Wassereinwirkungs-
klassen
W1.1-E
(Bodenfeuchte, nicht drückendes Wasser)
- k > 10^-4 m/s
- ohne Drähnung W1.2-E
(Bodenfeuchte, nicht drückendes Wasser)
- k <= 10^-4 m/s
- mit Drähnung (selten)
W2.1-E
(mäßig drückendes Wasser <= 3m Tiefe)
W2.2-E
(hoch drückendes Wasser > 3m Tiefe)
W3-E
(nicht drückendes Wasser auf
erdüberschütteten Dächern)
W4-E
(Spritzwasser/Kappillarwasser)
[kN/m3]
[PYm2]
[kN/m]
[KN]
F-Mas
e
E
g
=
j
.
C
.
h
G
=
j
.
(
.
b
-
h
V
=
n
g
=
v
.
4 [n]
&
n]
-
(9
,
814/2
(volumen
[m3]
