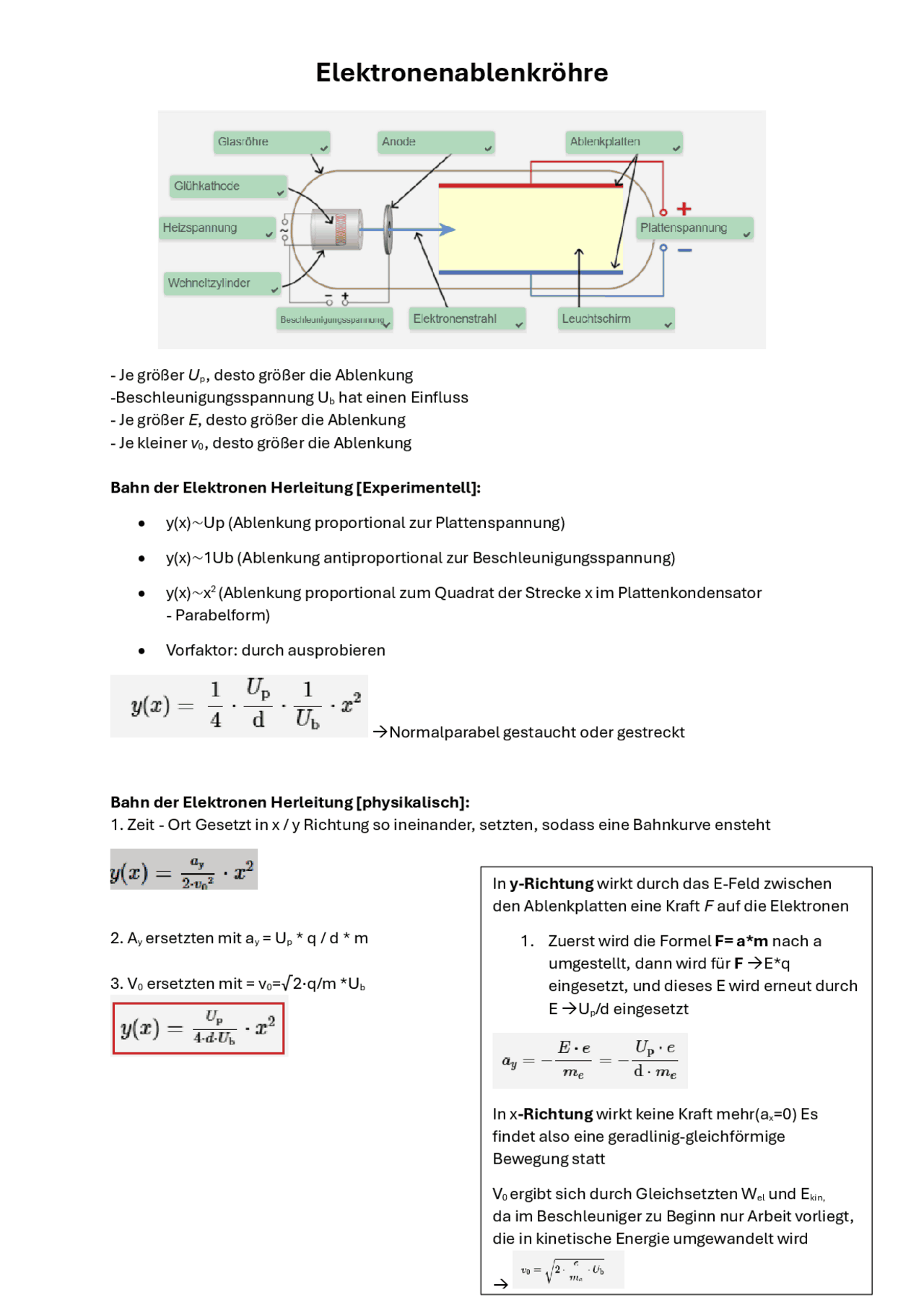

Elektronenablenkröhre
- Je größer Up, desto größer die Ablenkung
-Beschleunigungsspannung Ub hat einen Einfluss
- Je größer E, desto größer die Ablenkung
- Je kleiner v0, desto größer die Ablenkung
Bahn der Elektronen Herleitung [Experimentell]:
• y(x)∼Up (Ablenkung proportional zur Plattenspannung)
• y(x)∼1Ub (Ablenkung antiproportional zur Beschleunigungsspannung)
• y(x)∼x2 (Ablenkung proportional zum Quadrat der Strecke x im Plattenkondensator
- Parabelform)
• Vorfaktor: durch ausprobieren
→Normalparabel gestaucht oder gestreckt
Bahn der Elektronen Herleitung [physikalisch]:
1. Zeit - Ort Gesetzt in x / y Richtung so ineinander, setzten, sodass eine Bahnkurve ensteht
2. Ay ersetzten mit ay = Up * q / d * m
3. V0 ersetzten mit = v0=√2⋅q/m *Ub
In y-Richtung wirkt durch das E-Feld zwischen
den Ablenkplatten eine Kraft F auf die Elektronen
1. Zuerst wird die Formel F= a*m nach a
umgestellt, dann wird für F →E*q
eingesetzt, und dieses E wird erneut durch
E →Up/d eingesetzt
In x-Richtung wirkt keine Kraft mehr(ax=0) Es
findet also eine geradlinig-gleichförmige
Bewegung statt
V0 ergibt sich durch Gleichsetzten Wel und Ekin,
da im Beschleuniger zu Beginn nur Arbeit vorliegt,
die in kinetische Energie umgewandelt wird
→
