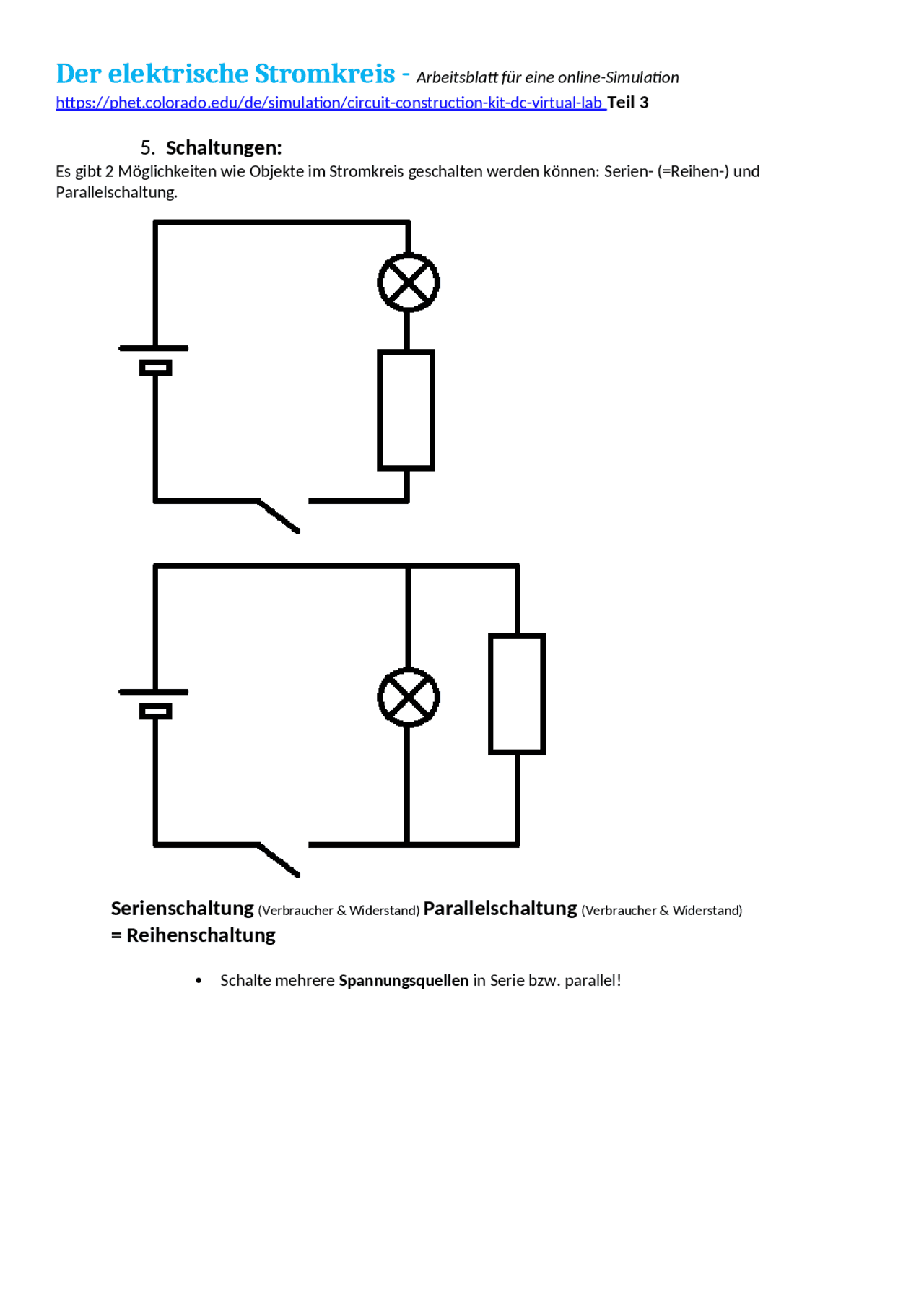

Es gibt 2 Möglichkeiten wie Objekte im Stromkreis geschalten werden können: Serien- (=Reihen-) und Parallelschaltung.
Schalte mehrere Spannungsquellen in Serie bzw. parallel!
Bei Serienschaltung: Bei Parallelschaltung: Wie verhält sich die Gesamtspannung? à wird aufgeteilt à alle gleiche Spannung Wie verhält sich die Gesamtstromstärke? à sinkt à steigt Welchen Sinn kann so eine Schaltung haben? à geringere Stromstärke à jede Lampe kann einzeln ein- und ausgeschalten werden Schalte mehrere Verbraucher bzw. ( _unterschiedliche!_* ) Widerstände in Serie bzw. parallel! *verändere den Wert der Widerstände indem du sie anklickst! Bei Serienschaltung: Bei Parallelschaltung: Wie verhält sich die Gesamtspannung? à größer à gleich Wie verhält sich die Gesamtstromstärke? à steigt à gleich Wie verhält sich die Spannung an den einzelnen à unterschiedlich à unterschiedlich Widerständen/ Verbrauchern? Wie verhält sich die Stromstärke in den einzelnen à gleich à unterschiedlich Widerständen/ Verbrauchern? Wie müssen Amperemeter bzw. Voltmeter sinnvoller Weise geschalten werden? Probiere jeweils beide Möglichkeiten aus! Wieso ist jeweils nur 1 Möglichkeit sinnvoll? à Das Voltmeter muss immer parallel geschalten werden, denn sonst kann die Spannung nicht gemessen werden. à Das Amperemeter muss immer in Serie geschalten werden, denn sonst fließt unterschiedlich Strom durch das Amperemeter und den Widerstand.
