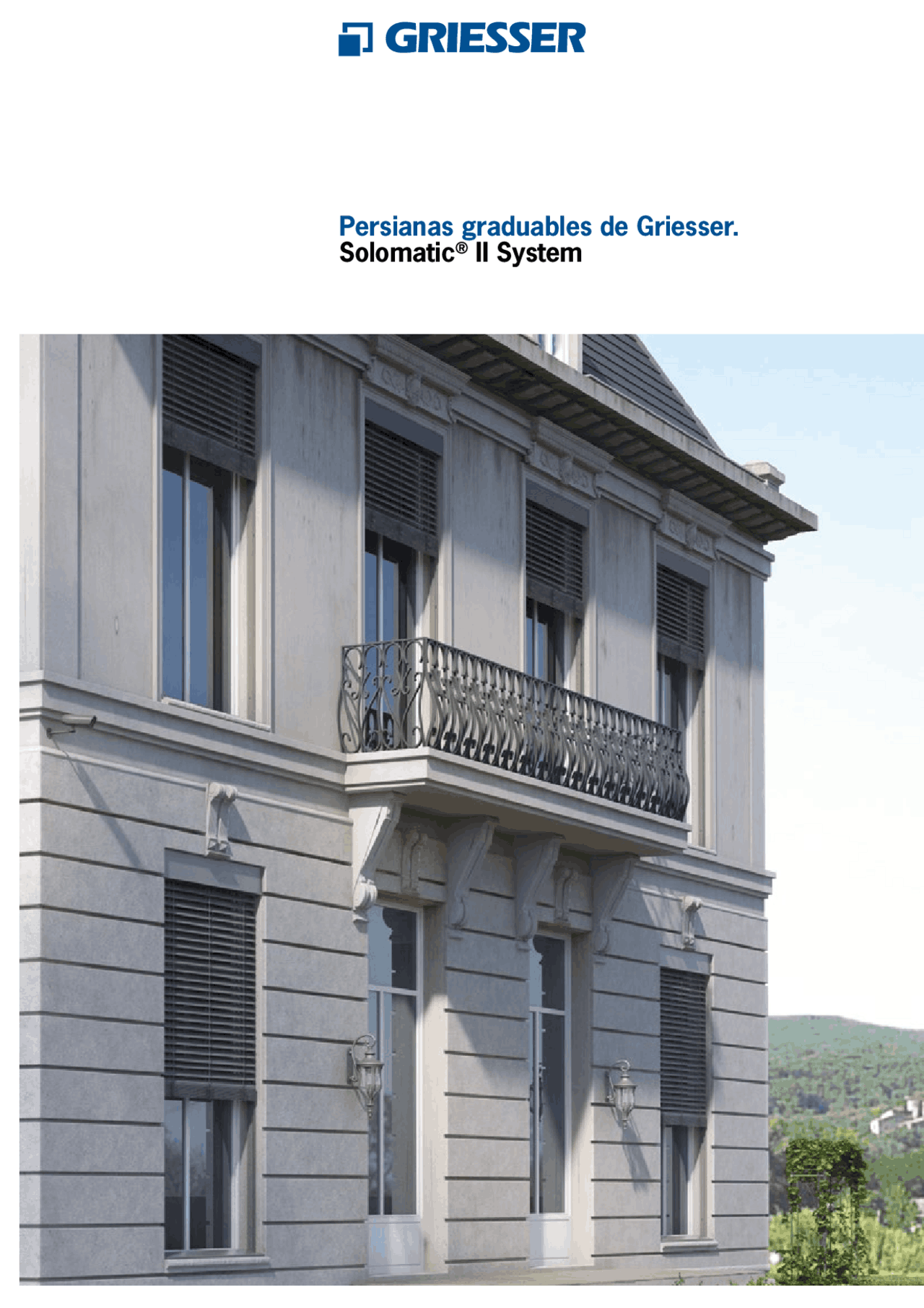

Persianas graduables de Griesser.

Solomatic®^ II System

Posición de trabajo (opción)

Dos anchos de lamas

Cintas de regulación

Aspectos destacados del producto

Solomatic®^ II System

Solomatic ®^ II System Box

Solomatic ®^ II System Profil

Medidas exactas – compra y montaje sencillos

Cubierta de tornillos (negro / blanco / gris)

En contacto con el marco de la ventana

El sistema de per- sianas autoportante

VENTAJAS DEL PRODUCTO DETALLADAS

Sistema de persianas autoportante El sistema Solomatic ®^ II es un sistema autoportante que se coloca en el marco de la ventana. Existen orificios de montaje laterales o traseros para fijar las guías. Así se reducen los puentes térmicos en la zona del dintel.

Medidas exactas – compra y montaje sencillos Debido al compacto sistema de persianas, las medidas deben tomarse de tal manera que el ancho, la altura y la profundidad del producto se adapten a su instalación por completo. De este modo, la compra es muy sencilla y el montaje muy rápido. El ancho del sistema no necesita fijación adicional.

Dos anchos de lamas Solomatic ®^ II 80 es equivalente al estándar de construcciones actuales. Solomatic ®^ II 70 está destinada a las medidas más estrechas en reformas y modifi- caciones de viviendas más antiguas.

Posición de trabajo (opción) En ocasiones, el oscurecimiento resultante al descender las persianas estándar re- sulta molesto, principalmente en el puesto de trabajo. La posición de trabajo de las lamas de 48 grados impide estas fases de oscurecimiento al bajar la persiana.

Cintas de regulación Las fibras amarillas de Kevlar garantizan una dilatación y encogimiento mínimos, el cierre de la lama permanece óptimo durante años.

Solomatic ®^ II System Box El cajón se camufla con elegancia en la fachada. Hasta un ancho máximo de 4 m no se necesita fijación adicional.

Solomatic ®^ II System Profil El sistema de profil de Solomatic ®^ II se usa para el montaje oculto en nicho. Hasta un ancho máximo de 4,5 m no se necesita fijación adicional.

RAL 9006

RAL 9007/VSR 907 RAL 8019

RAL 9010

RAL 7022

RAL 9016

RAL 7016

VSR 140 - Metallic

BiColor Las persianas graduables tienen nuevos tonos de color. Si en el exterior dominan varios colores, en el interior un tono claro neutro puede optimizar la función de la persiana. Elija su combinación de colores preferida de nuestras dos colecciones Gri- Colors y GriRal (excl. colores estándar), según sus preferencias. La vista interna muestra el color exterior en la arista de rebordeado. Nuestras reco- mendaciones para colores de interior: blanco (VSR 901), gris claro (VSR 904) o gris medio (VSR 130).

PREMIUM COLORS

GriRal Colors Nuestra colección de colores GriRal se compone de 50 tonos de colores RAL diferen- tes. Desde amarillo arena hasta blanco tráfico: le ofrecemos una amplia selección de colores para cada segmento de color. Estamos convencidos de que, también con esta gama de colores, hemos dado con el tono perfecto para satisfacer sus necesidades.

GriColors El surtido GriColors abarca las cuatro colecciones Vidrio & Piedra, Sol & Fuego, Agua & Musgo y Tierra & Madera: 100 tonalidades cromáticas – del blanco más puro al rojo intenso, pasando por el azul infinito y el marrón natural.

NUESTROS COLORES

GRIESSER BESTSELLER COLORS

Estructuras superficiales Brillo satinado

Estructuras superficiales Brillo satinado

Nuestro Confort

min.

p

hl

hs

gh

tn min.

77 37

27

Sección vertical SOLOMATIC ®^ II SYSTEM PROFIL

Sistema de profil para montaje en nicho Profil Fix de aluminio profilado para la fijación del puente.

Profundidad de nicho

Solomatic ®^ II 70 System Profil

Solomatic ®^ II 80 System Profil Profundidad de nicho (tn) Altura luz (hl) Altura del dintel (hs)

Las medidas del dintel reflejan valores aproximados, por razones técnicas pueden mostrar desviaciones tanto al alza como a la baja.

Rieles guía Rieles guía Fix 27 x 77 mm, de aluminio de extrusión para la guía del tejido y la fijación del estor lateral o hacia atrás. Un burlete integrado atenúa el ruido del viento.

Rieles guía laterales

Profil portante

DIMENSIONES MÁXIMAS VERSIÓN PROFIL

bk ancho construcción (detrás de guías) Mínimo Solomatic ®^ II 70 System Profil 600 Solomatic ®^ II 80 System Profil 600 Máximo Solomatic ®^ II 70 System Profil 4500 Solomatic ®^ II 80 System Profil 5000

En construcciones y edificios altos muy expuestos a los efectos del viento, el valor máximo deberá reducirse caso por caso (véase las indicaciones de uso).

hl altura luz Mínimo Solomatic ®^ II 70 System Profil 440 Solomatic ®^ II 80 System Profil 390 Máximo Solomatic ®^ II 70 System Profil 4500 Solomatic ®^ II 80 System Profil 5000

bk × hl superficie máxima admisible Persiana individual Solomatic ®^ II System Profil 15 m^2 System Solomatic ®^ II solamente motorizado, no acoplable. LEYENDA bk = Ancho construcción gh = Altura totale hl = Altura luz p = Altura paquete hs = Altura de nicho (p + mín. 5) tn = Profundidad de nicho Todas las medidas en mm.

DIMENSIONES MÁXIMAS VERSIÓN BOX

bk ancho construcción (detrás de guías) Mínimo Solomatic ®^ II 70 System Box 600 Solomatic ®^ II 80 System Box 600 Máximo Solomatic ®^ II System Box 4000

En construcciones y edificios altos muy expuestos a los efectos del viento, el valor máximo deberá reducirse caso por caso (véase las indicaciones de uso).

gh Altura totale Mínimo Solomatic ®^ II 70 System Box 590 Solomatic ®^ II 80 System Box 630 Máximo Solomatic ®^ II 70 System Box 4845 Solomatic ®^ II 80 System Box 4845

bk × hl superficie máxima admisible Persiana individual Solomatic ®^ II System Box 15 m^2 System Solomatic ®^ II solamente motorizado, no acoplable.

Su distribuidor:

Griesser, protección solar. Calidad desde 1882. www.griessergroup.com

Reservado el derecho deintroducir modificaciones
