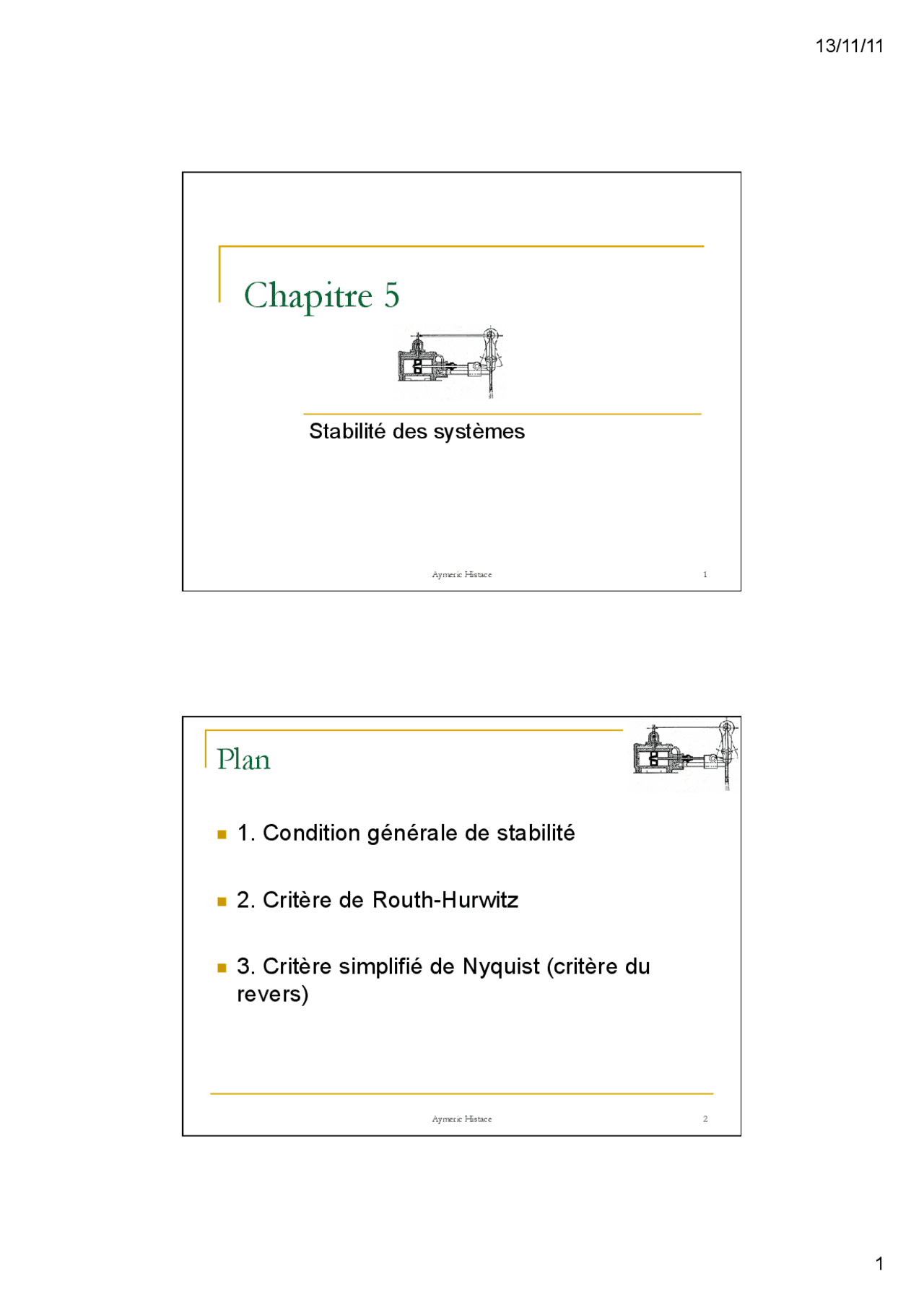

13/11/11
1
Chapitre 5
Stabilité des systèmes
Aymeric Histace 1
Plan
n 1. Condition générale de stabilité
n 2. Critère de Routh-Hurwitz
n 3. Critère simplifié de Nyquist (critère du
revers)
Aymeric Histace 2
Prepare for your exams
Study with the several resources on Docsity
Earn points to download
Earn points by helping other students or get them with a premium plan
Guidelines and tips
Prepare for your exams
Study with the several resources on Docsity
Earn points to download
Earn points by helping other students or get them with a premium plan
Les informations sur tous les jours de repos
Typology: Exercises
2022/2023
1 / 31
This page cannot be seen from the preview
Don't miss anything!
Related documents
Partial preview of the text
Download Automated for the beginning and more Exercises Law in PDF only on Docsity!
Chapitre 5
Stabilité des systèmes
Aymeric Histace 1
Plan
n 1. Condition générale de stabilité
n 2. Critère de Routh-Hurwitz
n 3. Critère simplifié de Nyquist (critère du
revers)
Aymeric Histace 2
Plan
n 1. Condition générale de stabilité
n 2. Critère de Routh-Hurwitz
n 3. Critère simplifié de Nyquist (critère du
revers)
Aymeric Histace 3
Condition générale
n Définition
Un système est stable s'il retourne naturellement
vers son état d'équilibre après en avoir été écarté.
Aymeric Histace 4
Condition générale
n Exemples
Aymeric Histace 7 Stable Limite Instable
Condition générale
n Exemple d’un système instable
Aymeric Histace 8 Le pont Tacoma Narrows ( au Puget Sound, Washington, USA ) au moment ou les oscillations ont commencé. Le pont Tacoma Narrows au moment de la catastrophe. NOTE: Le pont était ouvert au trafic le 1 juillet 1940. Il oscillait à chaque fois que le vent se levait. Après 4 mois (i.e. 7 novembre 1940), un vent a produit des oscillations qui augmentèrent en amplitude jusqu’ à la l effondrement du pont.
Condition générale
n Définition mathématique (1) :
q Un système est stable si et seulement si sa
réponse impulsionnelle tend vers 0 lorsque t tend
vers l'infini :
Aymeric Histace 9 lim t !! " # simp ( t ) = h ( t ) = 0
Condition générale
n Conséquences sur les pôles de la FT
q Soit T la fonction de transfert d’un système
industriel. Alors :
Aymeric Histace 10 T ( p ) = N ( p ) D ( p ) Numérateur caractérisé par des zéros Dénominateur caractérisé par des pôles
Condition générale
n Conséquences sur les pôles de la FT
Aymeric Histace (^13)
h ( t ) = e
! (^) it
i = 1 n
" e^
j " it ! (^) i < 0 ! (^) i > 0
stable instable
Condition générale
n Conséquences sur les pôles de la FT
q On en déduit donc le critère de stabilité suivant :
Un système (linéaire) est stable si et seulement
si tous ses pôles sont à partie réelle strictement
négative
Aymeric Histace 14 Re( pi ) < 0
Condition générale
n Conséquences sur les pôles de la FT
q Lieu des pôles (lieu d’Evans):
Aymeric Histace 15 stable instable limite (0;0)
Condition générale
n Remarques
q Ces critères de stabilité restent difficiles à utiliser
en pratique en particulier pour les systèmes
d’ordre élevé (calcul des pôles)
q On préfèrera alors soit le critère algébrique de
Routh-Hurwitz lorsque la TBF est connue
q Le critère du revers (Nyquist simplifié) lorsque
seule la TBO est connue
Aymeric Histace 16
Critère de Routh-Hurwitz
n Principe :
q Ce critère est issu d’une méthode qui permet
de décompter le nombre de racines à partie
réelle positive ou nulle du polynôme D(p).
q Il s’applique en deux temps et ne nécessite pas
le calcul des pôles.
Aymeric Histace 19
D ( p ) = a 0 + a 1 p + a 2 p
2
+... + an! 1 p
n! 1
+ an p
n
Critère de Routh-Hurwitz
n 1 re^ partie du critère
q Tous les coefficients ai de D doivent être de
même signe et non nuls
q Dans le cas contraire le système est
instable.
Aymeric Histace 20
D ( p ) = a 0 + a 1 p + a 2 p
2
+... + an! 1 p
n! 1
+ an p
n
Critère de Routh-Hurwitz
n 2 nde^ partie du critère :
q On construit le tableau suivant : Aymeric Histace 21
Critère de Routh-Hurwitz
n 2 nde^ partie du critère :
q On construit le tableau suivant : Aymeric Histace 22 La première ligne contient les coefficients des termes en pn-2k, dans l’ordre des puissances décroissantes. La deuxième ligne contient les coefficients des termes en pn-1-2k, et se termine suivant la parité de n.
Critère de Routh-Hurwitz
n 2 nde^ partie du critère :
q Les coefficients des lignes suivantes se calculent sous forme de déterminant: q Rappel : q Si nécessaire, une case vide est prise égale à zéro. Aymeric Histace 25 a b c d = a! d " c! b
Critère de Routh-Hurwitz
n Condition de stabilité :
q Le système est stable si et seulement si tous les termes de la première colonne (colonne du pivot) sont strictement positifs. Aymeric Histace 26
Critère de Routh-Hurwitz
n Exemple 1 :
Aymeric Histace 27
Critère de Routh-Hurwitz
n Exemple 1 :
Aymeric Histace 28
Critère de Routh-Hurwitz
n Exemple 1 :
Aymeric Histace 31
Critère de Routh-Hurwitz
n Exemple 1 :
Aymeric Histace 32
Critère de Routh-Hurwitz
n Exemple 1 :
Aymeric Histace 33
Critère de Routh-Hurwitz
n Exemple 1 :
Aymeric Histace 34 b 2 = ! 1 " ( 1 " 1! 1 " 3 ) 1 = 2
Critère de Routh-Hurwitz
n Exemple 1 :
Aymeric Histace 37
Critère de Routh-Hurwitz
n Exemple 1 :
Aymeric Histace 38 b 0 = ! 1 " ( 1 " 0! 1 " 1 ) 1 = 1
Critère de Routh-Hurwitz
n Exemple 1 :
Aymeric Histace 39
Critère de Routh-Hurwitz
n Exemple 1 :
Aymeric Histace 40
