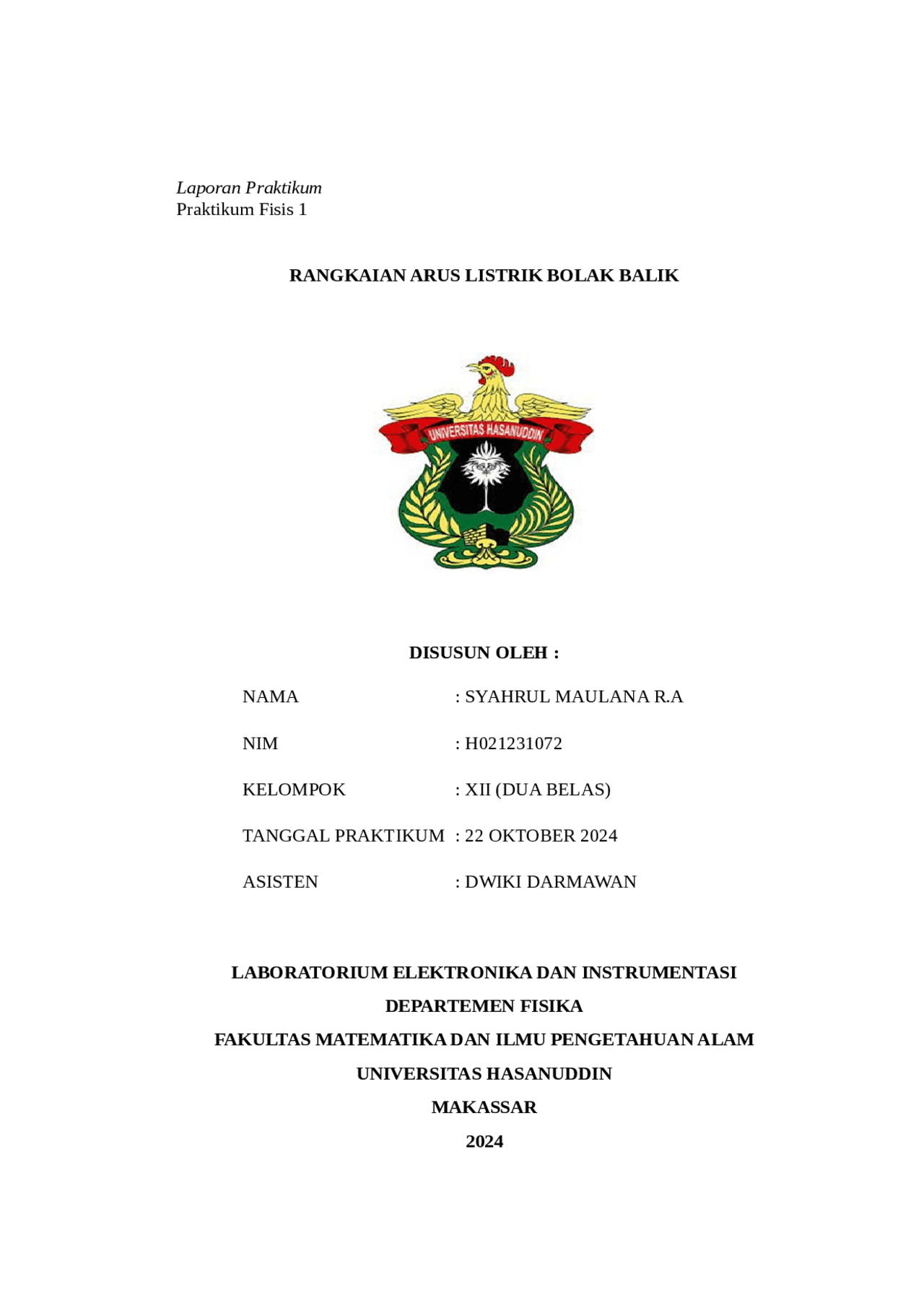

Laporan Praktikum
Praktikum Fisis 1
I.1 Latar Belakang
Seiring dengan perkembangan teknologi dan meningkatnya kebutuhan
akan sistem elektronik yang semakin canggih, penting untuk memiliki aplikasi
modern yang tidak hanya cepat tetapi juga akurat dalam menyelesaikan
permasalahan fisika. Salah satu komponen kunci dalam perhitungan numerik
dalam elektronika adalah rangkaian RC, yang melibatkan proses pengisian dan
pengosongan kapasitor. Pengisian dan pengosongan ini merupakan fungsi
eksponensial terhadap waktu, sehingga perhitungan yang akurat sangat diperlukan
untuk memahami perilaku arus dan tegangan dalam rangkaian tersebut.
Rangkaian RC adalah salah satu rangkaian dasar yang sering ditemui
dalam kehidupan sehari-hari. Dalam rangkaian ini, kapasitor menyimpan energi
dalam bentuk muatan listrik, sementara resistor mengendalikan aliran arus. Proses
pengisian dan pengosongan kapasitor melalui resistor menyebabkan tegangan dan
arus berubah seiring waktu, sehingga pemahaman mendalam mengenai hubungan
antara waktu, tegangan, dan arus sangat penting.
Pada proses pengisian kapasitor, kapasitor akan terisi oleh muatan listrik
yang berasal dari sumber tegangan hingga mencapai kapasitas maksimumnya.
Semakin lama proses pengisian berlangsung, semakin besar tegangan yang
disimpan oleh kapasitor. Sebaliknya, saat kapasitor mengalami pengosongan,
tegangan yang tersimpan akan berkurang secara eksponensial hingga akhirnya
mencapai nol. Proses ini terjadi karena muatan yang disimpan di dalam kapasitor
dilepaskan melalui resistor, menghasilkan energi yang dapat digunakan untuk
melakukan kerja dalam rangkaian [1]
Oleh karena itu, dilakukan percobaan ini dengan tujuan untuk memahami
suatu prinsip pengisian dan pengosongan energi dalam suatu kapasitor,
menentukan tetapan waktu dan mengetahui suatu kapasitansi kapasitor, serta
membuat grafik pengisian dan pengosongan kapasitor sehingga praktikan dapat
mengetahui dan memahami serta menerapkan dengan baik suatu percobaan
pengisian dan pengosongan kapasitor.
II.1 Prinsip Pengisian Kapasitor
Pengisian kapasitor terjadi ketika kapasitor dihubungkan dengan sumber
tegangan DC melalui sebuah resistor. Pada saat awal pengisian, arus mengalir
dengan kuat karena belum ada tegangan di kapasitor. Tegangan pada kapasitor
secara bertahap meningkat seiring dengan akumulasi muatan di dalamnya,
sedangkan arus yang mengalir mulai menurun. Proses ini akan terus berlanjut
hingga tegangan pada kapasitor mendekati tegangan sumber. Saat tegangan
kapasitor meningkat, arus yang mengalir dalam rangkaian menurun. Ini karena
tegangan pada kapasitor yang meningkat menyebabkan perbedaan potensial antara
sumber dan kapasitor semakin kecil. Arus maksimum terjadi pada saat saklar
ditutup, sementara kapasitor masih dalam kondisi kosong. Seiring waktu, ketika
kapasitor terisi, laju pengisian menurun, menyebabkan arus juga menurun [2].
Pengisian kapasitor bukanlah proses linier, melainkan eksponensial. Pada
awalnya, pengisian berlangsung cepat, namun semakin lama, proses ini melambat.
Tegangan terus mendekati tegangan sumber, tetapi tidak pernah benar-benar
mencapainya dalam waktu yang terbatas. Kondisi ini terjadi karena arus yang
mengalir terus menurun seiring dengan meningkatnya muatan pada kapasitor.
Dalam konteks rangkaian RC, waktu yang diperlukan untuk mengisi kapasitor
hingga 63% dari tegangan sumber dikenal sebagai konstanta waktu. Semakin
besar nilai resistor atau kapasitor, semakin lama waktu pengisian. Pada waktu
empat kali konstanta waktu (4τ), kapasitor hampir terisi penuh, dengan tegangan
yang hampir sama dengan tegangan sumber [3].
Setelah kapasitor terisi penuh, tidak ada lagi arus yang mengalir melalui
rangkaian. Pada titik ini, kapasitor dapat dianggap sebagai sirkuit terbuka, dengan
seluruh tegangan disimpan dalam medan listrik di antara pelat-pelat kapasitor.
Tegangan pada kapasitor akan tetap konstan selama kapasitor tidak terhubung ke
beban atau resistor untuk melepaskan muatannya, dan akan mulai berkurang jika
terhubung ke sirkuit yang dapat mengalirkan arus [3].
II.2 Prinsip Pengosongan Kapasitor
Pengosongan kapasitor terjadi ketika kapasitor yang telah terisi penuh
dilepaskan dari sumber tegangan dan dihubungkan ke rangkaian beban atau
resistor. Saat saklar ditutup, muatan dalam kapasitor mulai mengalir keluar
melalui resistor. Pada saat ini, tegangan dan arus yang mengalir dalam rangkaian
mulai berkurang seiring waktu. Tegangan pada kapasitor menurun secara
eksponensial, sejalan dengan waktu pengosongan. Arus yang mengalir pada
rangkaian juga menurun dengan cara yang sama, karena jumlah muatan yang
tersisa dalam kapasitor semakin berkurang. Proses ini terus berlangsung sampai
muatan dalam kapasitor benar-benar habis, dan arus yang mengalir pun mencapai
nol [4].
Sama halnya dengan pengisian, pengosongan kapasitor juga diatur oleh
konstanta waktu τ\tauτ. Konstanta waktu dalam pengosongan menunjukkan
berapa lama waktu yang dibutuhkan kapasitor untuk melepaskan 63% dari
muatannya. Semakin besar resistansi atau kapasitansi, semakin lama waktu yang
diperlukan untuk mengosongkan kapasitor sepenuhnya. Pengosongan kapasitor
pada rangkaian RC juga tidak sepenuhnya linier, melainkan eksponensial. Pada
awal pengosongan, laju pelepasan muatan sangat cepat, namun semakin lama,
proses ini melambat. Arus yang mengalir berkurang secara bertahap hingga
akhirnya berhenti, ketika semua muatan telah dilepaskan [3].
Saat proses pengosongan berakhir, tegangan dan arus dalam rangkaian
mencapai nol. Pada saat ini, kapasitor kembali ke kondisi awal tanpa muatan, dan
dapat diisi kembali melalui proses pengisian ulang. Proses ini dapat diulang
berkali-kali dalam sistem elektronika yang menggunakan kapasitor sebagai
komponen penyimpan energi [3].
II.3 Konstanta Waktu ( Time Constant )
Konstanta waktu τ adalah parameter penting dalam proses pengisian dan
pengosongan kapasitor pada rangkaian RC. Konstanta waktu didefinisikan sebagai
hasil perkalian antara nilai resistansi R dan kapasitansi C, yaitu
τ = RC. (2.1)
tegangan hampir mencapai nilai puncaknya dalam pengisian, atau mendekati nol
dalam pengosongan [3].
Grafik ini memvisualisasikan perilaku arus dan tegangan terhadap waktu.
Grafik di atas menggambarkan proses pengisian dan pengosongan kapasitor dalam
rangkaian RC, dengan sumbu x mewakili waktu dan sumbu y mewakili tegangan.
Pada kurva pengisian (charging), tegangan meningkat secara eksponensial seiring
waktu. Pada awalnya, tegangan naik dengan cepat karena kapasitor mengisi
muatan dari sumber tegangan. Namun, seiring waktu, laju pengisian melambat
dan tegangan mendekati tegangan maksimum sumber, tetapi tidak pernah
mencapainya secara sempurna dalam waktu terbatas. Sebaliknya, pada kurva
pengosongan (discharging), tegangan menurun secara eksponensial saat kapasitor
melepaskan muatan melalui resistor. Pada awal pengosongan, tegangan turun
dengan cepat, tetapi seperti pada pengisian, laju penurunan melambat seiring
waktu. Tegangan terus menurun hingga mendekati nol saat kapasitor benar-benar
kosong [3].
Kedua kurva ini menggambarkan karakteristik eksponensial dari proses
pengisian dan pengosongan kapasitor, yang diatur oleh konstanta waktu
τ = RC .
Konstanta waktu ini menentukan seberapa cepat kapasitor diisi atau dikosongkan.
Pada setiap interval τ , tegangan pada kapasitor akan mencapai sekitar 63% dari
nilai akhir dalam pengisian, atau turun sebesar 63% dari nilai awal dalam
pengosongan. Grafik pengisian dan pengosongan juga menunjukkan hubungan
Gambar 2.1 Grafik Pengisian dan Pengosongan Kapasitor
erat antara tegangan dan arus dalam kapasitor. Ketika tegangan meningkat, arus
menurun, dan sebaliknya. Hubungan ini menjadi kunci dalam memahami
bagaimana kapasitor bekerja dalam rangkaian, serta pentingnya perhitungan
konstanta waktu untuk mencapai keseimbangan dalam system [3].
II.5 Pengaruh Kapasitas dan Resistansi
Nilai kapasitansi C dan resistansi R memiliki pengaruh langsung terhadap
kecepatan pengisian dan pengosongan kapasitor. Kapasitansi adalah ukuran
kapasitor dalam menyimpan muatan, sedangkan resistansi menentukan hambatan
terhadap aliran arus dalam rangkaian. Semakin besar nilai kapasitansi, semakin
lama waktu yang diperlukan untuk mengisi atau mengosongkan kapasitor.
Resistansi tinggi menyebabkan aliran arus dalam rangkaian terhambat, sehingga
memperlambat pengisian dan pengosongan kapasitor. Dalam rangkaian dengan
resistansi rendah, arus mengalir lebih cepat, sehingga kapasitor dapat diisi atau
dikosongkan lebih cepat. Oleh karena itu, resistansi dan kapasitansi harus dipilih
dengan tepat untuk aplikasi tertentu [4].
Kapasitas besar memungkinkan kapasitor menyimpan lebih banyak
muatan, yang berarti lebih banyak energi listrik yang dapat disimpan. Namun,
untuk mengisi kapasitor dengan kapasitansi besar, dibutuhkan lebih banyak waktu
karena lebih banyak muatan yang harus dipindahkan. Dalam pengosongan,
kapasitor dengan kapasitansi besar juga membutuhkan lebih banyak waktu untuk
melepaskan seluruh muatannya. Selain itu, karena kemampuan untuk menyimpan
energi yang lebih tinggi, kapasitor dengan kapasitansi besar sering digunakan
dalam aplikasi yang memerlukan penyimpanan energi sementara, seperti dalam
sistem penyimpanan energi terbarukan. Meskipun demikian, ukuran fisik dan
biaya kapasitor tersebut juga cenderung lebih tinggi, yang harus dipertimbangkan
dalam desain sirkuit [5].
Hubungan antara resistansi dan kapasitansi juga penting dalam aplikasi
praktis, seperti dalam filter sinyal. Kombinasi nilai R dan C menentukan frekuensi
potong filter, yang mempengaruhi seberapa efektif rangkaian dapat memproses
sinyal tertentu. Oleh karena itu, pemilihan nilai R dan C harus disesuaikan dengan
kebutuhan spesifik aplikasi tersebut. Secara keseluruhan, nilai kapasitansi dan
resistansi mempengaruhi dinamika pengisian dan pengosongan kapasitor. Dengan
