19/12/2023
1

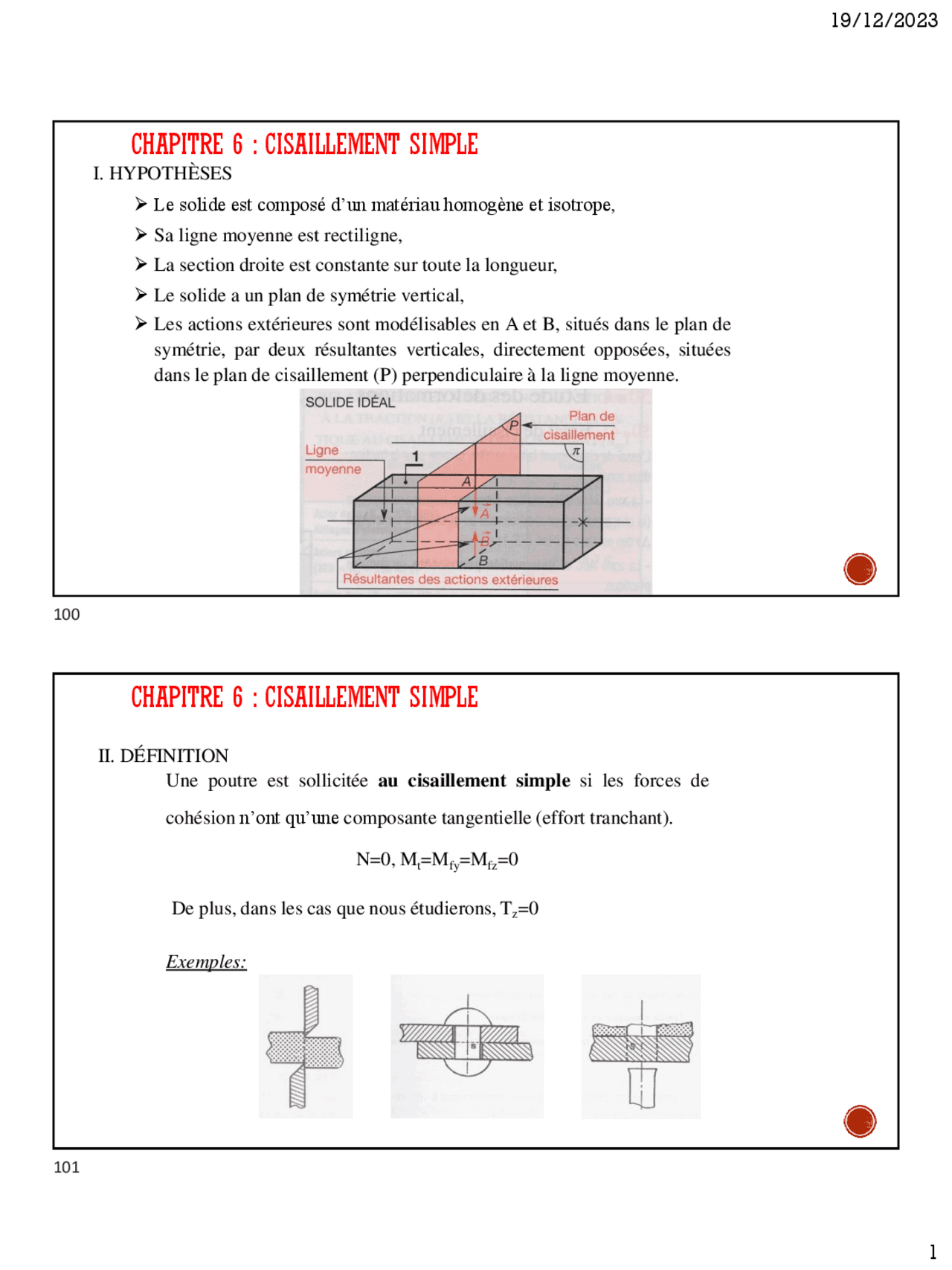

Le solide est composé d’un matériau homogène et isotrope,
Sa ligne moyenne est rectiligne,
La section droite est constante sur toute la longueur,
Le solide a un plan de symétrie vertical,
Les actions extérieures sont modélisables en Aet B, situés dans le plan de
symétrie, par deux résultantes verticales, directement opposées, situées
dans le plan de cisaillement (P) perpendiculaire à la ligne moyenne.
I. HYPOTHÈSES
CHAPITRE 6 : CISAILLEMENT SIMPLE
Une poutre est sollicitée au cisaillement simple si les forces de
cohésion n’ont qu’une composante tangentielle (effort tranchant).
N=0, Mt=Mfy=Mfz=0
De plus, dans les cas que nous étudierons, Tz=0
Exemples:
II. DÉFINITION
CHAPITRE 6 : CISAILLEMENT SIMPLE
100
101
pf3
pf4
pf5

Partial preview of the text

Download COURS CISAILLEMENT SIMPLE and more Slides Material Engineering in PDF only on Docsity!

➢ Le solide est composé d’un matériau homogène et isotrope,

➢ Sa ligne moyenne est rectiligne,

➢ La section droite est constante sur toute la longueur,

➢ Le solide a un plan de symétrie vertical,

➢ Les actions extérieures sont modélisables en A et B, situés dans le plan de

symétrie, par deux résultantes verticales, directement opposées, situées

dans le plan de cisaillement (P) perpendiculaire à la ligne moyenne.

I. HYPOTHÈSES

CHAPITRE 6 : CISAILLEMENT SIMPLE

Une poutre est sollicitée au cisaillement simple si les forces de

cohésion n’ont qu’une composante tangentielle (effort tranchant).

N=0, M

t

=M

fy

=M

fz

De plus, dans les cas que nous étudierons, T z

Exemples:

II. DÉFINITION

CHAPITRE 6 : CISAILLEMENT SIMPLE

100

101

III. CONTRAINTES DANS UNE SECTION DROITE

S

T

Chaque élément de surface S supporte un effort

de cisaillement f contenu dans le plan (S).

On considère qu’il y a répartition uniforme des

contraintes dans la section droite. D’où :

 : contrainte de cisaillement en MPa ou en N/mm

2

T : effort tranchant en N

S : aire de la section droite cisaillée en mm 2

S

f

f

f

Remarque : S représente l’aire totale soumise au cisaillement. Cela

signifie que s’il y a plusieurs plan de cisaillement, il faut considérer

l’aire de la section droite, multipliée par le nombre de plans de

cisaillement.

CHAPITRE 6 : CISAILLEMENT SIMPLE

Essai de cisaillement

Le diagramme de l’essai de cisaillement à la même allure que celui de l’essai de traction.

Pour l’essai de cisaillement, l’abscisse représente l’angle de glissement  (en radians) de la

section S par rapport à la section S 0 et l’ordonnée la contrainte de cisaillement.

IV. ETUDE DES DÉFORMATIONS

e

 max

N/mm²

102

103

IV. ETUDE DES DÉFORMATIONS

CHAPITRE 6 : CISAILLEMENT SIMPLE

V. Condition de résistance

Le dimensionnement des solides soumis au cisaillement se fera en limitant la

valeur de la contrainte tangentielle à une valeur notée R pg (résistance pratique

au glissement = contrainte tangentielle admissible  adm ) définie par :

s

R

pg

e

On obtient ainsi l’inéquation (d’équarrissage) suivante: pg S

T

 R

Limite élastique au

cisaillement

Coefficient de sécurité

CHAPITRE 6 : CISAILLEMENT SIMPLE

106

107

CHAPITRE 6 : CISAILLEMENT SIMPLE

t=50 mm

t

CHAPITRE 6 : CISAILLEMENT SIMPLE

t
