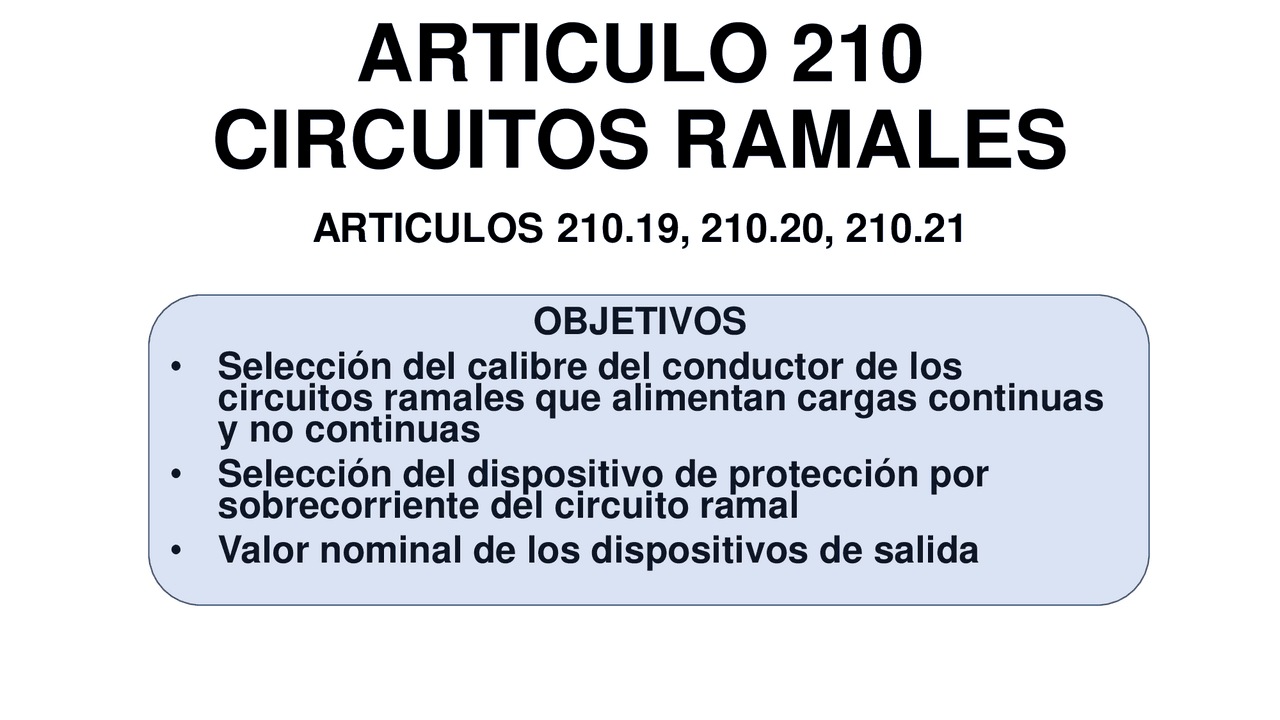

ARTICULO 210

CIRCUITOS RAMALES

ARTICULOS 210.19, 210.20, 210.

OBJETIVOS

  • Selección del calibre del conductor de los

circuitos ramales que alimentan cargas continuas

y no continuas

  • Selección del dispositivo de protección por

sobrecorriente del circuito ramal

  • Valor nominal de los dispositivos de salida
  • 210.19(A)(1) Los conductores de circuitos ramales deben tener

una ampacidad no menor que la carga máxima que van a

alimentar. Los conductores se deben dimensionar para

transportar un valor no menor del mayor valor establecido en

210.19(A)(1)(a) o (b).

(a) Donde un circuito ramal alimenta cargas continuas o cualquier combinación de cargas continuas y no continuas, el calibre mínimo del conductor del circuito ramal debe tener una ampacidad permitida no menor que la carga no continua más el 125% de la carga continua. (b) El calibre mínimo del conductor del circuito ramal debe tener una ampacidad permitida no menor que la carga máxima que se va a alimentar después de la aplicación de cualquier factor de ajuste o de corrección. ARTICULO 210.19 CONDUCTORES – AMPACIDAD MÍNIMA Y CALIBRE MÍNIMO.

ARTICULO 210.19 CONDUCTORES – AMPACIDAD MÍNIMA Y CALIBRE MÍNIMO.

ARTICULO 210.

CONDUCTORES – AMPACIDAD

MÍNIMA Y CALIBRE MÍNIMO.

  • Nota informativa # 4 : Los conductores para circuitos ramales, según se define en el Artículo 100 , dimensionados para evitar una caída de tensión que exceda del 3 % en la salida más lejana de las cargas de energía, calefacción e iluminación o cualquier combinación de dichas cargas, y en los que la caída máxima total de tensión tanto en alimentadores como en circuitos ramales hasta la salida más lejana no exceda del 5 %, ofrecerán una eficiencia de funcionamiento razonable. Ver nota informativa nro. 2 de la sección 215. 2 (A)( 1 )(b) sobre caída de tensión en los conductores del alimentador.

Caida de Voltaje = I x R I = 16 Amp. R = (2 ohms por 1000 pies / 1000 pies) x 200 pies R = 0.4 ohms, cápitulo 9, tabla 9 Caida de Voltaje = 16 Amp. X 0.4 ohms Caida de Voltaje = 6.4 Volts Caida de Voltaje % = 6.4 Volt / 120 Volt Caida de Voltaje % = 5.3% 5.3% excede la recomendación del código del 3% Nota 4 Articulo 210.19(A)(1) ARTICULO 210.19(A)(1) Nota 4 Recomendación del “NEC 2104” sobre la caída de voltaje

ARTICULO 210.19 CONDUCTORES – AMPACIDAD MÍNIMA Y CALIBRE MÍNIMO.

  1. 19 (A)( 3 ) Cocinas y electrodomésticos de cocina. Los conductores de los circuitos ramales que alimenten estufas domésticas, hornos montados en la pared, parrilla de mesón y otros electrodomésticos de cocina, deben tener una ampacidad no inferior a la corriente nominal del circuito ramal y no menor que la carga máxima que deben alimentar. Para estufas de 8 ¾ kW o de mayor capacidad nominal, la capacidad nominal mínima del circuito ramal debe ser de 40 amperes.

ARTICULO 210.19 CONDUCTORES – AMPACIDAD MÍNIMA Y CALIBRE MÍNIMO.

  1. 19 (A)( 4 ) Otras cargas. Los conductores de un circuito ramal que alimenten cargas diferentes de las especificadas en la sección 210. 2 y otros electrodomésticos diferentes de los de cocción, que se especifican en la sección 210. 19 (A)( 3 ), deben tener una ampacidad suficiente para las cargas conectadas y no deben ser más pequeños que el 14 AWG.
ARTICULO
CONDUC-
TORES
AMPACIDA
D MÍNIMA Y
CALIBRE
MÍNIMO.

Calculo del conductor del circuito Ramal para cargas continuas 4500/240V = 18.75A 18.75 x 1.25 = 23.4A [210.19(A)] 10 AWG ampacidad de 30A Tabla 310.15(B)(16) Calentador de Agua (Water Heater) Selección del conductor del circuito ramal (NEC 422.13) Un calentador de agua con capacidad de 120 galones o menos es considerada una carga continua para el cálculo del circuito ramal

Cuando un circuito ramal alimenta cargas continuas o cualquier combinación de cargas continuas y no continuas, el valor nominal del dispositivo de sobrecorriente no debe ser menor a la carga no continua más el 125 % de la carga continua. 210.20 Protección contra sobrecorriente del Circuito Ramal 45 A x 1.25 = 56A [240.4(B), 240.6] Protección por sobrecorriente – 60A 45A Carga continua

Un tomacorriente individual instalado en un circuito ramal individual debe tener valor nominal en amperes no menor a la de dicho circuito. 20A proteccion por sobrecorriente 20A receptáculo individual

210.21(B)(1)Receptáculo individual instalado en un

circuito ramal individual.

30A proteccion por sobrecorriente 30A receptáculo individual 30A circuito ramal individual 20A circuito ramal individual

Receptáculos de 15 Amp. son permitidos en un circuito multisalidas de 20 Amp. 20 Amp. Dispositivo de protección por sobrecorrientes (Breaker) Receptáculo de 15 Amp. 210.21(B)(3)Valor Nominal del Receptáculo

210.21(B)(3) Valor Nominal de los Receptáculos.

Receptáculos de 15Amp. son permitidos en un circuito ramal de 20Amp. multisalidas
