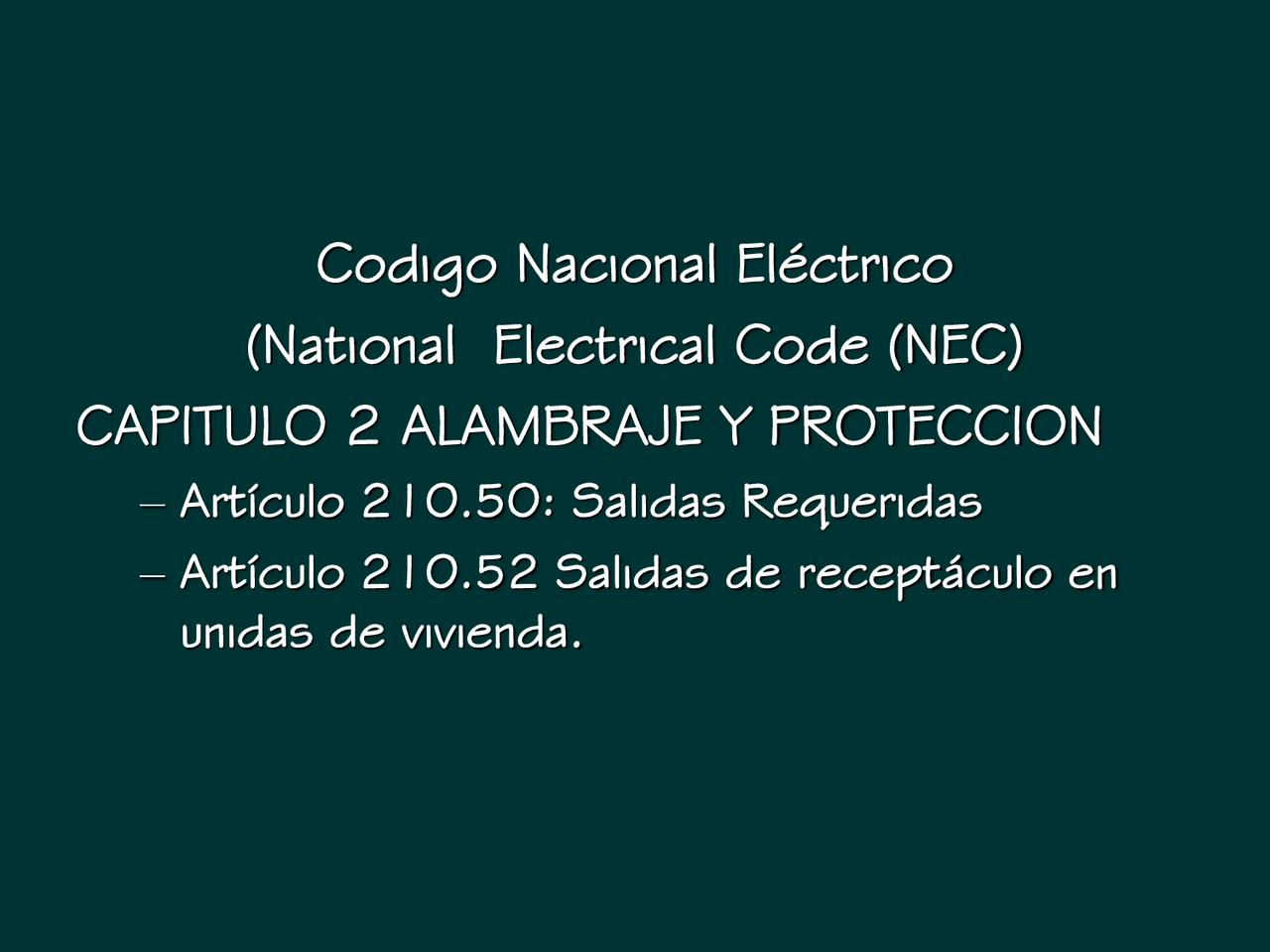

Codigo Nacional Eléctrico

(National Electrical Code (NEC)

CAPITULO 2 ALAMBRAJE Y PROTECCION

• Artículo 210.50: Salidas Requeridas
• Artículo 210.52 Salidas de receptáculo en

unidas de vivienda.

Artículo 210.50: Salidas Requeridas

210.50(C) Salidas de receptáculos para electrodomésticos. Las salidas con receptáculos para electrodomésticos, instaladas en una vivienda, para electrodomésticos específicos como equipo de lavandería, deben instalarse a no más de 1.8 m (6 pies) de distancia del lugar destinado para el electrodoméstico.

unidades de vivienda.

1. 52 (A)( 1 ) Separación. Los receptáculos se deben instalar de modo que ningún punto, medido horizontalmente, a lo largo de la línea del piso en cualquier espacio de la pared esté a más de 1. 8 m ( 6 pies) de una salida de receptáculo.

210.52(A)(2)

• Definición de Espacio

de Pared:

(1) Cualquier espacio de 600 mm (2 pies) o más de ancho (incluyendo el espacio medido alrededor de las esquinas) no interrumpido a lo largo de la línea del piso por puertas, y aberturas similares, chimeneas y gabinetes fijos

unidades de vivienda.

210.52(A)(2)

• Definición de

Espacio de Pared:

(3) El espacio

ocupado por

divisores de

ambiente fijos,

tales como

mesones tipo bar,

o barandillas.

unidades de vivienda.

unidades de vivienda.

El espacio detrás de las puertas es parte de la medida para determinar la localización del receptáculo. Cualquier espacio de 2 pies o mas de ancho no interrumpido a lo largo de la línea del piso requiere un receptáculo

210.52(B) Circuitos para Pequeños Electrodomesticos (small appliances). ( 1 ) Salidas de Receptáculos alimentadas: En el cuarto de cocina, despensa, comedor, desayunador o área similar de una unidad de vivienda, los dos o más circuitos ramales de 20 amperes para artefactos pequeños que exige la sección

1. 11 (C)( 1 ), deben alimentar todas las salidas de receptáculos de pared y de piso a las que se refiere la sección 210. 52 (A), todas las salidas de mesón a las que se refiere la sección
2. 52 (C) y las salidas de receptáculos para equipos de refrigeración. ( 2 ) Ninguna otra salida. Los dos o más circuitos ramales para electrodomésticos pequeños especificados en la sección
3. 52 (B)( 1 ) no deben tener otras salidas.

unidades de vivienda.

Exepción 2: Los outlets receptáculos para equipos de refrigeración pueden ser alimentados desde un cicuito ramal individual nominado 15 A o mayor.

unidades de vivienda.

Receptáculos en Mesetas

• Todos los receptáculos en mesetas necesitan ser GFCI.
• Los circuitos ramales para pequeños electrodomésticos en cocinas deben ser nominados a 20 A.
• Un mínimo de dos circuitos ramales son requeridos para receptáculos sirviendo a mesetas. Uno o ambos de estos circuitos ramales para pequeños electrodomésticos puede alimentar receptáculos en cocinas, despensas, comedores, etc.
• Receptáculos instalados 20 pulgadas por encima de mesetas son permitidos pero no cuentan como los receptáculos requeridos.
• Receptáculos dentro de electrodomésticos son permitidos, pero no cuentan como los receptáculos requeridos.

unidades de vivienda.

No cuenta como los requeridos para las paredes de mesetas

unidades de vivienda.

210.52(C)(2) Espacios de mesones de isla. Se debe instalar por lo menos un receptáculo en cada mesón de isla cuya dimensión más larga tenga 600 mm (24 pulgadas) o más y la más corta 300 mm ( pulgadas) o más.

unidades de vivienda.

20.52(C)(3) Espacios de mesones de península. En cada mesón de península, cuya dimensión más larga tenga 600 mm (24 pulgadas) o más y la más corta 300 mm (12 pulgadas) o más, se debe instalar por lo menos una salida de receptáculo. Un mesón de península se mide desde el borde de unión.

Colocación de Receptáculos: Los receptáculos requeridos para mesetas deben estar localizados por encima, pero no mas de 20 in. de la superficie de la meseta.

unidades de vivienda.

Excepción: Los outlets receptáculos para las mesetas pueden ser instalados por debajo de la superficie cuando un espacio de pared no es disponible tal como en las islas o peninsulas. Bajo estas condiciones los receptáculos deben ser localizados I ft. por debajo de la superficie de la meseta y no mas de 6 in. del borde de la meseta medido horizontalmente.

unidades de vivienda.
