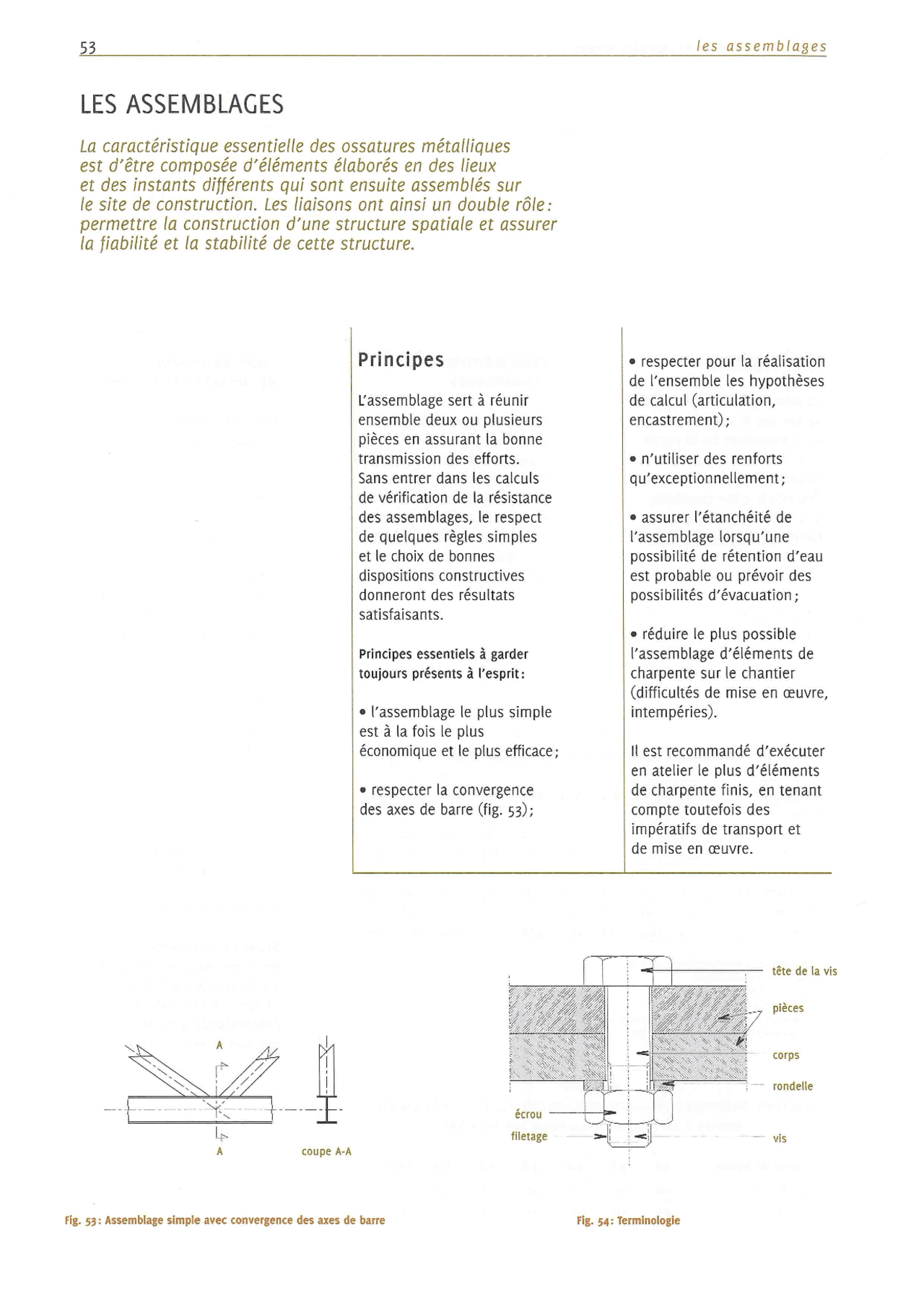

53 les assemblages LES ASSEMBLAGES La caractéristique essentielle des ossatures métalliques est d’étre composée d’éléments élaborés en des lieux et des instants différents qui sont ensuite assemblés sur le site de construction. Les liaisons ont ainsi un double réle: permettre la construction d’une structure spatiale et assurer la fiabilité et la stabilité de cette structure. Principes Uassemblage sert a réunir ensemble deux ou plusieurs piéces en assurant la bonne transmission des efforts. Sans entrer dans les calculs de vérification de la résistance des assemblages, le respect de quelques régles simples et le choix de bonnes dispositions constructives donneront des résultats satisfaisants. Principes essentiels 4 garder toujours présents a l’esprit: e l’assemblage le plus simple est a la fois le plus économique et le plus efficace; © respecter la convergence des axes de barre (fig. 53); |e respecter pour la réalisation de l’ensemble les hypothéses de calcul (articulation, encastrement) ; e n’utiliser des renforts qu’exceptionnellement; © assurer l’étanchéité de Vassemblage lorsqu’une possibilité de rétention d’eau est probable ou prévoir des possibilités d’évacuation ; e réduire le plus possible lV'assemblage d’éléments de charpente sur le chantier (difficultés de mise en ceuvre, intempéries). ILest recommandé d’exécuter en atelier le plus d’éléments de charpente finis, en tenant compte toutefois des impératifs de transport et de mise en ceuvre. téte de la vis pices corps rondelle t iL écrou eal ~ Ln i i filetage >| vis fig. 53: Assemblage simple avec convergence des axes de barre Fig. 54: Terminologie
