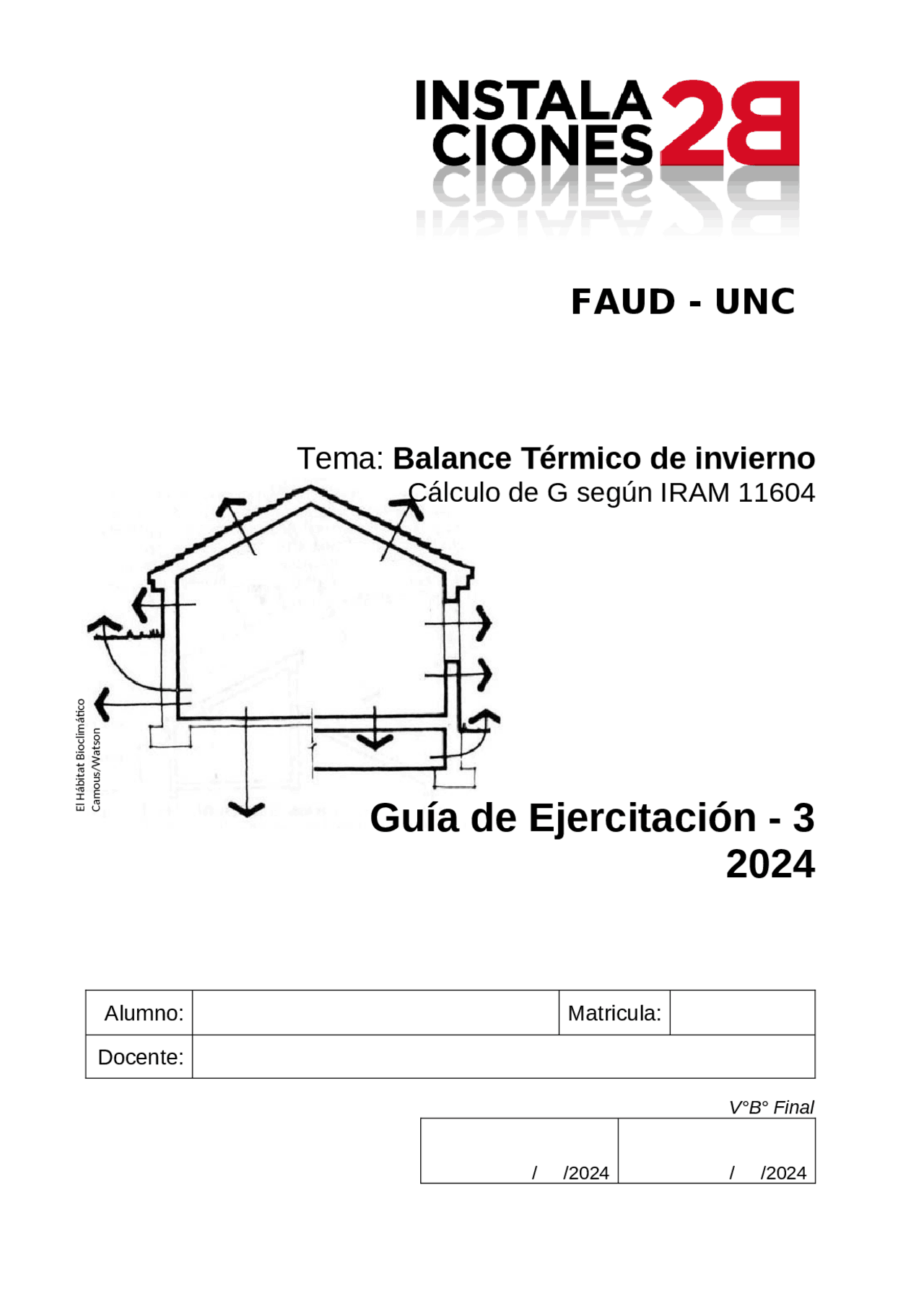

FAUD - UNC

Tema: Balance Térmico de invierno

Cálculo de G según IRAM 11604

Guía de Ejercitación - 3

Alumno: Matricula:

Docente:

V°B° Final

El Hábitat Bioclimático Camous/Watson

DATOS GENERALES

Computo de Superficies, volumen y perímetro – valores de transmitancia térmica

Superficie Total (calefaccionada) 169 m^2 Superficie Planta Baja^ 84 m^2 Superficie Planta Alta 85 m^2 Volumen Total (calefaccionado) 437 m^3 Volumen Planta Baja^ 210 m^3 Volumen Planta Alta 227 m^3

K

W/m2° C Superficie Total Ventanas Marco aluminio vidrio simple 46,86 m^2 Ventanas PB NORTE 13,4 m^2

Ventanas PB OESTE 0,74 m^2 Ventanas PB SUR 2,61 m^2 Ventanas PB ESTE 5,63 m^2 Ventanas PA NORTE 7,1 m^2 Ventanas PA OESTE 5,36 m^2 Ventanas PA SUR 9,29 m^2 Ventanas PA ESTE 2,73 m^2 Superficie Puerta ingreso 2.05 m^2 Madera 2. Superficie puerta a cochera (local no calefaccionado) 1.64 m^2 madera 2, Superficie Muros exteriores (de locales calefaccionados) Muro de bloque cerámico 0. c/revoque 191,5 m^2 PB 91,5 m^2

PA 100 m^2 Superficie muros (a local no calefaccionados) Bloque cerámico 0. c/revoque 14 m^2 Colindante a cochera (no calefaccionada) 14 m^2 1. Superficie techos Estructura y cielorraso de madera cubierta chapa 78,5 m^2 PA 78,5 m^2 1. Superficie techos planos Losa viguetas 7,2 m^2 PA 7,2 m^2 1, Perímetro PB (sin aislar) 45 ml

DATOS GENERALES PARA EL BALANCE

Localidad Zona bioambiental Provincia GD de calefacción (°C) Superficie cubierta total m^2 Temperatura interior - TDI °C Volumen m^3 Temperatura exterior - TDMIN °C Nº de plantas t = (TDMIN -TDI) °C

PLANILLA DE CÁLCULO DE BALANCE TÉRMICO DE INVIERNO - GADM

PERDIDAS POR TRANSMISIÓN Qc Cerramientos opacos exteriores N° Designación Área total (m^2 ) K (W/m^2 °C)  t (°C)

Q

(W)

pérdidas totales por cerramientos opacos exteriores (1) Cerramientos no opacos exteriores N° Designación Área total (m^2 ) K (W/m^2 °C)  t (°C)

Q

(W)

pérdidas totales por cerramientos no opacos exteriores (2) Cerramientos a locales sin calefaccionar N° Designación Área total (m^2 ) K (W/m^2 °C)  t (°C)

Q

(W)

pérdidas totales por cerramientos a locales sin calefacción (3) PERDIDAS TOTALES POR TRANSMISIÓN Qc (1+2+3)
