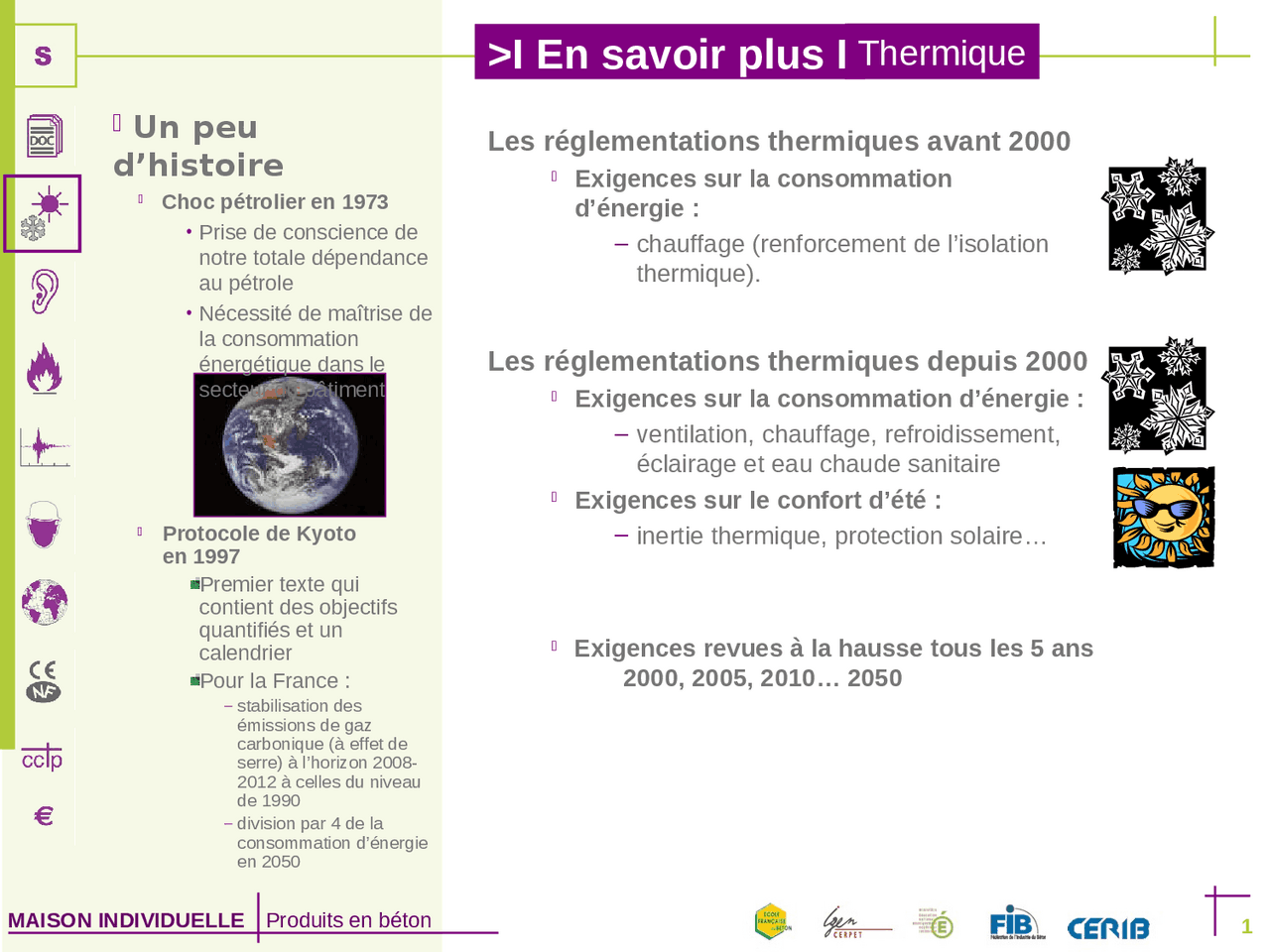

(^) Protocole de Kyoto en 1997 Premier texte qui contient des objectifs quantifiés et un calendrier Pour la France :
- (^) stabilisation des émissions de gaz carbonique (à effet de serre) à l’horizon 2008- 2012 à celles du niveau de 1990
- (^) division par 4 de la consommation d’énergie en 2050
Les réglementations thermiques avant 2000
Exigences sur la consommation
d’énergie :
- (^) chauffage (renforcement de l’isolation
thermique).
Les réglementations thermiques depuis 2000
Exigences sur la consommation d’énergie :
- (^) ventilation, chauffage, refroidissement,
éclairage et eau chaude sanitaire
Exigences sur le confort d’été :
- inertie thermique, protection solaire…
Exigences revues à la hausse tous les 5 ans
(^) Un peu d’histoire (^) Choc pétrolier en 1973
- (^) Prise de conscience de notre totale dépendance au pétrole
- (^) Nécessité de maîtrise de la consommation énergétique dans le secteur du bâtiment
Géométrie du
bâtiment
Caractéristiques
thermiques réelles
du bâtiment
Ubat
Ventilation
Éclairage
Chauffage
E.C.S.
Cep Refroidissement
Géométrie du
bâtiment
Caractéristiques
thermiques réelles
du bâtiment
Ubat
Ventilation
Éclairage
Chauffage
E.C.S.
Cep Refroidissement
Géométrie du bâtiment
(sauf pour les baies)
Caractéristiques
thermiques de
référence du bâtiment
Ubatref
Ventilation de référence Éclairage
référence
Chauffage de référence
E.C.S.
référence
Cepref
Refroidissement
de référence
Géométrie du bâtiment
(sauf pour les baies)
Caractéristiques
thermiques de
référence du bâtiment
Ubatref
Ventilation de référence Éclairage
référence
Chauffage de référence
E.C.S.
référence
Cepref
Refroidissement
de référence
En ce qui concerne le calcul et l’exigence
sur la consommation d’énergie …
(^) La RT Comment être règlementaire?
Deux méthodes
pour être
réglementaire :
- (^) par le calcul en réalisant un bilan énergétique complet, heure par heure durant une année pleine
- (^) en utilisant une solution technique (solution à points du ministère, d’un industriel, d’un syndicat, d’un maître d’ouvrage…) Cep = coefficient énergie primaire Cepref = coefficient énergie primaire de référence
(^) Avec le calcul, quatre conditions à vérifier :
La consommation d’énergie globale du
bâtiment (éclairage, refroidissement, chauffage,
eau chaude et ventilation) doit être inférieure à
une consommation de référence Cepréf
(obligation de résultat).
La consommation d’énergie en chauffage,
en eau chaude et en refroidissement doit être
inférieure à une consommation maximale
Cepmax (obligation de résultat pour
les bâtiments d’habitation).
La température intérieure en été doit être
inférieure à une température de référence Ticréf
(obligation de résultat).
Les caractéristiques thermiques de l’enveloppe
et des systèmes doivent respecter les garde-
fous (obligation de moyen).
(^) La RT Comment être règlementaire?
Cep ≤ Cepref
Tic ≤ Ticref
Obligation de résultat Obligation de résultat
Performance
OK
limites
Cepréf,
Cepmax
Tiréf
Interdit d’être moins performant que la limite Obligatoire d’être aux limites ou plus performant Interdit d’être moins performant
que le garde-fou Garde fou Référence
Performance
Obligation de moyenObligation de moyen
Autoriser à être entre les deux limites mais à compenser par ailleurs Au-delà de la référence, bonus qui permet de compenser ou de valoriser
La RT
Comment être
règlementaire?
Murs 18 % Ponts thermiques 18 % (^) Plancher bas 22 % Toit 13 % Renouvellement d’air 13 % Menuiseries 16% (^) La RT les parois
L’enveloppe du
bâtiment
- (^) Les parois opaques : les planchers bas, intermédiaires et hauts, les façades
- (^) Les parois vitrées : les fenêtres, les baies, les portes fenêtres…
- (^) Les ponts thermiques : partie de l’enveloppe du bâtiment où la résistance thermique, par ailleurs uniforme, est modifiée de façon sensible
Origines des déperditions thermiques
Performant
Murs blocs creux de 20 cm + 10 cm d’isolant PSE th Murs de briques pleine de 11 cm d’épaisseur Murs Bloc creux béton de 10 cm
Murs blocs creux béton de 20 cm
Rparoi
Caractéristiques
des matériaux
Conductivité thermique utile en W/(m.K) (^) caractéristique intrinsèque d’un matériau (^) plus elle est faible, plus le matériau est isolant
Caractéristiques des parois
Résistance thermique Rparoi en m².K/W (^) caractéristique thermique d’un produit ou d’une paroi (^) plus elle est élevée et plus la paroi est isolante Coefficient de transmission thermique U en W/(m².K) (^) flux thermique à travers un 1m² de paroi pour une différence de température de 1 Kelvin (^) plus il est faible et plus la paroi est isolante (^) La RT les parois
Performant
Acier (^) Les bétons Les isolants 50 (^) W/(m.K) 2 à 0,10 0,05 à 0,
Origine
- (^) interruption ou altération de l’isolation de la paroi (ex : jonction entre les menuiserie et la paroi, fixation métallique)
- (^) une différence entre les surfaces intérieure et extérieure d’une partie de l’enveloppe du bâtiment (ex : liaisons entre parois) Unité
- (^) Pont thermique linéaire en W/(m.K) (ex: liaison plancher bas et façade)
- (^) Pont thermique ponctuel en W/K (ex : fixation métallique dans une paroi) Impact
- (^) énergétique (augmentation de la consommation
- (^) condensation, humidité (salissures, moisissures)
- (^) déformations (dégradations, fissurations)
Traitement des ponts thermiques
Au niveau des menuiserie :
Isolation dans le plan des
ouvertures
Au niveau des planchers intermédiaire :
Rupteur de pont thermique dans le cas d’une
isolation rapportée à l’intérieur
Isolation rapportée à l’extérieur
(^) La RT les ponts thermiques
La théorie
…à l’extérieur De la température, du vent, de la pluie, de l’humidité, du rayonnement solaire… …à l’intérieur De la température et de l’humidité (ventilation et production de vapeur d’eau par l’activité humaine)
Dans un mur, la répartition de la température et de
l’humidité est en permanente évolution en fonction…
(^) La RT L’hygrothermie
Les conditions
optimales de
confort :
Température de
18 à 20°C,
hygrométrie de
40 à 60°C,
écart entre la
température de
surface et
l’intérieur : 3°C.
CHAQUE MATÉRIAU EST CARACTÉRISÉ … … transfert de chaleur :
**- Conductivité thermique
- Chaleur spécifique … transfert de vapeur d’eau :
- Perméabilité à la vapeur d’eau
- Isotherme d’adsorption**
La pratique
Enduit de façade imperméable à l’eau (pluie) mais très perméable à la vapeur Isolant intérieur moins perméable à la vapeur d’eau ou dans certains cas muni d’un pare-vapeur Maçonnerie en blocs béton Bonnes caractéristiques hygro- thermiques pas de condensation Diagramme de Mollier Autre configuration possible permettant de profiter pleinement des performances hygrothermiques du béton de bloc (régulateur d’humidité) : enduit de façade perméable à la vapeur d’eau – isolant extérieur perméable à la vapeur d’eau – maçonnerie en béton – enduit ou plaque de plâtre intérieur. (^) La RT L’hygrothermie
