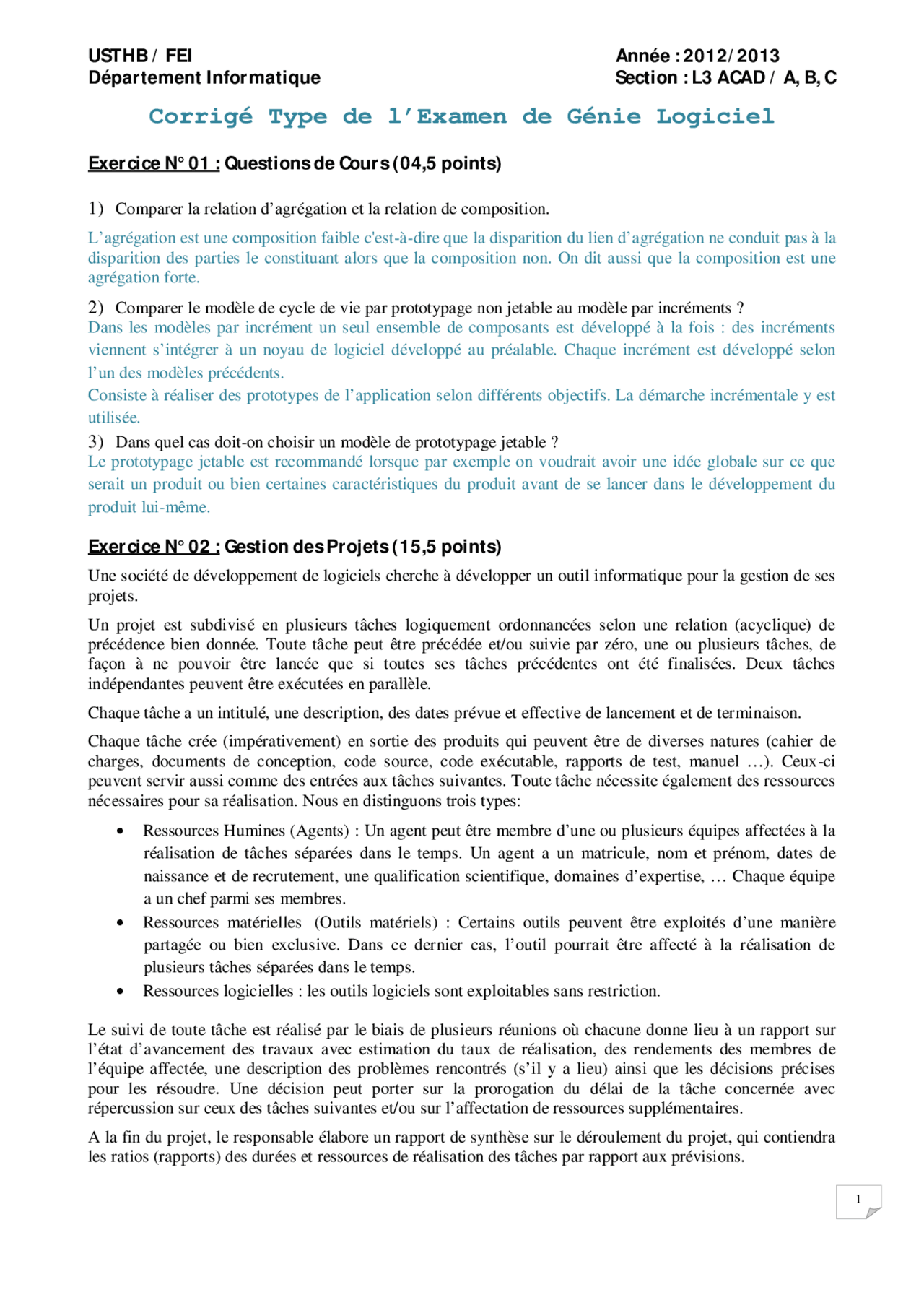

USTHB / FEI Année : 2012/2013
Département Informatique Section : L3 ACAD / A, B, C
Corrigé Type de l’Examen de Génie Logiciel
1
Exercice N° 01 : Questions de Cours (04,5 points)
1) Comparer la relation d’agrégation et la relation de composition.
L’agrégation est une composition faible c'est-à-dire que la disparition du lien d’agrégation ne conduit pas à la
disparition des parties le constituant alors que la composition non. On dit aussi que la composition est une
agrégation forte.
2) Comparer le modèle de cycle de vie par prototypage non jetable au modèle par incréments ?
Dans les modèles par incrément un seul ensemble de composants est développé à la fois : des incréments
viennent s’intégrer à un noyau de logiciel développé au préalable. Chaque incrément est développé selon
l’un des modèles précédents.
Consiste à réaliser des prototypes de l’application selon différents objectifs. La démarche incrémentale y est
utilisée.
3) Dans quel cas doit-on choisir un modèle de prototypage jetable ?
Le prototypage jetable est recommandé lorsque par exemple on voudrait avoir une idée globale sur ce que
serait un produit ou bien certaines caractéristiques du produit avant de se lancer dans le développement du
produit lui-même.
Exercice N° 02 : Gestion des Projets (15,5 points)
Une société de développement de logiciels cherche à développer un outil informatique pour la gestion de ses
projets.
Un projet est subdivisé en plusieurs tâches logiquement ordonnancées selon une relation (acyclique) de
précédence bien donnée. Toute tâche peut être précédée et/ou suivie par zéro, une ou plusieurs tâches, de
façon à ne pouvoir être lancée que si toutes ses tâches précédentes ont été finalisées. Deux tâches
indépendantes peuvent être exécutées en parallèle.
Chaque tâche a un intitulé, une description, des dates prévue et effective de lancement et de terminaison.
Chaque tâche crée (impérativement) en sortie des produits qui peuvent être de diverses natures (cahier de
charges, documents de conception, code source, code exécutable, rapports de test, manuel …). Ceux-ci
peuvent servir aussi comme des entrées aux tâches suivantes. Toute tâche nécessite également des ressources
nécessaires pour sa réalisation. Nous en distinguons trois types:
Ressources Humines (Agents) : Un agent peut être membre d’une ou plusieurs équipes affectées à la
réalisation de tâches séparées dans le temps. Un agent a un matricule, nom et prénom, dates de
naissance et de recrutement, une qualification scientifique, domaines d’expertise, … Chaque équipe
a un chef parmi ses membres.
Ressources matérielles (Outils matériels) : Certains outils peuvent être exploités d’une manière
partagée ou bien exclusive. Dans ce dernier cas, l’outil pourrait être affecté à la réalisation de
plusieurs tâches séparées dans le temps.
Ressources logicielles : les outils logiciels sont exploitables sans restriction.
Le suivi de toute tâche est réalisé par le biais de plusieurs réunions où chacune donne lieu à un rapport sur
l’état d’avancement des travaux avec estimation du taux de réalisation, des rendements des membres de
l’équipe affectée, une description des problèmes rencontrés (s’il y a lieu) ainsi que les décisions précises
pour les résoudre. Une décision peut porter sur la prorogation du délai de la tâche concernée avec
répercussion sur ceux des tâches suivantes et/ou sur l’affectation de ressources supplémentaires.
A la fin du projet, le responsable élabore un rapport de synthèse sur le déroulement du projet, qui contiendra
les ratios (rapports) des durées et ressources de réalisation des tâches par rapport aux prévisions.
