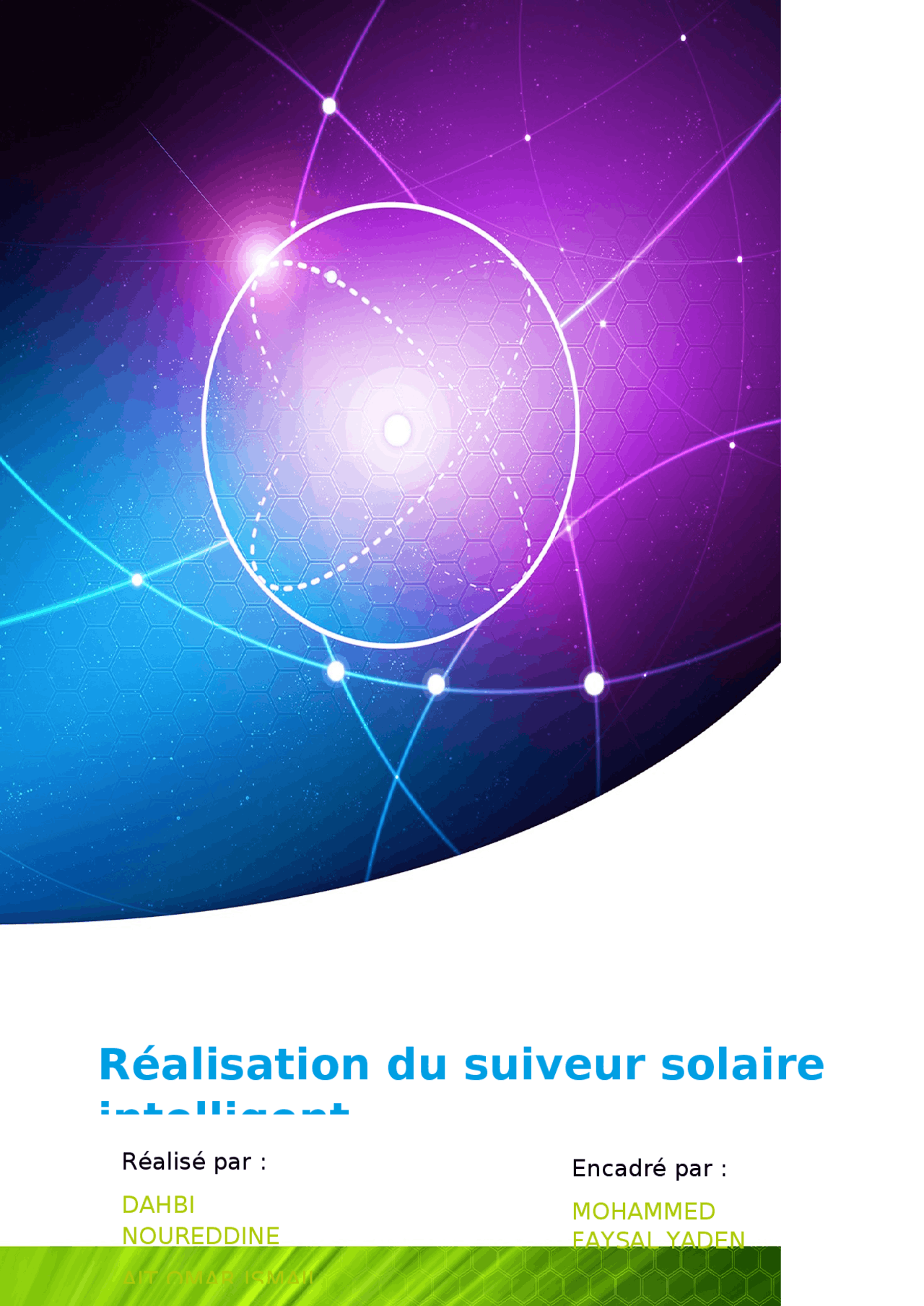

Encadré par :

MOHAMMED

FAYSAL YADEN

Réalisé par :

DAHBI

NOUREDDINE

AIT OMAR ISMAIL

Réalisation du suiveur solaire

intelligent

Simulation du suiveur solaire par Proteus : La première partie de la réalisation du projet consiste à faire une simulation dans un logiciel de simulation des circuits numériques. Pour cela, nous avons simulé dans un premier temps le système avec le logiciel Proteus ISIS. La figure ci-dessous montre le schéma électrique que nous avons adopté pour la simulation.

I. La communication entre la carte Arduino et Nod-red via le serial : 1)- La réception des donnes : le Node-red va recevoir chaque seconde les valeur des trois variable (La tension délivré par le panneau solaire , L’intensité de courent , La position de Moteur 1 )  L’envoi de donnes Millis() une fonction (temporisation) qui va nous permit d’envoyer les donnes chaque second sans aucun effet sur l’exécution de programme.  La réception de donnes On faire la séparation des donnes par le nœud split via le caractère ‘/’ , la fonction nous permit de créer trois sorties pour les trois variable. Split :

2)- Commande de panneau : Le node-red commandé le panneau, il va envoi des ordres au moteurs pour faire des rotations en les deux sens, Marche, Reset, Arrêt … -Button Marche pour commander le fonctionnement normale de panneau, Lorsque en appuyant sur Marche Le msg.payload prend comme valeur ‘m’.

• Button Arrêt pour Arrêter Le système, Lorsque en appuyant cette button Le msg.payload prend comme valeur ‘a’. -Button Droit pour commander la rotation à droite de moteur 1, Lorsque en appuyant sur cette Button Le msg.payload prend comme valeur ‘d’.
• Button gauche pour commander la rotation à gauche de moteur 1 Lorsque en appuyant sur cette button Le msg.payload prend comme valeur ‘g’.
• Button Reset pour commander la remis à zéro des deux moteurs, Lorsque en appuyant sur Marche Le msg.payload prend comme valeur ‘r’.

*Pour la fonction si seulement pour créer un variable globale (global) qui va nous permit de stocker le msg .payload , et a chaque 100 ms (0.1 s) en faire injection de la valeur de ce variable. Global.set : Global.get :

-L’actualisation de tableau : A chaque fois nous allons besoin d’actualiser les donnes : *Fonction : Atualiser :

- Téléchargement les donnes :

Téléchargement des donnes sous format Excel par exemple. *Fonction : Télécharger.

- Envoi le fichier Excel via email :
