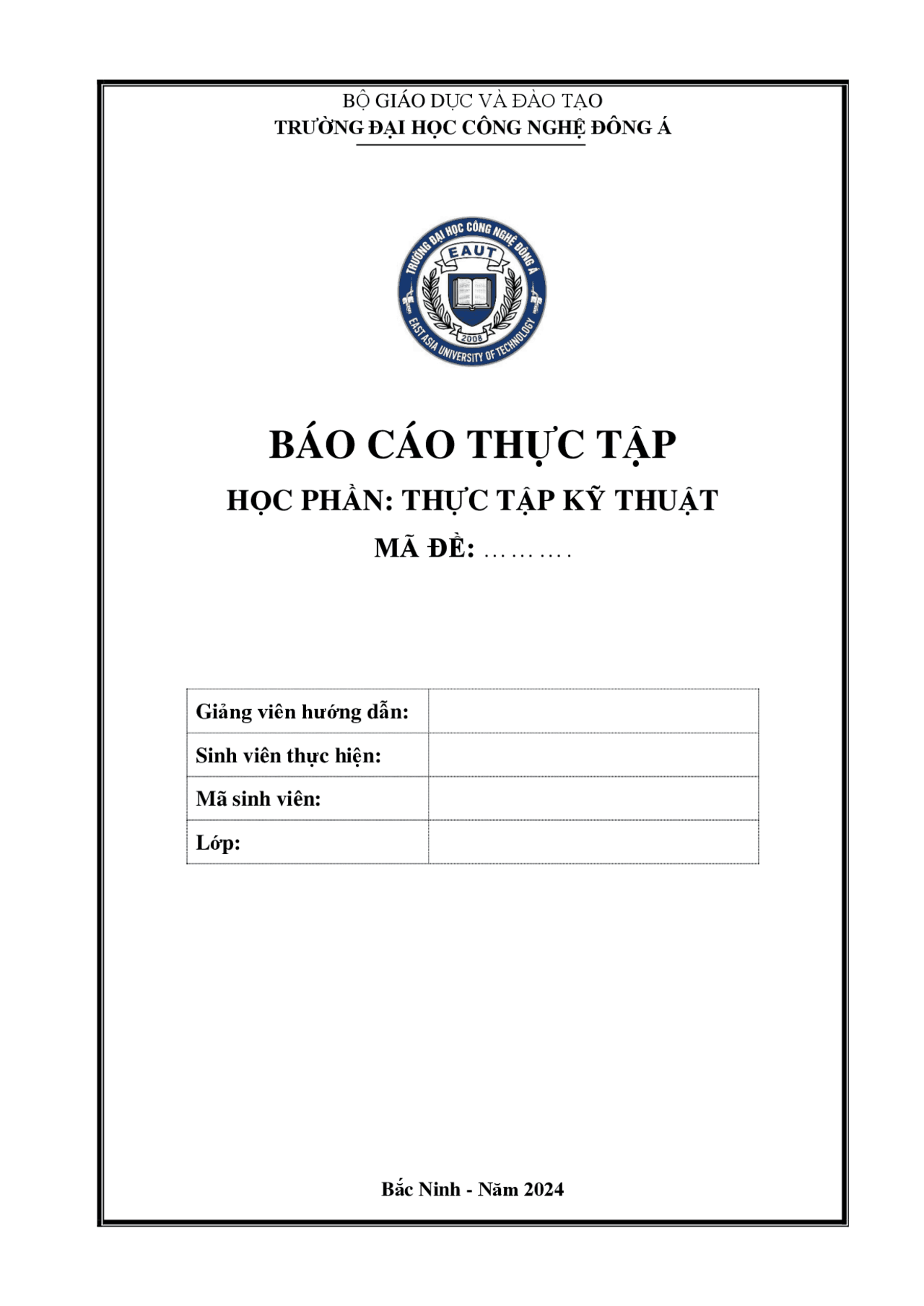

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC CÔNG NGHỆ ĐÔNG Á
BÁO CÁO THỰC TẬP
HỌC PHẦN: THỰC TẬP KỸ THUẬT
MÃ ĐỀ: ……….
Bắc Ninh - Năm 2024
Giảng viên hướng dẫn:
Sinh viên thực hiện:
Mã sinh viên:
Lớp:
0
BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC CÔNG NGHỆ ĐÔNG Á
BÁO CÁO THỰC TẬP
HỌC PHẦN: THỰC TẬP KỸ THUẬT
MÃ ĐỀ: ……….
Điểm thi Bằng số: ………… Bằng chữ: …………….............
Cán bộ chấm thi 1
(Ký và ghi rõ họ tên)
Cán bộ chấm thi 2
(Ký và ghi rõ họ tên)
Giảng viên hướng dẫn:
Sinh viên thực hiện:
Mã sinh viên:
Lớp:
MỤC LỤC
Nội dung Trang
- Giới thiệu về công ty
- Vị trí/Công việc thực tập
- Điều kiện lao động
- Nguyên nhân gây mất an toàn lao động và các biện pháp phòng tránh tại vị trí làm việc
- Kết quả thực tập
- Kết luận
MỞ ĐẦU Ô tô từ lâu đã đóng vai trò quan trọng trong việc thúc đẩy sự phát triển kinh tế và xã hội. Từ khi xuất hiện vào cuối thế kỷ 19, ngành công nghiệp ô tô đã phát triển mạnh mẽ và trở thành một phần không thể thiếu của cuộc sống hàng ngày của con người. Nhờ vào sự tiện lợi và tốc độ, ô tô đã giúp con người tiết kiệm thời gian và nâng cao chất lượng cuộc sống. Hiện nay, ngành công nghệ ô tô đang trải qua các bước đột phá với sự phát triển của các loại ô tô tự lái và ô tô điện. Điều này mở ra một tương lai hứa hẹn với sự phát triển của phương tiện giao thông thông minh và bảo vệ môi trường. Với tầm quan trọng của mình, ngành công nghiệp ô tô không chỉ là điểm tựa cho sự phát triển mà còn là nguồn động viên mạnh mẽ cho sự tiến bộ của xã hội và kinh tế toàn cầu.Những cái tên tiêu biểu như VinFast của Ông Phạm Nhật Vượng, Thaco Trường Hải của Ông Trần Bá Dương, Toyota Việt Nam đây là một trong những công ty liên doanh đầu tiên ở Việt Nam. Đi cùng với sự phát triển là các công ty phụ trợ như Công ty Yazaky. Công ty Yazaky là một trong số các công ty sản xuất dây điện theo xe cho toàn cầu. Chúng em đã được thực tập về công đoạn sản xuất này tại nhà máy của công ty tại Hải Phòng.
CHƯƠNG 1:GIỚI THIỆU VỀ CÔNG TY YAZAKI 1.1 Giới thiệu về công ty YAZAKI Chi nhánh Công ty TNHH Yazaki Hải Phòng Việt Nam tại Quảng Ninh, thành lập vào ngày 14 tháng 11 năm 2013, là một phần của Tập đoàn Yazaki - một tập đoàn đa quốc gia hàng đầu trong lĩnh vực sản xuất hệ thống dây dẫn điện cho xe ô tô. Với địa chỉ tại Lô đất CN-02, KCN Đông Mai, Phường Đông Mai, Thị xã Quảng Yên, Quảng Ninh, chi nhánh này đã trở thành một trong những đơn vị sản xuất phụ tùng ô tô quan trọng tại Việt Nam. Chi nhánh Yazaki Quảng Ninh chuyên sản xuất các phụ tùng và bộ phận phụ trợ cho xe có động cơ, đặc biệt là hệ thống dây điện và các bộ phận điện tử khác. Với đội ngũ lao động khoảng 5000 người, công ty không chỉ đảm bảo chất lượng sản phẩm mà còn tạo ra nhiều cơ hội việc làm cho người dân địa phương. Nhà máy của chi nhánh được trang bị các thiết bị và công nghệ hiện đại, giúp nâng cao hiệu suất sản xuất và đảm bảo chất lượng sản phẩm đạt tiêu chuẩn quốc tế. Bên cạnh đó, công ty cũng chú trọng đến việc bảo vệ môi trường và tham gia tích cực vào các hoạt động xã hội, góp phần phát triển cộng đồng. Với mục tiêu tiếp tục mở rộng quy mô sản xuất và nâng cao chất lượng sản phẩm, Chi nhánh Công ty TNHH Yazaki Hải Phòng Việt Nam tại Quảng Ninh đang không ngừng đầu tư vào nghiên cứu và phát triển, áp dụng các công nghệ mới để cải tiến sản phẩm và quy trình sản xuất. Điều này không chỉ giúp công ty duy trì vị thế cạnh tranh trên thị trường quốc tế mà còn đóng góp vào sự phát triển bền vững của ngành công nghiệp ô tô tại Việt Nam. 1 .2 Nội Dung An Toàn Lao Động
Trong quá trình thực tập tại công ty có các nội dung liên quan đến sự an toàn của con người tại nơi làm việc và dưới đây là các nội dung chính về an toàn lao động tại Chi nhánh Công ty TNHH Yazaki Hải Phòng Việt Nam tại Quảng Ninh:
1. Chính sách An toàn Lao động - Tuân thủ quy định pháp luật: Công ty tuân thủ đầy đủ các quy định của pháp luật về an toàn lao động và vệ sinh lao động - Đào tạo an toàn: Nhân viên được đào tạo về an toàn lao động ngay từ khi bắt đầu làm việc và định kỳ hàng năm thơi gian đào tạo từ 4 đến 6 ngày tại phòng họp của công ty 2. Trang thiết bị Bảo hộ Lao động - Trang bị bảo hộ: Công ty cung cấp đầy đủ trang thiết bị bảo hộ lao động như mũ bảo hộ, găng tay, kính bảo hộ, và giày bảo hộ cho nhân viên .( đối với những vị trí nguy hiểm ) - Kiểm tra định kỳ: Các trang thiết bị bảo hộ được kiểm tra và thay thế định kỳ để đảm bảo an toàn cho người lao động ( Luôn có thợ kỹ thuật túc trực tại các chuyền làm việc để khắc phục sự cố khi cần thiết ) 3. Môi trường Làm việc - Điều kiện làm việc: Nhà máy được trang bị hệ thống điều hòa không khí và hệ thống thông gió hiện đại, đảm bảo môi trường làm việc thoáng mát và không độc hại - Vệ sinh lao động: Công ty duy trì môi trường làm việc sạch sẽ, có hệ thống xử lý chất thải và nước thải đạt tiêu chuẩn 4. Chăm sóc Sức khỏe - Khám sức khỏe định kỳ: Công ty tổ chức khám sức khỏe định kỳ hàng năm cho tất cả cán bộ, công nhân viên của công ty - Chăm sóc y tế: Có phòng y tế tại nhà máy để kịp thời xử lý các trường hợp tai nạn lao động hoặc các vấn đề sức khỏe khác. 5. Phòng chống Tai nạn Lao động - Quy trình an toàn: Công ty xây dựng và thực hiện các quy trình an toàn lao động nghiêm ngặt, bao gồm cả việc hướng dẫn và giám sát nhân viên trong quá trình làm việc - Báo cáo và xử lý sự cố: Có hệ thống báo cáo và xử lý sự cố nhanh chóng, đảm bảo các tai nạn lao động được giải quyết kịp thời và hiệu quả
Chương 2: Nội dung thực tập
2.1:Giới thiệu về bộ phận thực tập
VỊ TRÍ TAPE 9
BÀN THAO TÁC CÔNG VIỆC
Các mũi tên chỉ hướng và vị trí làm việc
Kết quả sau khi hoàn thành thao tác với bộ dây dẫn điện trên xe ô tô
Loại băng keo sử dụng trong vị trí tape 9 ( băng keo 25 )
Đầu connecter nơi có các giắc cắm điện trên xe ô tô
Miếng rán để bảo vệ quận dây dẫn điện thân xe VS
2.2 Trình bày các thao tác tại vị trí em làm việc Quy trình có 6 bước như sau : Bước 1 :Gắn COT-F B D5 17.6 ,L=75 ( nhánh 44)*
- Quấn cố định vào thân dây , sát mép conn N = 2-3 vòng Thẻ vị trí làm việc
- Lấy Cot , lấy mỏ vịt , xỏ COT vào vị trí dây phía phân nhánh
- Chỉnh mép COT khớp với mép tape quấn cố định và quấn chặn 2-3 vòng
- Sau đó quấn kín trên COT
- Tiếp đến là quấn kín quanh gromet ( miết chặt băng keo ) Bước 2 Găn ống C-VO B,D89.L=280 trên nhánh 20*
- Quấn cố định vào thân dây 1-2 vòng sau đó lấy ống đặt vào vị trí tape cô định
- Quấn tràn đầu ống sau đó quấn tràn hết thân ống C-VO
- Quấn tràn xuống phía dưới ống 1 khổ băng keo sau đó ngắt và miết tape
- Kiểm tra dây nằm gọn trong ống. Không nhìn thấy dây điện sau khi quấn Bước 3 Gắn C-VO-B D89 ,L=190 phân nhánh 21 , 22*
- Quấn cố định phía phân nhánh 21,22 từ 1 - 2 vòng
- Đặt ống vào vị trí cố định sau đó quấn đầu ống 2-3 vòng sau đó cho dây vào gọn trong ống
- Quấn kín toàn ống đến cuối thân dưới lại quấn 2-3 vòng
- Kiểm tra lại dây sau khi quấn Bước 4 Quấn gốc thô và gắn VS 04T3-B W100 L=350 Bên phải phân nhánh 19
- Quán kín quanh gốc thô
- Quấn điểm giữa thân dây để cố định
- Bóc VS đưa vào thân dây và gắn mép VS bằng nhau ko để hở quá 5mm
- Quấn kín hai đầu VS , kiểm tra lại sản phẩm Bước 5 Gắn VS 04T3-B ,W100, L=190 bên phải phân nhánh 712
- Lấy VS bóc đưa vào thân dây
- Gắn giáp mí không hở và không lệch quá 5mm
- Quấn kín lại hai đầu VS kiểm tra sản phẩm Bước 6 Kết thúc thao tác
- Kiểm tra phụ kiện xem còn thiếu hay thừa trên sào
- Kiểm tra conn , gốc phân nhánh gá hoàn chỉnh sau khi quấn
