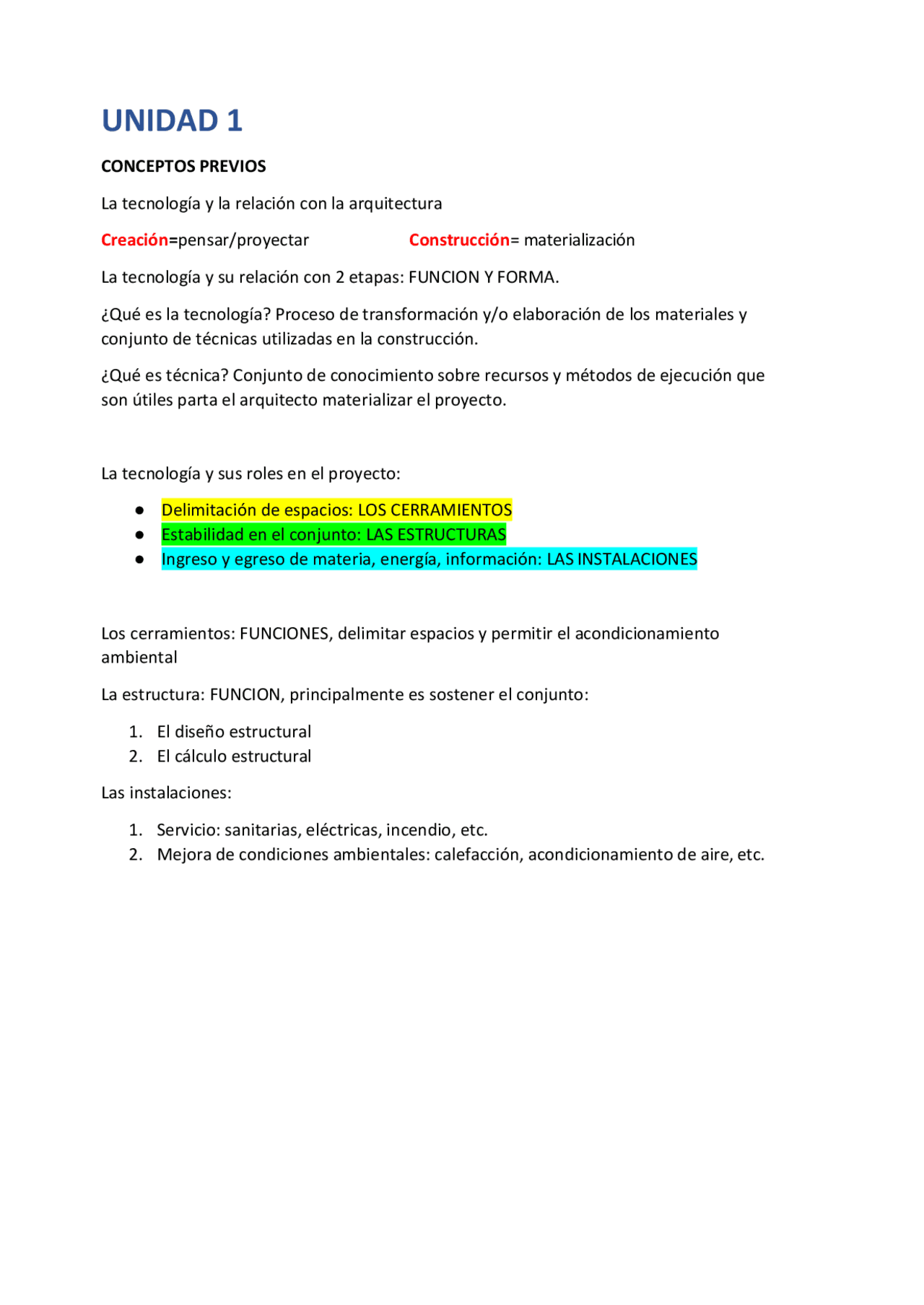

UNIDAD 1

CONCEPTOS PREVIOS

La tecnología y la relación con la arquitectura Creación= pensar/proyectar Construcción = materialización La tecnología y su relación con 2 etapas: FUNCION Y FORMA. ¿Qué es la tecnología? Proceso de transformación y/o elaboración de los materiales y conjunto de técnicas utilizadas en la construcción. ¿Qué es técnica? Conjunto de conocimiento sobre recursos y métodos de ejecución que son útiles parta el arquitecto materializar el proyecto. La tecnología y sus roles en el proyecto: ● Delimitación de espacios: LOS CERRAMIENTOS ● Estabilidad en el conjunto: LAS ESTRUCTURAS ● Ingreso y egreso de materia, energía, información: LAS INSTALACIONES Los cerramientos: FUNCIONES, delimitar espacios y permitir el acondicionamiento ambiental La estructura: FUNCION, principalmente es sostener el conjunto:

1. El diseño estructural
2. El cálculo estructural Las instalaciones:
3. Servicio: sanitarias, eléctricas, incendio, etc.
4. Mejora de condiciones ambientales: calefacción, acondicionamiento de aire, etc.

UNIDAD 2

FUERZA, MOMENTO.

FUERZA: toda causa o acción capaz de modificar la forma, el estado de reposo o de movimiento de un cuerpo. FUERZAS EN LOS EDIFICIOS: ● Cargas permanentes ● Cargas accidentales Cargas permanentes: peso de las distintas partes del edificio:

• Columnas
• Vigas
• Losas
• Paredes techos Se determinan: 𝑝 = 𝑉. P𝑒 (peso= volumen por peso específico) Cargas accidentales: no actúan de forma constante
• Personas y muebles ( según la función del local)
• Acción del viento
• Peso de la nieve Se determinan de acuerdo a cada situación, para las funciones de los locales en los edificios, están establecidas por los reglamentos para los cálculos de estructura. MOMENTO DE UNA FUERZA: es el producto entre la intensidad de la fuerza por la distancia desde su recta de acción hasta el punto respecto del cual se calcula.

COMPRESION TRACCION FLEXION CORTE

TORSION

VINCULOS, EQUILIBRIO.

ESTATICA

- EQUILIBRIO: estado en el cual se encuentra un cuerpo cuando las

fuerzas que actuan sobre el, se compensan y anulan reciprocamente.

- ESTATICA: parte de la mecanica que estudia tipos de equilibrios: (esta relacion con fuerzas externas)

• Estable
• Inestable

LOS DOS CASOS ANTERIORES DE FV , SE PUEDE DAR DE IGUAL MANERA CON FH. EJEMPLO DE MOMENTO DE UN SIST. DE F°.

VINCULOS

ESTRUCTURAL:

Mecanismo de union que restringe o suprime los movimientos de un cuerpo rigido sometido a un sist. De F°. Definicion: union, lazo, atadura, sujecion, relacion entre dos cosas. Grados de libertad: capacidad de movimiento y/o desplazamiento de un cuerpo. Existen tres tipos de vinculos:

• Apoyo movil
• Apoyo fijo

• Empotramiento APOYO MOVIL: Desplazamiento horizontal: PERMITE Desplazamiento vertical: RESTRINGUE Rotacion: PERMITE Ejemplo: un apoyo de un puente metalico. APOYO FIJO: Desplazamiento horizontal: RESTRINGUE Desplazamiento vertical: RESTRINGUE Ejemplo: el encuentro viga-columna Rotacion: PERMITE EMPOTRAMIENTO: Desplazamiento horizontal: RESTRINGUE Desplazamiento vertical: RESTRINGUE Rotacion: RESTRINGUE. Ejemplo: un voladizo, un balcon.

PANDEO

Este fenómeno de inestabilidad elástica ocurre en los cuerpos que son esbeltos, donde su altura es mucho mayor a su ancho.

FISICAS:

● Formas y dimensiones ● Peso especifico ● Porosidad y compacidad ● Higroscopicidad ● Permeabilidad e impermeabilidad ● Homogeneidad y heterogeneidad. Formas y dimensiones: aspecto exterior, formas y dimensiones que pueden obtenerse los materiales. Esto es importante a la hora de querer utilizar un material. Peso específico: es el peso de un material en un determinado volumen. Porosidad: mide la cantidad de vacios entre las particulas en el volumen de un cuerpo. Material NO compacto. Compacidad: el material no posee poros ni vacios. Volumen totalmente compacto. Para sacar el volumen real de un material hacemos la resta entre el volumen aparente menos el volumen de vacios. Higroscopicidad: es la propiedad que tiene un cuerpo de absober agua y variar su peso. Permeabilidad: es la capacidad que tiene el material de dejarse penetrar por liquidos. La impermeabilidad es lo contrario. Homogeneidad: misma estructura molecular de un cuerpo TERMICAS: ● Calor especifico (ce) ● Dilatabilidad ● Transmicion de calor y aislacion

1. Radiacion
2. Conduccion
3. Conveccion ● Reflexion del calor, absorcion. Calor especifico: es la cantidad de calor necesaria para elevar 1° dde temperatura a un cuerpo.

Dilatabilidad: es la propiedad de los cuerpos de varias su volumen a traves de la accion del calor. Importante conocer este fenomeno en los materiales, a fin, de preveer espacios para dilatacion en materiales aislantes. Transmicion de calor: ● Radiacion: el calor del sol llega directamente a la tierra.. ● Conduccion: se genera, por el traspaso de calor de molecula a molecula. ● Conveccion: se genera este tipo de calor en los fluidos, acompañada de la circulacion de la partes calientes a las frias. Reflexion del calor: absorcion ● Materiales atermanos: impiden mayor o menor grado el paso de radiaciones. ● Materiales diatermanos: permeables a la radiacion calorifica. ACUSTICAS: El sonido es producido por movimiento vibratorio de la materia, que a partir de una fuente, se transmite por ondas mecánicas al medio que lo rodea, haciendo oscilar sus partículas. Pero transportando solo energía. RUIDO=sonido no deseado. Reflexión del sonido →absorción. Aislación ≠ absorción. MATERIALES ABSORBENTES DEL SONIDO→ mat. Porosos y livianos. MATERIALES AISLANTE DEL SONIDO→ mat. Denso y pesado. OPTICAS: Reflexión de la luz/ absorción: la energía/ luz al chocar con los cuerpos, puede ser reflejada o absorbida, de manera total o parcial. El poder reflejante adquiere más importancia en el estudio luminotécnico. Transmisión de calor: se estudia como como se modifica el paso de la luz y como se difunde al ambiente de la luz que pasó. Colores: elementos de composición arquitectónica más importante. ELECTRICAS: Conductibilidad eléctrica/aislación: se estudian materiales según mayor o menor capacidad para conducir energía eléctrica a través de su masa. QUIMICAS:

● Agregación ● Transformación Separación: corte, separación o división. Agregación: uniones de materiales, mediante, encastres; clavado; atornillado soldadura; etc. Transformación: se modifica el material sin necesidad de agregados ni supresiones

1. Maleabilidad
2. Ductilidad
3. Plasticidad
4. Forjabilidad
5. Soldabilidad

UNIDAD 3

¿Qué ES UNA ENVOLVENTE? ¿Qué ES UNA ENVOLVENTE ARQUITECTONICA? Aspectos exteriores e interiores que intervienen en acondicionamiento ambiental de un espacio arquitectónico FACTORES EXTERIORES La mayoría causado por el clima… humedad, lluvias. Asoleamiento. Iluminación. Temperatura. Vientos. Causados por estilo de vida urbana: ruidos. Insectos. Humo smog. Polvo. FACTORES INTERIORES Causados por funcionamiento del cuerpo humano y las actividades: humedad. Calor. Humo. Ruidos. Polvo. Respiración. Transpiración. Convección. Conducción. El cuerpo humano intercambia calor mediante:

● Radiación ● Conducción ● Convección ● Evaporación CONDICIONES AMBIENTALES: Condiciones exteriores + condiciones interiores Contexto natural necesidades humanas

Contexto socio-construido ¿Qué debemos hacer como arquitectos? Diseñar envolventes que provean confort. Esto depende de: la ubicación geográfica. Los individuos. La CULTURA. La naturaleza de la actividad. ¿Qué características deben tener estos materiales? Saber científico + saber practico → diseño arquitectónico y tecnológico. Envolvente → puede crear condiciones ambientales adecuadas a través de: Estático: aquellos que dependen fundamentalmente del diseño formal general del edificio y de los materiales empleados. Dinámico: a través de diversas instalaciones electro-termo-dinámicas. Recordando que… Estuctura↗

OBJETO ARQUITECTONICO

↑Envolventes ↖Instalaciones Envolventes: elementos que separan elementos entre sí: Exterior/ interior Interior/interior Las envolventes deben permitir: ● Escurrimiento del agua. ● Aislación hidráulica, térmica y acústica.

g) Pautas culturales.

Tipos de tecnologías de construcción:

● Tradicional o húmeda ● Prefabricada ● Industrializada ● Construcciones en seco ● Mixtas ● Impresiones 3D ESTRUCTURA Y ENVOLVENTES Recordando que… OBJETO ARQUITECTONICO Estuctura↗ ↑Envolventes ● Equilibro delimitación de espacios ● Sostén de todo. Acondicionamiento ambiental natural. Materialidad

ESTRUCTURA

Sistema cuya resistencia y rigidez le permite recibir y conducir las cargas hasta sus apoyos Su función principal es sostener el conjunto En algunos casos, ESTRUCTURA Y ENVOLVENTE son parte de un mismo cierre constructivo. Esto quiere decir que podemos tener una estructura independiente a las envolventes, por ejemplo, sist. De losa viga y columnas más fundaciones. O una estructuras que a la vez se una envolvente como por ejemplo los muros portantes. Los factores interiores y los exteriores que afectan al edificio generando cargas. Cargas permanentes: estos son; estructura del edificio. Paredes, techos, entrepisos/losas (propio peso)

Cargas accidentales: ejemplo: carga de impacto, carga de viento, cargas de agua, cargas de la construcción, cargas de apuntalamiento, por movimiento de suelo, por cambio de temperatura, por contracción de fragüe. Sobrecargas o variables: dependen de la función del local, las cargas pueden ser diferentes. Muebles, personas, electrodomésticos, equipamientos. Los distintos tipos de cargas generan esfuerzos a las estructuras, que se van transmitiendo a lo largo de la construcción donde terminan recayendo en el suelo. Elementos estructurales: ● Columna, muro portante ● Viga ● Losa ¿De qué depende el diseño de la estructura? a) De combinar y considerar apropiadamente esta función junto a la morfología del edificio y los materiales disponibles. b) De considerar las condiciones del sitio en el que se implanta el edificio 8contexto natural + con texto socio-construido) c) Analizar cuál es la forma más adecuada para recibir y conducir a las cargas a través de cada parte del edificio.

ENVOLVENTES

⇒ ES LÍMITE. ⇒ CONFIGURA ESPACIOS INTERIORES Y LO PUBLICO (CALLE) ⇒ ARTICULA INTERIOR Y EXTERIOR ⇒ COMUNICA SIGNIFICADOS ⇒ PERMITE EL CONTROL AMBIENTAL

Otros requerimientos: responder a la normativa de la ciudad. Los techos se pueden clasificar de dos maneras, a) según la pendiente y b) según el material LA PENDIENTE: es la inclinacion que tiene el techo con la horizontal. ● Escasa pendiente: azotea, chapas continua galvanizado. ● Mucha pendiente: tejas, pizarras, chapas lisas, paja, etc. Cuanto mayor cantidad de solapes tenga la cubierta mayor sera la pendiente ya que estos son puntos conflictivos. Otro limitante para las pendientes son las lluvias y tormentas de nieve.. Elementos de techos con mucha pendiente:

ENTREPISOS:

es el elemento que separa horizontalmente a los diferenstes niveles. Se pueden obtener de distintos materiales, como la madera, losa de H°A° (llena, alivianada, prefabricada,etc) y muchos materiales mas.

Los entrepisos estan compuesta por la estructura mencionada anteriormente y los solados. Se puede dar el caso de que la estructura tambien sea el solado. CIELORRASOS: Aplicados: es una capa revocada en la parte inferior del entrepiso, con terminacfion, yeso o a la cal. Suspendidos: estos como dice el nombre, esta suspendido al entrepiso, por lo tanto, poseen una estructura propia del cielorraso. Hay de diferentes materiales; como puede ser, placas de yeso, pvc, machimbre de madera, acusticas, tensados, etc.

SOLADOS:

Es el cierre horizontal inferior de los espacios arquitectonicos, es el conjunto de piso y contrapiso. SOLADO= contrapiso + material de vinculacion + piso y zocalo CONTRAPISO: base o soporte de un solado. Se apoya directamente el suelo natural o entrepiso. Funciones del contrapiso: ● En planta baja: a) nivelacion de la superficie, b9 estructura de soporte del piso. ● Sobre el entrepiso: a)nivelacion de la superficie, relleno. Pueden haber con pendientes generalmente los de los techos para escurrir el agua. PISOS: terminacion o revestimiento del cerramiento horizontal inferior. Funciones tecnicas: ● resistencia al degaste ● facilidad de limpieza ● impermeable ● antideslizante ● aislante electrico ● aislante termico y acustico pueden variar según su material: porcelanato, ceramica, madera, pvc, etc. ZOCALOS: elemento de terminacion del piso, en su encuentreo con la pared o tabique. Funciones tecnicas: ● proteger a la capa aisladora ● ser complemento de la capa aisladora para evitar humedad
