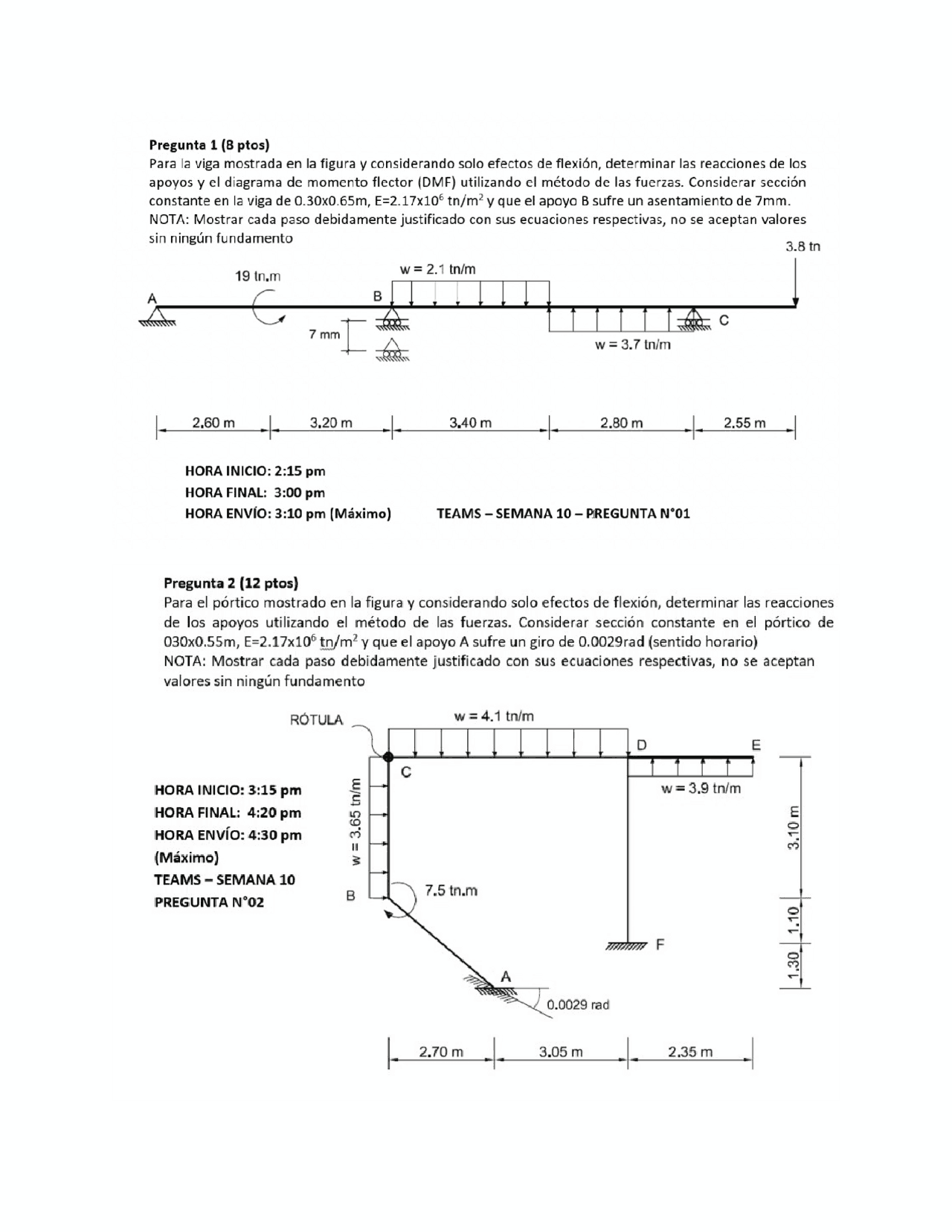

Pregunta 1 (8 ptos) Para la viga mostrada en la figura y considerando solo efectos de flexión, determinar las reacciones de los apoyos y el diagrama de momento flector (DMF) utilizando el método de las fuerzas. Considerar sección constante en la viga de 0.30x0.65m, E=2.17x10' tn/m? y que el apoyo B sufre un asentamiento de 7mm. NOTA: Mostrar cada paso debidamente justificado con sus ecuaciones respectivas, no se aceptan valores sin ningún fundamento 3.8 tn 19 In.m w= 2.1 tn/m A B Tr 88 (TT1T Ro Ge w=3.7 tnim 2,60 m | 3,20 m 3,40 m 2.80 m | 2.55 m | HORA INICIO: 2:15 pm HORA FINAL: 3:00 pm HORA ENVÍO: 3:10 pm (Máximo) TEAMS — SEMANA 10 — PREGUNTA N*01 Pregunta 2 (12 ptos) Para el pórtico mostrado en la figura y considerando solo efectos de flexión, determinar las reacciones de los apoyos utilizando el método de las fuerzas. Considerar sección constante en el pórtico de 030x0.55m, E=2.17x10% tn/m? y que el apoyo A sufre un giro de 0.0029rad (sentido horario) NOTA: Mostrar cada paso debidamente justificado con sus ecuaciones respectivas, no se aceptan valores sin ningún fundamento RÓTULA w= 4.1 tn/m D E c (AS HORA INICIO: 3:15 pm £ w= 3,9 tn/m HORA FINAL: 4:20 pm o E e a e HORA ENVÍO: 4:30 pm me 5 1 (Máximo) z TEAMS - SEMANA 10 > B ra PREGUNTA N*02 ol RR E lr a ea /_ 0.0029 rad 2.70 m 3.05 m 2.35 m
