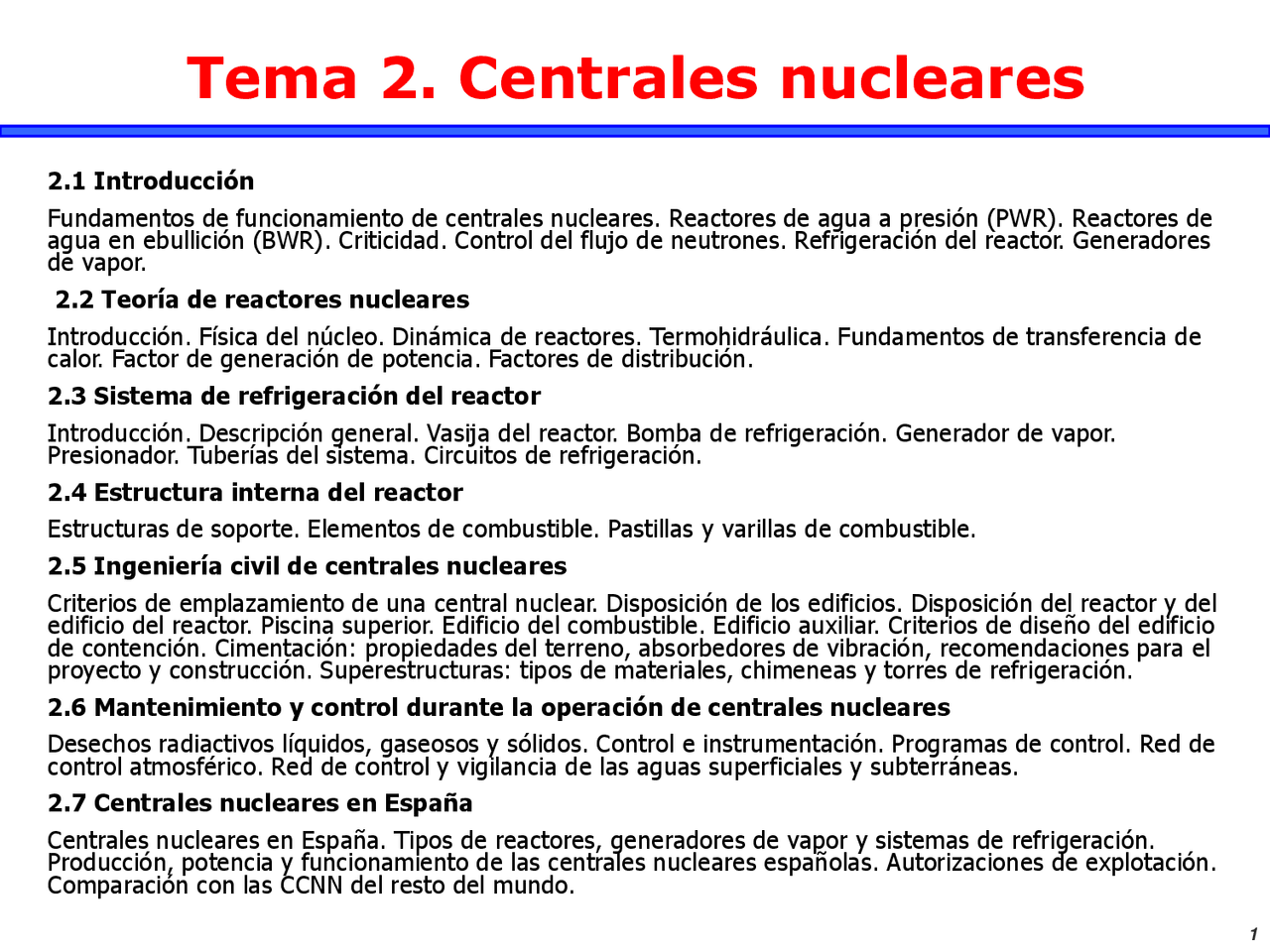

2.1 Introducción Fundamentos de funcionamiento de centrales nucleares. Reactores de agua a presión (PWR). Reactores de agua en ebullición (BWR). Criticidad. Control del flujo de neutrones. Refrigeración del reactor. Generadores de vapor. 2.2 Teoría de reactores nucleares Introducción. Física del núcleo. Dinámica de reactores. Termohidráulica. Fundamentos de transferencia decalor. Factor de generación de potencia. Factores de distribución.
2.3 Sistema de refrigeración del reactor Introducción. Descripción general. Vasija del reactor. Bomba de refrigeración. Generador de vapor. Presionador. Tuberías del sistema. Circuitos de refrigeración.
2.4 Estructura interna del reactor Estructuras de soporte. Elementos de combustible. Pastillas y varillas de combustible. 2.5 Ingeniería civil de centrales nucleares Criterios de emplazamiento de una central nuclear. Disposición de los edificios. Disposición del reactor y deledificio del reactor. Piscina superior. Edificio del combustible. Edificio auxiliar. Criterios de diseño del edificio de contención. Cimentación: propiedades del terreno, absorbedores de vibración, recomendaciones para elproyecto y construcción. Superestructuras: tipos de materiales, chimeneas y torres de refrigeración.
2.6 Mantenimiento y control durante la operación de centrales nucleares Desechos radiactivos líquidos, gaseosos y sólidos. Control e instrumentación. Programas de control. Red decontrol atmosférico. Red de control y vigilancia de las aguas superficiales y subterráneas.
2.7 Centrales nucleares en España Centrales nucleares en España. Tipos de reactores, generadores de vapor y sistemas de refrigeración.Producción, potencia y funcionamiento de las centrales nucleares españolas. Autorizaciones de explotación. Comparación con las CCNN del resto del mundo.
Tema 2. Centrales nucleares
Esquema de una CN
Sistema de refrigeración del reactor
Funciones
Transportar el calor nuclear desde el reactor hasta el generador de vapor Actuar como moderador y reflector de los neutrones en la fisión Actuar como absorbente de neutrones añadido al agua (ácido bórico) Controlar la reactividad por métodos químicos Actuar como barrera pasiva de los productos de fisión que se puedan liberar del combustible
Tres lazos
conectados
en paralelo
con la vasija
Generadores
más altos
Sistema de refrigeración del reactor
Vasija del reactor
12 m longitud 4 m de diámetro Vol = 200 m^3 66 penetraciones
Sistema de refrigeración del reactor
Vasija del reactor
Inspección visual durante la recarga del combustible Control mediante probetas que se extraen al cabo de 2, 5, 10 y 30 años
Sistema de refrigeración del reactor
Bombas de
refrigeración
Impulsar el refrigerante a la presión p y caudal Q necesarios 3 bombas centrífugas verticales Caudal = 23.368 m3/h Presión = 172 Kg/cm
Sistema de refrigeración del reactor
Generador de
vapor
Uno en cada lazo El agua del primario entra por la parte inferior y fluye por los tubos en U invertida El agua del secundario capta el calor y se evapora, generando vapor
Sistema de refrigeración del reactor
Generador de
vapor
Recirculación del caudal (3 veces)
Sistema de refrigeración del reactor
Presionador
Alcanzar la presión de operación en el arranque Mantener la presión durante la operación estable Limitar los cambios de presión a valores aceptables
Sistema de refrigeración del reactor
Funciones
Soportar y fijar los elementos de combustible así como las barras de control Absober los esfuerzos de las barras de control Transmitir las cargas a las bridas del reactor Delimitar la zona de circulación del refrigerante Servir de soporte de la instrumentación nuclear interna
Estructura interna del reactor
Estructura
inferior del
soporte del
nucleo
Estructura interna del reactor
Para conseguir una distribución más uniforme de las fisiones, en el primer ciclo el enriquecimiento de uranio se coloca de forma concéntrica
Configuración por coronas
Se saca 1/3 de los elementos, y se recolocan hacia el centro
Elementos de combustible
Situación de las barras de control y de las
barras de venenos consumibles
Elementos de combustible
