LEVANTAMIENTO DE INFORMACIÓN SOBRE EL SISTEMA DE ALCANTARILLADO DE LA CIUDAD DE AZOGUES.

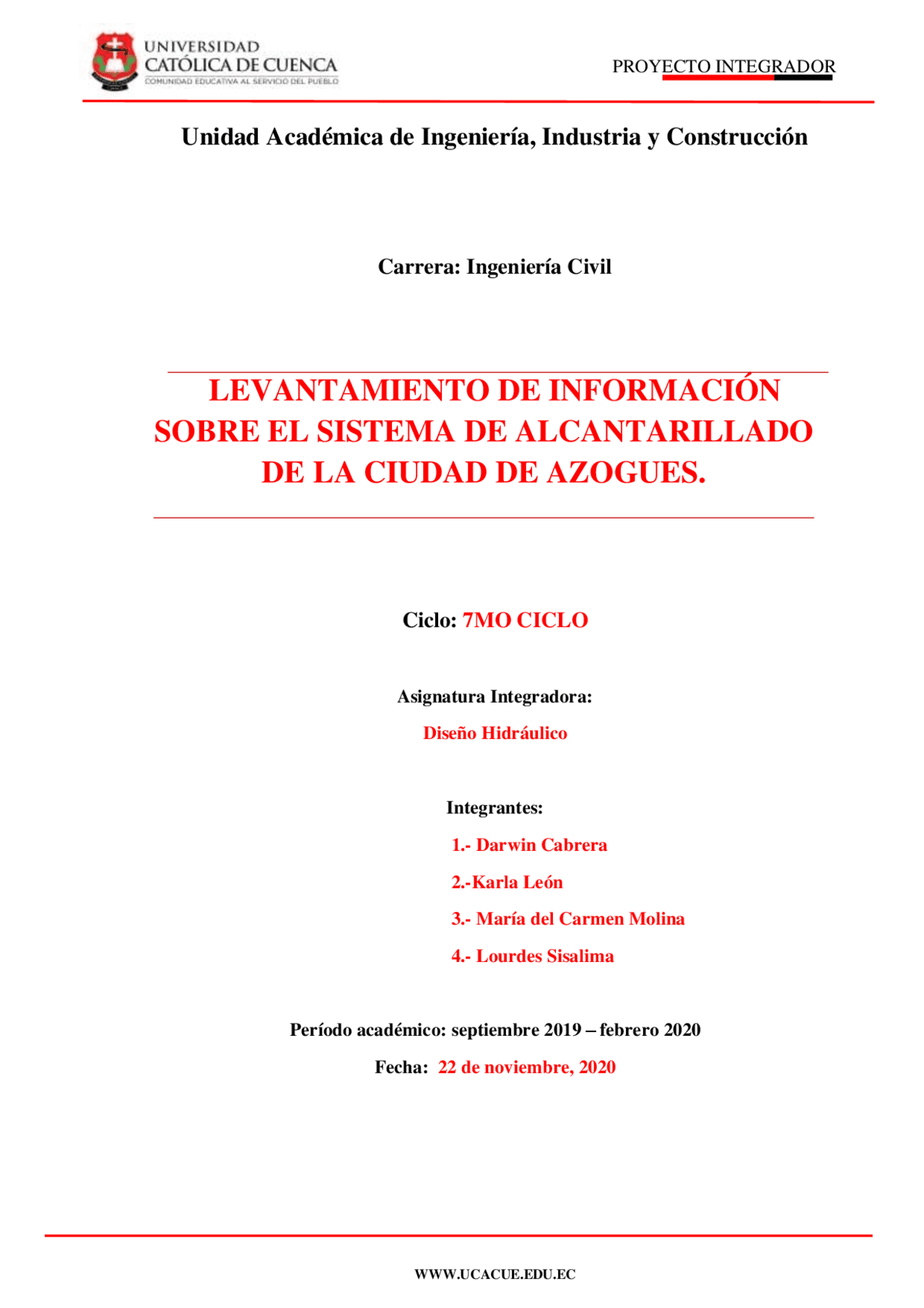

Asignatura Integradora: Diseño Hidráulico Integrantes: 1.- Darwin Cabrera 2.-Karla León 3.- María del Carmen Molina 4.- Lourdes Sisalima Período académico: septiembre 2019 – febrero 2020 Fecha: 22 de noviembre, 20 20
Darwin Cabrera, Karla León, María del Carmen Molina, Lourdes Sisalima. Unidad Académica de Ingeniería Civil, Construcción y Urbanismo, Facultad de Ingeniería Civil, Universidad Católica de Cuenca Sede Azogues. [email protected], [email protected], [email protected], [email protected], Resumen— En el presente estudio se ha identificado y analizado el levantamiento de información catastral de la zona de estudio en empresas públicas como GAD de Azogues y EMAPAL E.P. La zona de estudio surge de la división municipal, identificándose como zona 7 que se limita al norte por la parroquia Guapán, al sur por el sector Quimandel, al oeste con la parroquia Sageo y al este con el centro de la ciudad de Azogues. Después de analizar la información se determinan las características hidráulicas de la red de agua potable mediante el uso del programa arcGIS. La metodología que se empleó ha sido el análisis de planos catastrales de la red de agua potable, se identificó las tecnologías de construcción de las estructuras hidráulicas con la ayuda de mapas temáticos que muestran la caracterización de los elementos constitutivos, así como las zonas de consumo. Palabras Claves— Plano, catastro, alcantarilla, tecnología, elementos, fallas, construcciones, agua.
Relación de la red de abastecimiento de agua potable con la red de alcantarillado de la ciudad de Azogues. III. OBJETIVOS ESPECÍFICOS
Ubicación. La zona de estudio se encuentra enmarcada dentro de la ciudad de Azogues, en la provincia del Cañar, esta localidad limita al norte con la parroquia Guapán, al sur con el sector Quimandel, al oeste con la parroquia Sageo y al este con el centro de la ciudad de Azogues. Figura 1 : Mapa temático de la zona de estudio en la cuidad de Azogues. Fuente: Los autores.
A. Cátedra 1: Abastecimiento de agua potable. Revisión bibliográfica Agua Potable: Es el agua apta para consumo humano, agradable a los sentidos, libre de microorganismos patógenos y de elementos y sustancias tóxicas en concentraciones que puedan ocasionar daños fisiológicos a los consumidores. (SENAGUA, 2014) Red de Agua Potable: En general, una red Consta de Tuberías, nudos (conexiones entre tuberías), bombas, válvulas y tanque de almacenamiento o depósitos. (Farfán, 2014) Elementos de un sistema hidráulico urbano Sistema de agua potable: Conjunto de obras necesarias para: captar, conducir, potabilizar, almacenar y distribuir agua apta para el consumo humano (SENAGUA, 2014). Captación: Estructura que permite derivar el caudal necesario, desde la fuente hacia el sistema de abastecimiento de agua potable (SENAGUA, 2014). Conducción: Conductos u obras que permiten el transporte del agua, desde la captación hasta las unidades de tratamiento, en condiciones seguras e higiénicas (SENAGUA, 2014). Estación de bombeo: Conjunto de estructuras de protección e hidráulicas, incorporadas con equipo electromecánico encargado de elevar el agua hasta una cota superior (SENAGUA, 2014). Sistema apropiado de potabilización: Conjunto de obras y estructuras simples, de fácil operación y mantenimiento, utilizadas para acondicionar el agua de modo que sea apta para el consumo humano (SENAGUA, 2014). Desinfección: Eliminación de microorganismos patógenos (SENAGUA, 2014).
Tanque de almacenamiento: Depósito cerrado destinado a mantener una cantidad de agua suficiente para cubrir las variaciones horarias de consumo. Red de distribución: Conjunto de tuberías y accesorios que permiten llevar el agua hasta los consumidores. Grifo público: Punto de abastecimiento de agua potable, para un determinado conjunto de viviendas. Línea matriz: Es una tubería que une el tanque de almacenamiento y la red de distribución, la cual lleva el agua a los puntos de entrada a la red de distribución su diseño depende de las condiciones de operación de la red de distribución tales como el trazado, caudal y presiones de servicio. Figura 2 : Configuración general de un sistema hidráulico urbano. Fuente: (Briére, 2005)
Planos Catastrales: Martínez define planos catastrales al registro público o base de datos de bienes inmuebles de una provincia o municipio, con información escrita y gráfica en un plano catastral también denominado, mapa o plancheta catastrales (Martinez, 2011). Criterios generales de diseño : Para el diseño de sistemas de agua potable y de disposición de aguas residuales se realizarán levantamientos topográficos o aerofotogramétricos de la población y de las zonas en las que puedan localizarse las diferentes obras, tales como: captación, conducción, tratamiento, redes, almacenamiento, emisarios, etc (SENAGUA, 2014). Posteriormente se establece una clasificación de los parámetros relacionados con la calidad del agua potable en diferentes grupos, en función de las prioridades que debe darse a su monitoreo en los programas de vigilancia y control de dicha calidad, los mismos que deberán efectuarse cuando los sistemas entren en servicio (SENAGUA, 2014). Las redes de abastecimiento podrán colocarse en terrenos de dominio público legalmente utilizables y que sean accesibles de forma permanente. Queda prohibido ubicar las redes de abastecimiento de agua:
Métodos
Anexo 1 : Mapa general de la red de agua potable de la zona de estudio. Anexo 2 : Mapa temático sobre las características hidráulicas (diámetros) de la red de distribución de agua potable de la zona de estudio. Anexo 3 : Mapa temático sobre las características hidráulicas (materiales de la tubería) de la red de distribución de agua potable de la zona de estudio. Anexo 4 : Mapa temático sobre la clasificación de consumos en los nodos (doméstico, comercial, industrial o institucional) de la red de distribución de agua potable de la zona de estudio.
737200 737200 737500 737500 737800 737800 738100 738100 738400 738400 738700 738700 739000 739000 9697800 9698000 9698000 9698200 9698200 9698400 9698400 9698600 9698600 9698800 9698800 9699000 9699000 MAPA GENERAL DE LA RED DE AGUA POTABLE DE LA ZONA DE ESTUDIO AUTORES: Darwin Cabrera, Maria Molina, Karla Leon, Lourdes Sisalima. SRC: WGS 84/ UTM zone 17S. CONTENIDO: Mapa general de la red de agua potable de la zona de estudio. FECHA: 15/11/ ESCALA: 1: .
VALVULAS TUBERIAS USUARIOS 0 75 150 300 450 600 Meters (6) (48) (172)
737200 737200 737500 737500 737800 737800 738100 738100 738400 738400 738700 738700 739000 739000 9697800 9698000 9698000 9698200 9698200 9698400 9698400 9698600 9698600 9698800 9698800 9699000 9699000 MAPA DE MATERIALES DE LA RED DE AGUA POTABLE DE LA ZONA DE ESTUDIO AUTORES: Darwin Cabrera, Maria Molina, Karla Leon, Lourdes Sisalima. SRC: WGS 84/ UTM zone 17S. CONTENIDO: Mapa de materiales de las tuberias de la red de agua potable de la zona de estudio. FECHA: 22/11/ ESCALA: 1: .
Material AC PVC 0 75 150 300 450 600 Meters (ACERO AL CARBONO) (POLICLORURO DE VINILO) (1) (47)
!! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !! ! !! ! ! ! ! ! ! ! ! ! (^)! ! ! ! ! !!!!!!!! ! ! ! ! ! ! ! ! N N N N N N N N3 N N N N N N N N N N N N N N N N36 N N N N N N N N N N45 N N N N N N N N N N N N N N N
Meters
LEYENDA
