EVALUACIÓN PARCIAL DE DINÁMICA II PERIODO (6p)
ID:
NRC: 2866
CARRERA: INGENIERÍA MECATRÓNICA
FECHA: 23/05/2019.

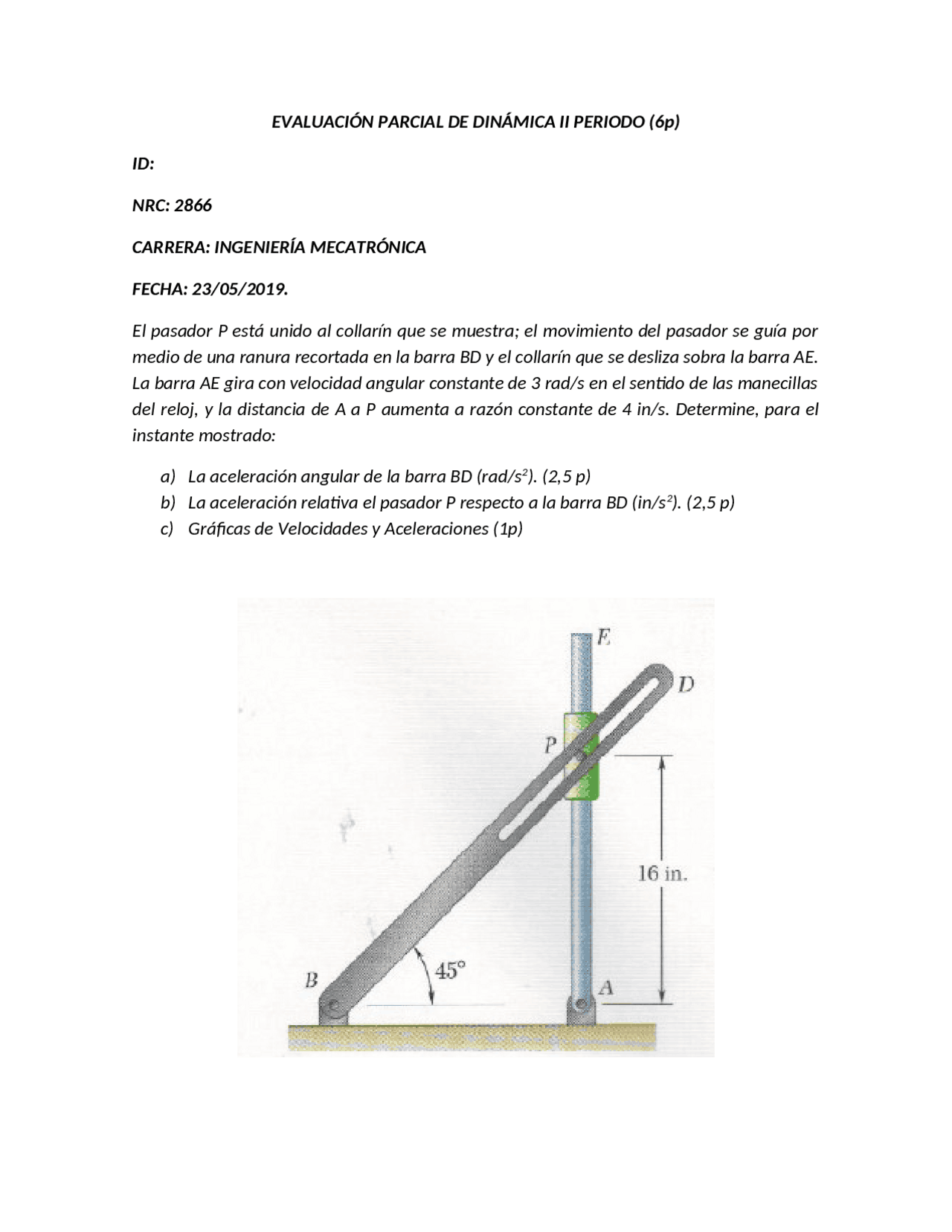

El pasador P está unido al collarín que se muestra; el movimiento del pasador se guía por
medio de una ranura recortada en la barra BD y el collarín que se desliza sobra la barra AE.
La barra AE gira con velocidad angular constante de 3 rad/s en el sentido de las manecillas
del reloj, y la distancia de A a P aumenta a razón constante de 4 in/s. Determine, para el
instante mostrado:
a) La aceleración angular de la barra BD (rad/s2). (2,5 p)
b) La aceleración relativa el pasador P respecto a la barra BD (in/s2). (2,5 p)
c) Gráficas de Velocidades y Aceleraciones (1p)
