UNIVERSIDAD POPULAR DEL CESAR
SECCIONAL AGUACHICA
PROGRAMA DE INGENIERIA DE SISTEMAS
PROFUNDIZACIÓN EN REDES Y TELECOMUNICACIONES
Ing. Darwin Navarro Pino.

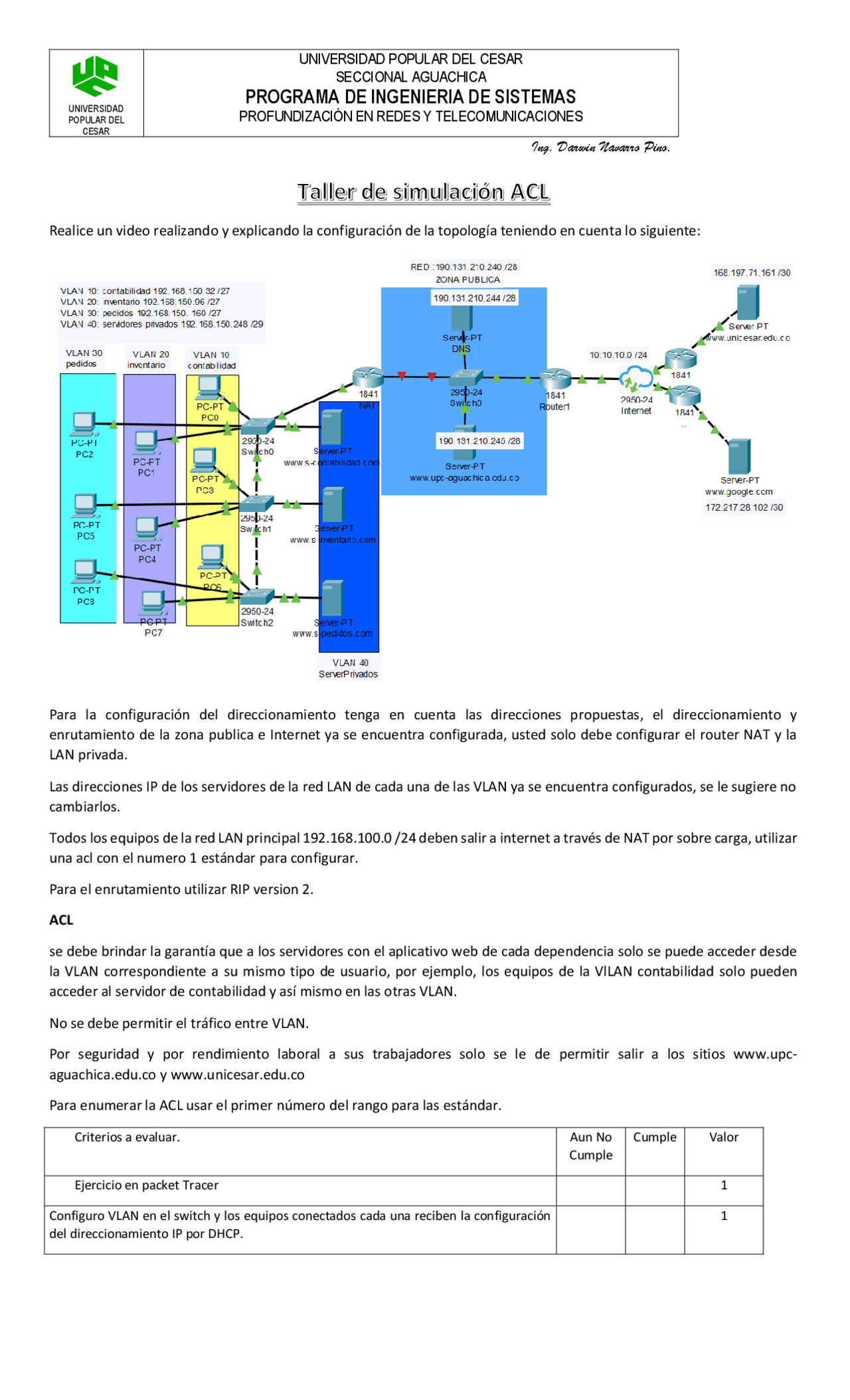

Realice un video realizando y explicando la configuración de la topología teniendo en cuenta lo siguiente:
Para la configuración del direccionamiento tenga en cuenta las direcciones propuestas, el direccionamiento y
enrutamiento de la zona publica e Internet ya se encuentra configurada, usted solo debe configurar el router NAT y la
LAN privada.
Las direcciones IP de los servidores de la red LAN de cada una de las VLAN ya se encuentra configurados, se le sugiere no
cambiarlos.
Todos los equipos de la red LAN principal 192.168.100.0 /24 deben salir a internet a través de NAT por sobre carga, utilizar
una acl con el numero 1 estándar para configurar.
Para el enrutamiento utilizar RIP version 2.
ACL
se debe brindar la garantía que a los servidores con el aplicativo web de cada dependencia solo se puede acceder desde
la VLAN correspondiente a su mismo tipo de usuario, por ejemplo, los equipos de la VlLAN contabilidad solo pueden
acceder al servidor de contabilidad y así mismo en las otras VLAN.
No se debe permitir el tráfico entre VLAN.
Por seguridad y por rendimiento laboral a sus trabajadores solo se le de permitir salir a los sitios www.upc-
aguachica.edu.co y www.unicesar.edu.co
Para enumerar la ACL usar el primer número del rango para las estándar.
Criterios a evaluar.
Aun No
Cumple
Cumple
Valor
Ejercicio en packet Tracer
1
Configuro VLAN en el switch y los equipos conectados cada una reciben la configuración
del direccionamiento IP por DHCP.
1
