ACONDICIONAMIENTO
AMBIENTAL 1
GRUPO 01

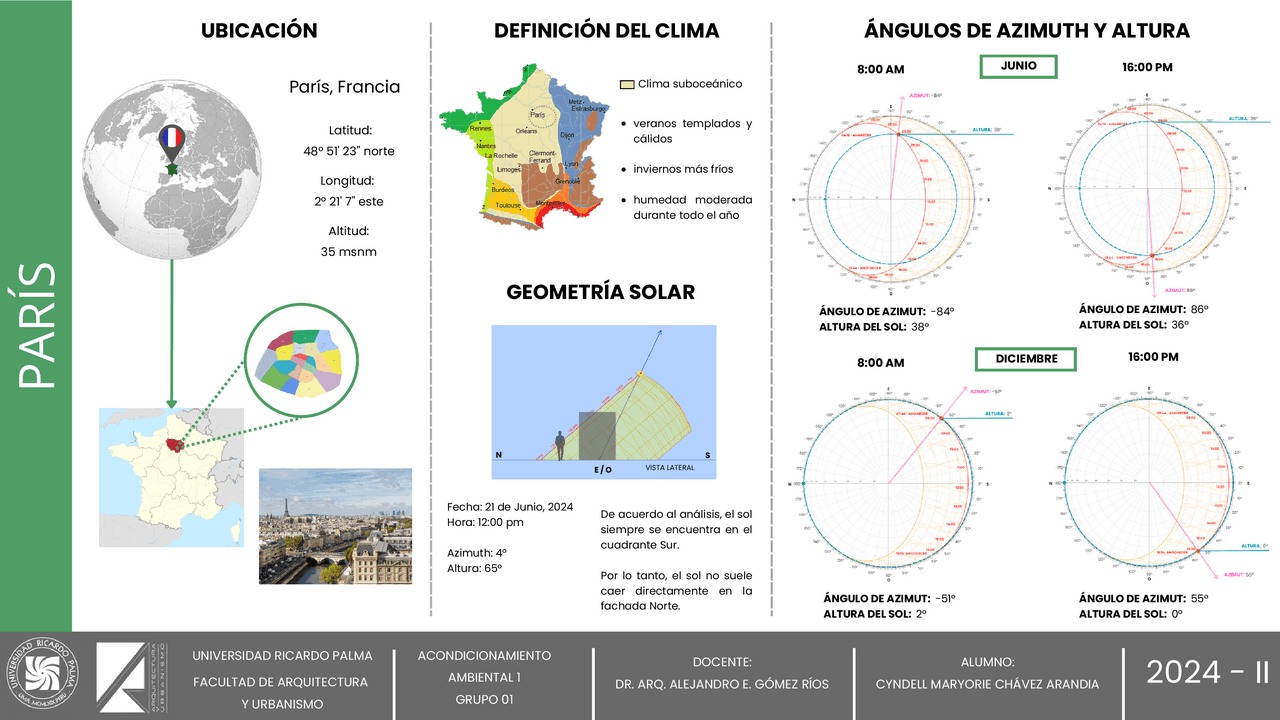

GEOMETRÍA SOLAR
París, Francia
Latitud:
48º 51' 23'' norte
Longitud:
2º 21' 7'' este
Altitud:
35 msnm
UBICACIÓN DEFINICIÓN DEL CLIMA
DOCENTE:
DR. ARQ. ALEJANDRO E. GÓMEZ RÍOS
2024 - II
ALUMNO:
CYNDELL MARYORIE CHÁVEZ ARANDIA
UNIVERSIDAD RICARDO PALMA
FACULTAD DE ARQUITECTURA
Y URBANISMO
PARÍS
ÁNGULOS DE AZIMUTH Y ALTURA
De acuerdo al análisis, el sol siempre se encuentra en el cuadrante Sur. Por lo tanto, el sol no suele caer directamente en la fachada Norte. Fecha: 21 de Junio, 2024 Hora: 12:00 pm Azimuth: 4° Altura: 65°
JUNIO
DICIEMBRE
8:00 AM 16:00 PM
8:00 AM
16:00 PM
ÁNGULO DE AZIMUT: -84°
ALTURA DEL SOL: 38°
ÁNGULO DE AZIMUT: -51°
ALTURA DEL SOL: 2°
ÁNGULO DE AZIMUT: 55°
ALTURA DEL SOL: 0°
ÁNGULO DE AZIMUT: 86°
ALTURA DEL SOL: 36°
N S E / O VISTA LATERAL Clima suboceánico veranos templados y cálidos inviernos más fríos humedad moderada durante todo el año
ACONDICIONAMIENTO
AMBIENTAL 1
GRUPO 01
DOCENTE:
DR. ARQ. ALEJANDRO E. GÓMEZ RÍOS
2024 - II
ALUMNO:
CYNDELL MARYORIE CHÁVEZ ARANDIA
UNIVERSIDAD RICARDO PALMA
FACULTAD DE ARQUITECTURA
Y URBANISMO
PARÍS
FACHADA CON MAYOR CANTIDAD DE
HORAS DE SOL AL AÑO
RECOMENDACIONES DE DISEÑO
En el hemisferio norte, la fachada que recibe mayor cantidad de horas de sol al año es la fachada Sur. N^ S E / O VISTA LATERAL JUNIO MARZO / SEPTIEMBRE DICIEMBRE
S
Se recomienda utilizar muros de ladrillo o piedra con un esperor entre 30 - 40 cm. Con el objetivo de almacenar calor durante el día y liberarlo lentamente durante la noche, manteniendo la vivienda cálida en invierno y fresca en verano. Se plantea el diseño de cubiertas inclinadas con aleros, que no solo faciliten el drenaje del agua de lluvia, sino que también aprovechen la inclinación del techo para captar la luz solar en invierno. La incorporación de aleros en el techo permite generar sombras en la fachada sur, evitando que la radiación térmica ingrese a través de las ventanas durante el verano. TECHOS MUROS Y MATERIALIDAD PLANTA Tanto las ventanas como la puerta principal deben orientarse hacia el sur para maximizar la ganancia solar durante el día y calentar el interior en invierno, puesto a que diciembre presenta una baja cantidad de luz solar. Además, se sugiere colocar ventanas orientadas al este de menor tamaño para proporcionar luz natural, manteniendo el confort térmico sin riesgo de sobrecalentamiento en verano.
N^ S
INVIERNO
N^ S
VERANO S
