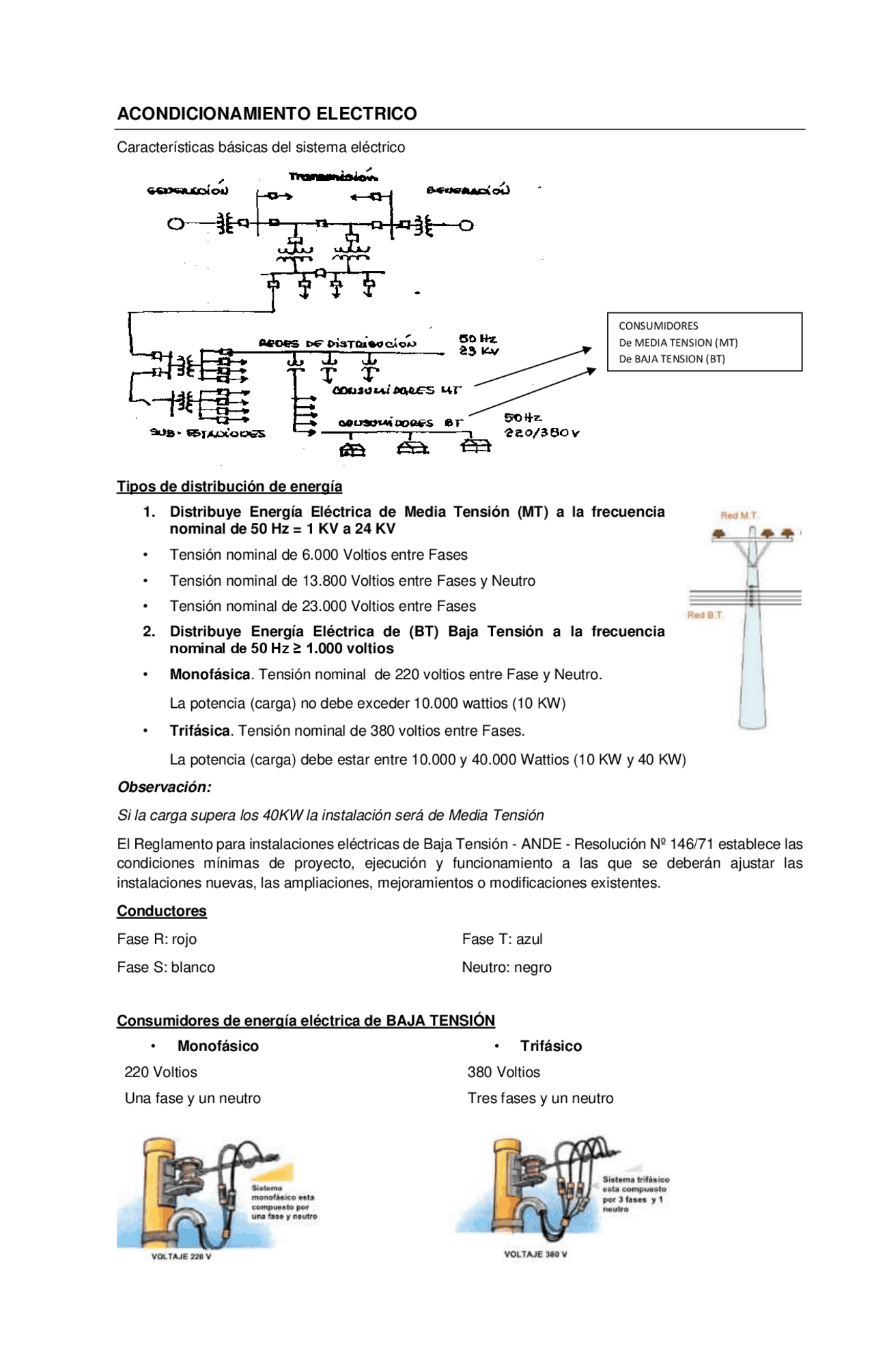

ACONDICIONAMIENTO ELECTRICO
Características básicas del sistema eléctrico
Tipos de distribución de energía
1. Distribuye Energía Eléctrica de Media Tensión (MT) a la frecuencia nominal de 50 Hz = 1 KV a 24 KV
- Tensión nominal de 6.000 Voltios entre Fases
- Tensión nominal de 13.800 Voltios entre Fases y Neutro
- Tensión nominal de 23.000 Voltios entre Fases 2. Distribuye Energía Eléctrica de (BT) Baja Tensión a la frecuencia nominal de 50 Hz ≥ 1.000 voltios
- Monofásica. Tensión nominal de 220 voltios entre Fase y Neutro.
La potencia (carga) no debe exceder 10.000 wattios (10 KW)
- Trifásica. Tensión nominal de 380 voltios entre Fases.
La potencia (carga) debe estar entre 10.000 y 40.000 Wattios (10 KW y 40 KW)
Observación:
Si la carga supera los 40KW la instalación será de Media Tensión
El Reglamento para instalaciones eléctricas de Baja Tensión - ANDE - Resolución Nº 146/71 establece las condiciones mínimas de proyecto, ejecución y funcionamiento a las que se deberán ajustar las
instalaciones nuevas, las ampliaciones, mejoramientos o modificaciones existentes.
Conductores
Fase R: rojo
Fase S: blanco
Fase T: azul
Neutro: negro
Consumidores de energía eléctrica de BAJA TENSIÓN
- Monofásico 220 Voltios Una fase y un neutro
- Trifásico 380 Voltios Tres fases y un neutro
CONSUMIDORES De MEDIA TENSION (MT) De BAJA TENSION (BT)
Cargas
- Carga Instalada. Suma aritmética de las potencias nominales de equipos, artefactos, y aparatos eléctricos
- Carga declarada. Es el total de la carga instalada multiplicado por el factor de demanda.
Monofásica:
Trifásica:
PARTES DE QUE SE COMPONE UNA INSTALACIÓN ELÉCTRICA
1. Acometida. Es la derivación desde la línea de distribución hasta el medidor incluido este y sus elementos de protección y soporte. Se compone de:
a) Servicio: Es la conexión eléctrica desde el punto de toma de energía de la red hasta la parte externa de la propiedad del usuario, sobre la calle en el punto escogido para la entrada de energía. b) Entrada: Es la conexión eléctrica entre el servicio y el equipo de medición. Los servicios y entrada pueden ser aéreo y/o subterráneo, La longitud del servicio con sección minina 20, m – 6mm²- 5,00m de altura de llegada del servicio. La longitud del servicio máxima 30,00 m c) Medición: Medidores de consumo de energía eléctrica activa del usuario en kilovatios-hora d) Elementos de protección y soporte: Puesta a tierra con jabalina
2. Tableros. (^) Constituidos por todos los elementos de maniobra, protección y control de las instalaciones
a) Principal: Es aquel que recibe toda la energía para distribuirla a tableros parciales o seccionales o directamente al área de su influencia
b) Seccionales: Son aquellos que reciben energía del correspondiente Tablero Principal para distribuirla en el área o sección de su influencia.
Observación: los tableros seccionales se utilizan cuando la construcción es muy grande, tiene 2 o más niveles o mucha carga instalada, si no, se utiliza un solo tablero como principal
- Llaves termo-magnéticas: son las que se encuentran dentro de los tableros (en el Tablero principal o seccional). Sirven para administrar el flujo de corriente eléctrica en ese sector. 3. Líneas.
- Primarias: Es la que conecta la salida del medidor al Tablero Principal correspondiente portando toda la energía destinada al uso previsto sección mínima de 4 mm². La línea puede ser aérea o subterránea
- Secundarias: Son aquellas que transportan energía del Tablero Principal al Tablero Seccional correspondiente. 4. Circuitos y Líneas distribuidoras de circuitos
- # Trifásicos 15 A, motores 20 A.
- # Monofásicos 10 A. – 2200 Vatios
Referencias I = Intensidad de corriente, Pt = Potencia total, E = Energía (tensión 220 0 380), Fd = Factor de demanda
SIMBOLOGÍAS
Esquema unifilar toma corriente y lámpara
