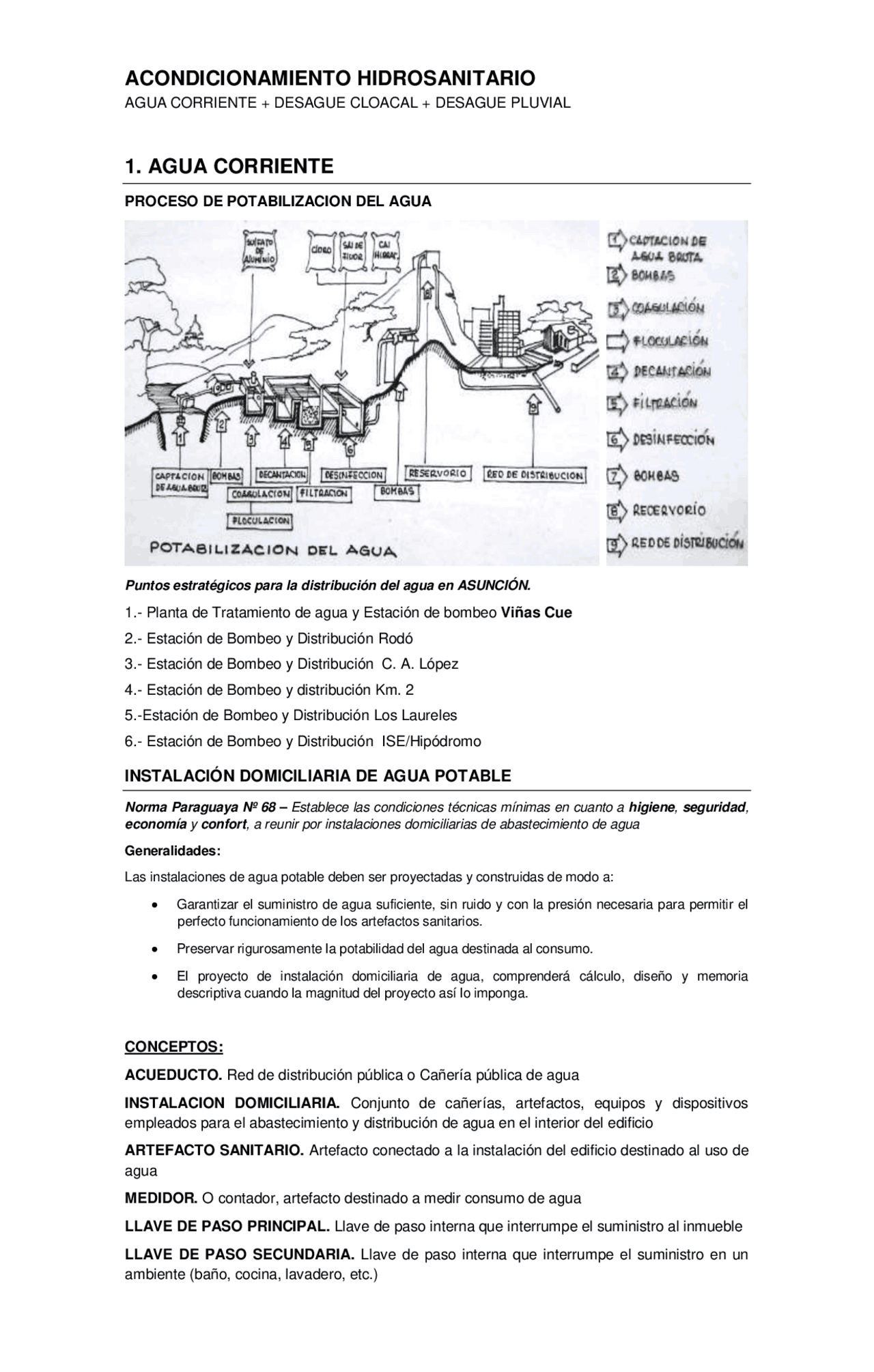

ACONDICIONAMIENTO HIDROSANITARIO
AGUA CORRIENTE + DESAGUE CLOACAL + DESAGUE PLUVIAL
1. AGUA CORRIENTE
PROCESO DE POTABILIZACION DEL AGUA
Puntos estratégicos para la distribución del agua en ASUNCIÓN.
1.- Planta de Tratamiento de agua y Estación de bombeo Viñas Cue
2.- Estación de Bombeo y Distribución Rodó
3.- Estación de Bombeo y Distribución C. A. López
4.- Estación de Bombeo y distribución Km. 2
5.-Estación de Bombeo y Distribución Los Laureles
6.- Estación de Bombeo y Distribución ISE/Hipódromo
INSTALACIÓN DOMICILIARIA DE AGUA POTABLE
Norma Paraguaya Nº 68 – Establece las condiciones técnicas mínimas en cuanto a higiene , seguridad , economía y confort , a reunir por instalaciones domiciliarias de abastecimiento de agua
Generalidades:
Las instalaciones de agua potable deben ser proyectadas y construidas de modo a:
Garantizar el suministro de agua suficiente, sin ruido y con la presión necesaria para permitir el perfecto funcionamiento de los artefactos sanitarios. Preservar rigurosamente la potabilidad del agua destinada al consumo. El proyecto de instalación domiciliaria de agua, comprenderá cálculo, diseño y memoria descriptiva cuando la magnitud del proyecto así lo imponga.
CONCEPTOS:
ACUEDUCTO. Red de distribución pública o Cañería pública de agua
INSTALACION DOMICILIARIA. Conjunto de cañerías, artefactos, equipos y dispositivos empleados para el abastecimiento y distribución de agua en el interior del edificio
ARTEFACTO SANITARIO. Artefacto conectado a la instalación del edificio destinado al uso de agua
MEDIDOR. O contador, artefacto destinado a medir consumo de agua
LLAVE DE PASO PRINCIPAL. Llave de paso interna que interrumpe el suministro al inmueble
LLAVE DE PASO SECUNDARIA. Llave de paso interna que interrumpe el suministro en un ambiente (baño, cocina, lavadero, etc.)
Gráfico: funcionamiento de una llave de paso
SISTEMAS DE ABASTECIMIENTO DE AGUA
Proveniente de la:
- RED PÚBLICA; o de
- FUENTE (Tanque de almacenamiento) PARTICULAR; o de
- AMBOS SISTEMAS
SISTEMA DE INSTALACION:
- DISTIBUCION DIRECTA : alimentación directa desde el acueducto sin el uso de tanque
- DISTRIBUCION INDIRECTA : alimentación de puntos de consumo por un tanque de almacenamiento
- MIXTO: alimentación de un sector de la instalación con el sistema (1) y otro con el sistema (2)
- HIDRONEUMATICO: alimentación de los puntos de consumo directamente del tanque inferior, con una presión dada por un tanque hidroneumático
ACOMETIDA (^) RED DE DISTRIBUCIÓN INTERNA
Componentes de una Instalación de Agua corriente:
- Red de distribución pública
- Entrada
- Medición
- Llave de paso principal
TIPOS DE SISTEMAS DE DESAGUES CLOCALES:
a. SISTEMA DINÁMICO. Instalación domiciliaria de desagüe sanitario conectado a la red o colector público
b. SISTEMA ESTÁTICO. Instalación domiciliaria de desagüe sanitario que, al no disponer de una red o colector público, utiliza una cámara séptica y un pozo absorbente (u otra modalidad de disposición final) como destino definitivo de los efluentes o aguas residuales domésticas
Esquema de desagüe en el sistema estático. Proceso de disposición final
(Ver detalles de los mismos en los gráficos en la página siguiente)
- Pozo absorbente 2. Cámara séptica 1. Cámara de inspección
Componentes de un SISTEMA DINÁMICO
- Colector público
- Cámara de inspección
- Cañería primaria
- Cañería de ventilación
Componentes de un SISTEMA ESTÁTICO
- Pozo absorbente
- Cámara séptica
- Cámara de inspección
- Cañería primaria
- Cañería de ventilación
Aguas residuales de la vivienda
INSTALACIÒN DE UN BAÑO CON CAÑERIA
PRIMARIA, SECUNDARIA, Y VENTILACIÒN
CAÑERIA PRIMARIA (Color Rojo)
CAÑERIA SECUNDARIA (Color Marrón) CAÑERIA DE VENTILACIÓN (Color Verde) Otros: Cañería existente (color negro)
Cañería futura (línea de puntos)
Toda cañería de desagüe cloacal debe tener una
pendiente mínima de 2% en tramos horizontales
1. CÁMARA DE INSPECCIÓN. Cámara destinada a permitir la inspección, registro y/o desobstrucción de las cañerías primarias. Se puede realizar con ladrillos comunes. Lleva una doble tapa para evitar la salida de los gases al exterior 2. CÁMARA SÉPTICA. Recipiente hermético donde las aguas servidas sufren la acción de bacterias anaeróbicas (micro organismos que solo actúan donde no circula aire). Una parte de la materia orgánica sólida es convertida en gases. Otra parte se deposita en el fondo en forma de partículas minerales sólidos (lodo). Y en la superficie del líquido se forma una capa de espuma, nata o costra que contribuye a evitar la circulación del aire; actuando como digestor y agente de combustión interna. Obviamente no lleva ventilación; para mantener activas las bacterias anaeróbicas que desarrollan el proceso eliminatorio 3. POZO ABSORBENTE. Receptor final de los residuos cloacales que consiste en una perforación abierta en el suelo (diámetro 1,50 metros x 3 metros de profundidad). El destino final del líquido efluente se da por la infiltración en el terreno a través de las paredes del pozo (ladrillos colocados en forma de panal de abeja para facilitar la absorción del terreno). Requiere de una ventilación; para eliminar gases.
Doble tapa
Canaleta de alero y bajada
Canaleta embutida en limahoya
Canaleta embutida en lindero o cenefa
Canaleta de alero
Canaleta en limahoya
