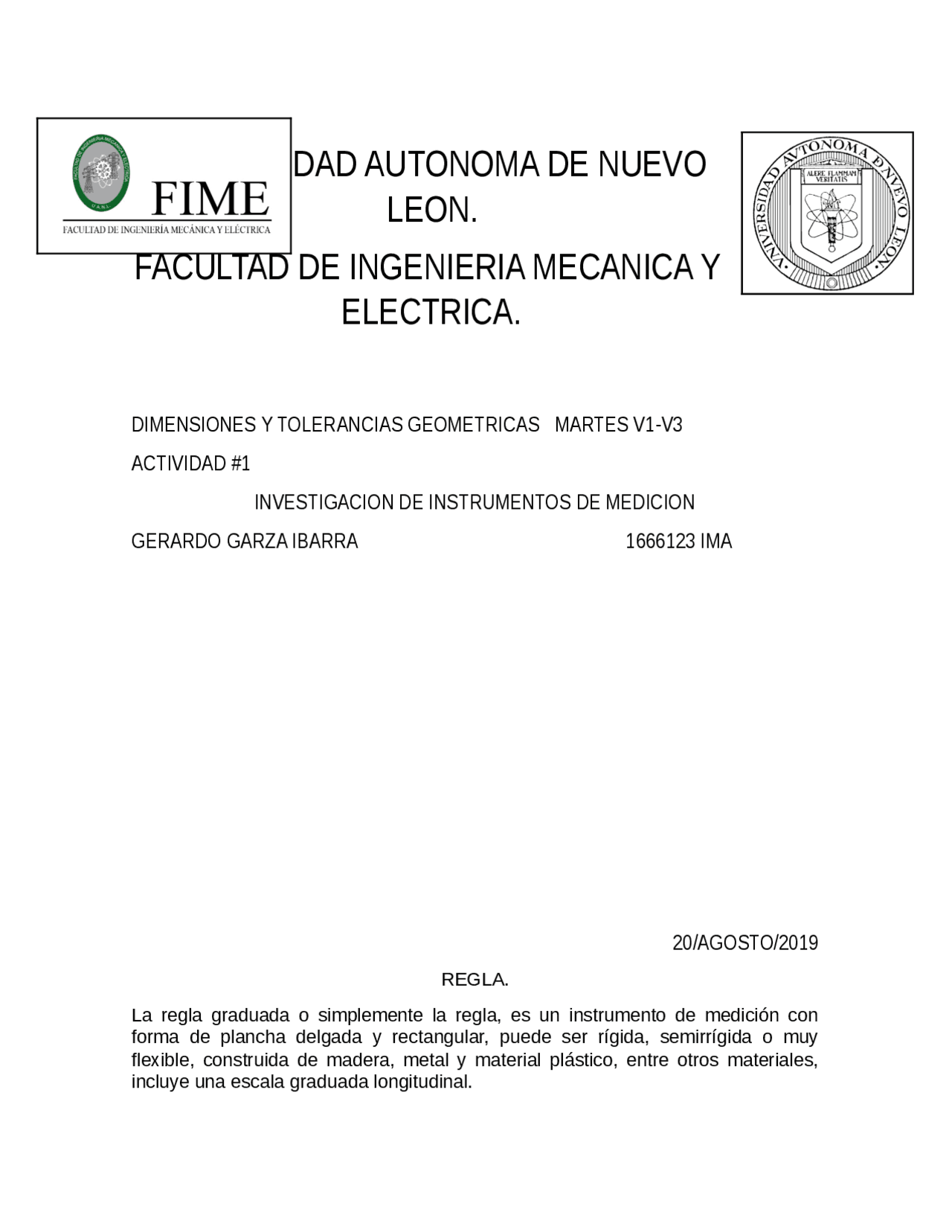

UNIVERSIDAD AUTONOMA DE NUEVO
LEON.
FACULTAD DE INGENIERIA MECANICA Y
ELECTRICA.
DIMENSIONES Y TOLERANCIAS GEOMETRICAS MARTES V1-V
ACTIVIDAD
INVESTIGACION DE INSTRUMENTOS DE MEDICION
GERARDO GARZA IBARRA 1666123 IMA
20/AGOSTO/
REGLA.
La regla graduada o simplemente la regla, es un instrumento de medición con forma de plancha delgada y rectangular, puede ser rígida, semirrígida o muy flexible, construida de madera, metal y material plástico, entre otros materiales, incluye una escala graduada longitudinal.
Su longitud total rara vez supera el metro, y la mayoría se construyen de 30 centímetros. Incluye una graduación, en el sistema métrico decimal en milímetros, centímetros y decímetros, en el sistema anglosajón de unidades en pulgadas o fracción de pulgada.
Las reglas se utilizan para trazar rectas, verificar la alineación o servir de guía, o para medir. En un juego de escuadras 6 suele incluirse junto con la escuadra el cartabón el transportador y el compás.
VERNIER.
El calibre, también denominado calibrador, cartabón de corredera o pie de rey, es un instrumento de medición, principalmente de diámetros exteriores, interiores y profundidades, utilizado en el ámbito industrial. El vernier es una escala auxiliar que se desliza a lo largo de una escala principal para permitir en ella lecturas fraccionales exactas de la mínima división. Para lograr lo anterior, una escala vernier está graduada en un número de divisiones iguales en la misma longitud que n-1 divisiones de la escala principal; ambas escalas están marcadas en la misma dirección.
Es un instrumento sumamente delicado y debe manipularse con habilidad, cuidado, delicadeza, con precaución de no rayarlo ni doblarlo (en especial, la colisa de profundidad). Deben evitarse especialmente las limaduras, que pueden alojarse entre sus piezas y provocar daños.
Consta de una "regla" con una escuadra en un extremo, sobre la cual se desliza otra destinada a indicar la medida en una escala. Permite apreciar longitudes de 1/10, 1/20 y 1/50 de milímetro utilizando el nonio. Mediante piezas especiales en la parte superior y en su extremo, permite medir dimensiones internas y profundidades. Posee dos escalas: la inferior milimétrica y la superior en pulgadas.
- Mordazas para medidas externas.
- Mordazas para medidas internas.
- Sonda para medida de profundidades.
- Escala con divisiones en centímetros y milímetros.
Un goniómetro es un aparato en forma de semicírculo o círculo graduado en 180º o 360º, utilizado para medir o construir ángulos. Este instrumento permite medir ángulos entre dos objetos, tales como dos puntos de una costa, o un astro, generalmente el Sol, y el horizonte. Con este instrumento, si el observador conoce la elevación del Sol y la hora del día, puede determinar con bastante precisión la latitud a la que se encuentra mediante cálculos matemáticos sencillos de efectuar.
El nombre más común del goniómetro es sextante, un instrumento que reemplazó al astrolabio en la medición de la posición de un buque.
Entre los goniómetros están incluidos también los taquímetros y los teodolitos.
COMPARADOR OPTICO.
Un comparador óptico o proyectador de perfiles es un aparato que permite medir piezas pequeñas con una pantalla traslúcida. Al proyectar la pieza se produce una amplificación de la misma, esto permite una mejor medición y revisión.
Su principio de funcionamiento es la aplicación de los principios de la óptica. Lo que se hace es proyectar la sombra amplificada de una pieza sobre la pantalla traslúcida, posteriormente se toman las medidas basándose en el principio y el final de la sombra proyectada.
Una de las ventajas de este aparato es que se puede hacer la medición directamente en la pantalla traslúcida o a través de comparaciones con referencias estándar. La medición se lleva a cabo en 2D sobre la sombra.
Es importante señalar que los resultados de la medición, en un método como este, pueden variar dependiendo del ángulo de visión o de la posición del observador al momento de proyectar la sombra, es decir, la medición puede variar según la perspectiva. Para evitar este inconveniente es recomendable utilizar lentes telecéntricos que ayuden a eliminar la variación de las medidas por la perspectiva.
Clasificación de instrumentos de medición.
Los instrumentos de medición se clasifican acorde al criterio de medición, en efecto, se distinguen en instrumentos de medición directa y medición indirecta.
Un instrumento de medición, no es más que un aparato por medio del cual se recurre a comparar un objeto con un patrón especifico de escala; este instrumento no permite más que la acción de cotejar medidas de un objeto de la naturaleza con el fin de determinar si el mismo se adecua a un espacio, si se puede realizar otro objeto con las mismas magnitudes o si bien se puede reducir el mismo objeto.
La importancia de conocer los distintos tipos de instrumentos de medición, reside en la ingeniería que es la ciencia encargada de la creación y diseño de estructuras que ameritan el conocimiento de las distintas medidas.
- Medición Directa. a. Manuales graduados. Estos hacen referencia a los instrumentos que traen incorporados parámetros de medición, o bien de escala. b. Lineales. Refiere a los instrumentos que sirven para tomar medidas estáticas, como aquellas que son la longitud, anchura y profundidad, que en los elementos solidos siempre permanecen inmutables. c. Angulares.
Estos instrumentos son mucho más complejos, ameritan la toma de medidas en ángulos de 180 grados o bien en ángulos de 360 grados. d. Manuales no graduados.
