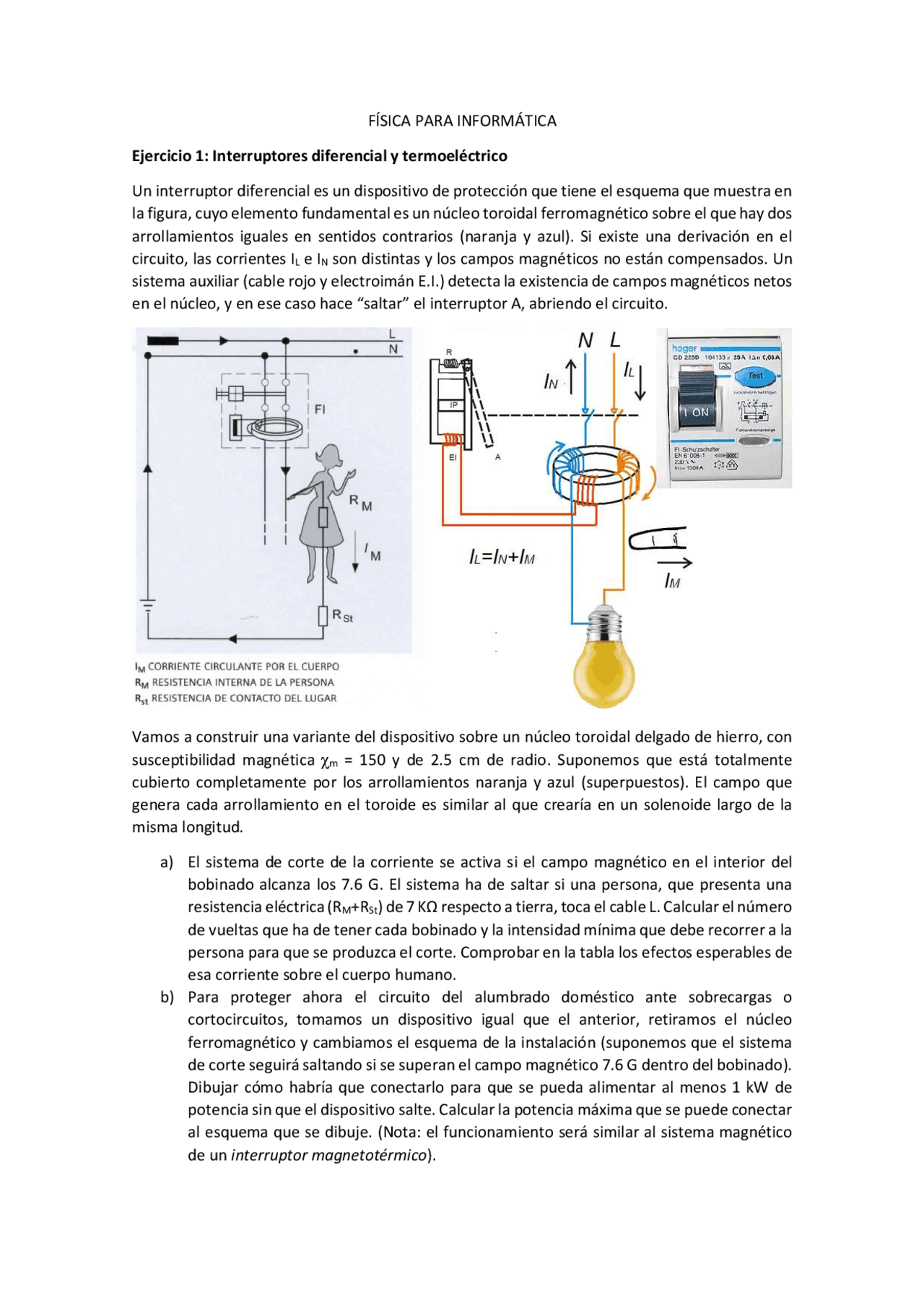

FÍSICA PARA INFORMÁTICA
Ejercicio 1: Interruptores diferencial y termoeléctrico
Un interruptor diferencial es un dispositivo de protección que tiene el esquema que muestra en
la figura, cuyo elemento fundamental es un núcleo toroidal ferromagnético sobre el que hay dos
arrollamientos iguales en sentidos contrarios (naranja y azul). Si existe una derivación en el
circuito, las corrientes IL e IN son distintas y los campos magnéticos no están compensados. Un
sistema auxiliar (cable rojo y electroimán E.I.) detecta la existencia de campos magnéticos netos
en el núcleo, y en ese caso hace “saltar” el interruptor A, abriendo el circuito.
Vamos a construir una variante del dispositivo sobre un núcleo toroidal delgado de hierro, con
susceptibilidad magnética χm = 150 y de 2.5 cm de radio. Suponemos que estotalmente
cubierto completamente por los arrollamientos naranja y azul (superpuestos). El campo que
genera cada arrollamiento en el toroide es similar al que crearía en un solenoide largo de la
misma longitud.
a) El sistema de corte de la corriente se activa si el campo magnético en el interior del
bobinado alcanza los 7.6 G. El sistema ha de saltar si una persona, que presenta una
resistencia eléctrica (RM+RSt) de 7 KΩ respecto a tierra, toca el cable L. Calcular el número
de vueltas que ha de tener cada bobinado y la intensidad mínima que debe recorrer a la
persona para que se produzca el corte. Comprobar en la tabla los efectos esperables de
esa corriente sobre el cuerpo humano.
b) Para proteger ahora el circuito del alumbrado doméstico ante sobrecargas o
cortocircuitos, tomamos un dispositivo igual que el anterior, retiramos el núcleo
ferromagnético y cambiamos el esquema de la instalación (suponemos que el sistema
de corte seguirá saltando si se superan el campo magnético 7.6 G dentro del bobinado).
Dibujar cómo habría que conectarlo para que se pueda alimentar al menos 1 kW de
potencia sin que el dispositivo salte. Calcular la potencia máxima que se puede conectar
al esquema que se dibuje. (Nota: el funcionamiento será similar al sistema magnético
de un interruptor magnetotérmico).
pf3

Vista previa parcial del texto

¡Descarga Actividad 2 de calculo y más Apuntes en PDF de Cálculo Avanzado solo en Docsity!

FÍSICA PARA INFORMÁTICA

Ejercicio 1: Interruptores diferencial y termoeléctrico Un interruptor diferencial es un dispositivo de protección que tiene el esquema que muestra en la figura, cuyo elemento fundamental es un núcleo toroidal ferromagnético sobre el que hay dos arrollamientos iguales en sentidos contrarios (naranja y azul). Si existe una derivación en el circuito, las corrientes IL e IN son distintas y los campos magnéticos no están compensados. Un sistema auxiliar (cable rojo y electroimán E.I.) detecta la existencia de campos magnéticos netos en el núcleo, y en ese caso hace “saltar” el interruptor A, abriendo el circuito. Vamos a construir una variante del dispositivo sobre un núcleo toroidal delgado de hierro, con susceptibilidad magnética χm = 150 y de 2.5 cm de radio. Suponemos que está totalmente cubierto completamente por los arrollamientos naranja y azul (superpuestos). El campo que genera cada arrollamiento en el toroide es similar al que crearía en un solenoide largo de la misma longitud. a) El sistema de corte de la corriente se activa si el campo magnético en el interior del bobinado alcanza los 7.6 G. El sistema ha de saltar si una persona, que presenta una resistencia eléctrica (RM+RSt) de 7 KΩ respecto a tierra, toca el cable L. Calcular el número de vueltas que ha de tener cada bobinado y la intensidad mínima que debe recorrer a la persona para que se produzca el corte. Comprobar en la tabla los efectos esperables de esa corriente sobre el cuerpo humano. b) Para proteger ahora el circuito del alumbrado doméstico ante sobrecargas o cortocircuitos, tomamos un dispositivo igual que el anterior, retiramos el núcleo ferromagnético y cambiamos el esquema de la instalación (suponemos que el sistema de corte seguirá saltando si se superan el campo magnético 7.6 G dentro del bobinado). Dibujar cómo habría que conectarlo para que se pueda alimentar al menos 1 kW de potencia sin que el dispositivo salte. Calcular la potencia máxima que se puede conectar al esquema que se dibuje. (Nota: el funcionamiento será similar al sistema magnético de un interruptor magnetotérmico).

Log-log graph of the effect of alternating current I of duration T passing from left hand to feet. AC-1: imperceptible AC-2: perceptible but no muscle reaction AC-3: muscle contraction with reversible effects AC-4: possible irreversible effects AC-4.1: up to 5% probability of ventricular fibrillation AC-4.2: 5-50% probability of fibrillation AC-4.3: over 50% probability of fibrillation Ejercicio 2. Ley de Ampere generalizada. La línea negra representa un cable rectilíneo, que es infinito sólo hacia la izquierda, por el que circula una intensidad I constante. a) Escribir la expresión del campo magnético en el punto P. b) Calcular la circulación del campo magnético a través de la circunferencia naranja, de radio a. Discutir si se cumple la ley de Ampere en la forma (^) ∮ 𝐵ሬ⃗^ · 𝑑𝑙⃗ = 𝜇଴𝐼, donde I es la intensidad que cruza la circunferencia. c) Suponiendo que la carga se acumula en el extremo derecho del cable, calcular el flujo del campo eléctrico ∫ 𝐸ሬ⃗^ · 𝑑𝑆⃗ a través de la circunferencia naranja. Para ello, podemos deformar el círculo (sin cruzar la carga Q) y utilizar como superficie de integración el

casquete esférico azul cuya superficie es S = 2 π r^2 (1- cos ) = 2 π r^2 (1- sin θ). Prestar

atención al signo del flujo, considerando la orientación del vector 𝑆⃗. d) A partir de los resultados de los apartados (b) y (c), comprobar si se verifica la Ley de Ampere generalizada: ∮ 𝐵ሬ⃗^ · 𝑑𝑙⃗ = 𝜇଴𝐼 + 𝜇଴𝜀଴   ௧ ∫^ 𝐸

e) Comprobar de modo análogo la Ley de Ampere generalizada para la circunferencia roja, también de radio a.
