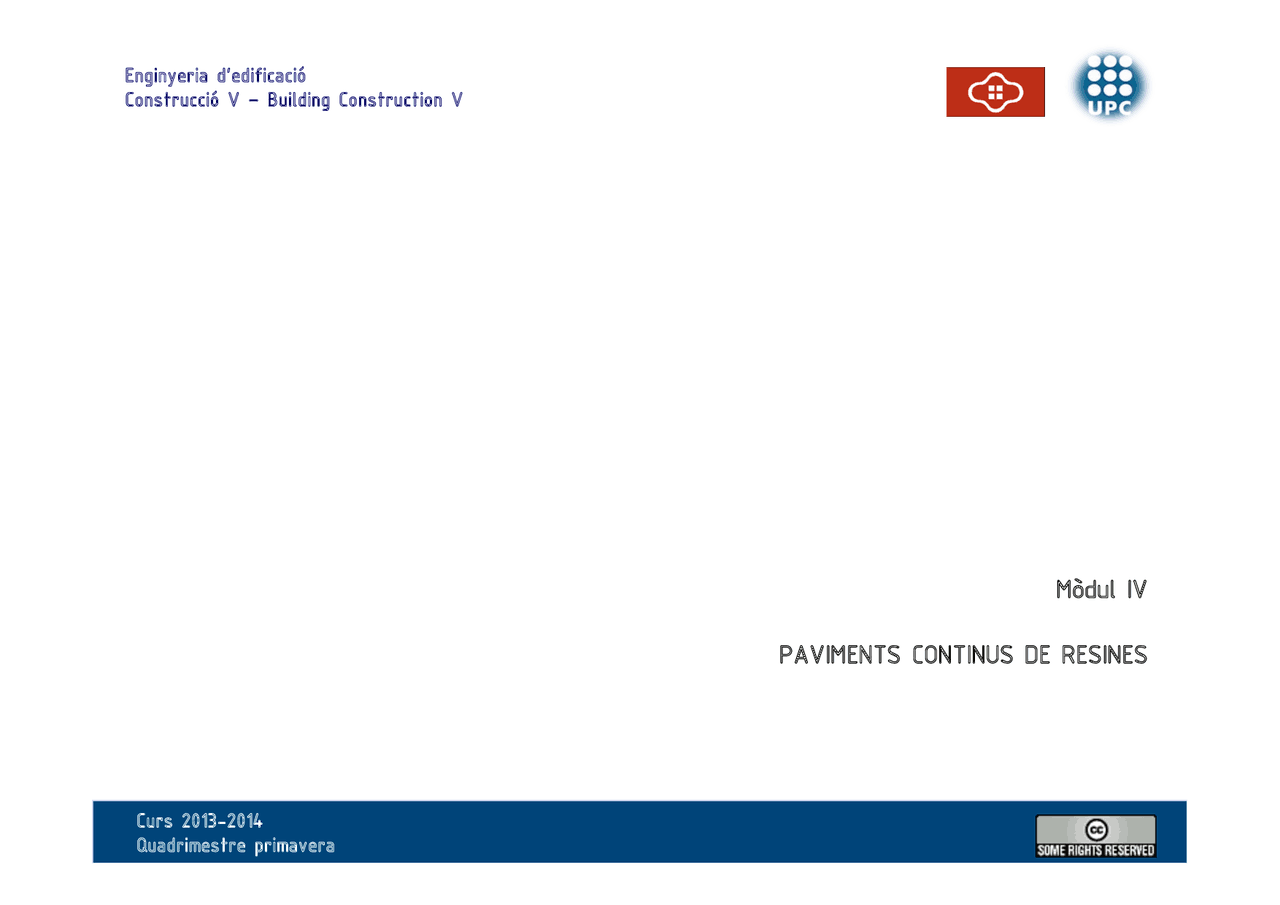

Curs 2013- Construcció V – Building Construction V Mòdul IV PAVIMENTS CONTINUS DE RESINES

Curs 2013- Construcció V – Building Construction V PAVIMENTS CONTINUS DE RESINES-ÍNDEX-

1. Introducció als paviments continus de resina sintètica
2. Exemple de paviment continu de resina sintètica a una industria sanitària 2.1 Descripció del paviment actual 2.2 Requeriments del paviment nou 2.3 El suport: inspecció visual i preparació 2.4 Primers tractaments 2.5 Estesa de resines de fons.

Mòdul IV

Sistemes d’acabats Els elements constructius utilitzats per a la definició geomètrica dels espais interiors (tant els que formen l’estructura horitzontal com l’estructura vertical i/o envans) requereixen d’una última capa per a rebre l’aspecte final que suposarà una textura i colors definitius. Es distingeixen tres tipus d’acabats, cadascun amb les seves exigències i funcions específiques: PAVIMENTS-PARETS -SOSTRES

Curs 2013- Construcció V – Building Construction V L’ús de resines en els paviments continus es caracteritza per ser una aplicació líquida en un suport prèviament tractat. La varietat de productes que poden conformar el conjunt de capes proporcionen prestacions molt diverses.

• Grau de lliscabilitat, proporcionant els tres nivells que defineix la normativa actual.
• Homologació sanitària
• Impermeabilitat
• Continuïtat
• Resistència Química
• Duresa
• Resistència Mecànica
• Resistència al foc
• Antiestàtic
• Antipols
• Fàcil manteniment i neteja
• Durabilitat Aquestes característiques fan que el paviment continu de resines sigui apte tant per interiors com per exteriors.

Curs 2013- Construcció V – Building Construction V COM S’ESCULL UN PAVIMENT? Primer de tot cal descriure el tipus de paviment que es necessita, una bona ajuda seria la classificació anterior, per a poder iniciar el procés de presa de decisions. Una vegada sabudes les característiques es defineixen els tipus de capes i composició de cadascuna d’elles, per acabar conformant el paviment descrit. En aquest punt també cal tenir en compte factors com poden ser l’econòmic o el temps d’execució.

Curs 2013- Construcció V – Building Construction V EXEMPLE DE PAVIMENT CONTINU DE RESINA SINTÈTICA A UNA INDUSTRIA SANITÀRIA Nau industrial d’ús sanitari que requereix un canvi de paviment per assolir els requeriments necessaris per l’ús. Per a poder definir el tipus de paviment més adequat cal tenir ben clares les prestacions finals del paviment incloent requeriments normatius i propis de l’ús. DESCRIPCIÓ DEL PAVIMENT ACTUAL Paviment de formigó amb juntes vistes i sense sòcol ni mitja canya. Aquest formigó és porós i el nivell freàtic es troba a una cota propera a la llosa. En el paviment de formigó actual hi ha zones que estan apedaçades, amb beurades de ciment en la majoria dels casos. Pel que fa als junts no hi ha cap d’estructural, tots els que disposa son junts per evitar la retracció.

Curs 2013- Construcció V – Building Construction V EXEMPLE DE PAVIMENT CONTINU DE RESINA SINTÈTICA A UNA INDUSTRIA SANITÀRIA DESCRIPCIÓ DEL PAVIMENT ACTUAL S’observa que els junts perpendiculars al trànsit rodat estan oberts i malmesos. En el procés productiu de l’empresa hi ha una gran presència d’aigua que s’evacua a través de les canals i reixes de recollida. Es comprova que les pendents estan ben resoltes i que l’aigua es condueix còmodament cap a les canals de recollida actuals. També es comprova la planimetria en la resta de la nau, essent l’adequada pels processos que s’hi realitzen.

Curs 2013- Construcció V – Building Construction V EXEMPLE DE PAVIMENT CONTINU DE RESINA SINTÈTICA A UNA INDUSTRIA SANITÀRIA EL SUPORT

• Inspecció visual del suport de formigó
• Preparació del suport El suport és un formigó força heterogeni, li cal eliminar crostes de beurades sobreposades, eliminar les diferències en la composició del formigó fruit d’anteriors reparacions i eliminar petites taques de greixos. L’objectiu principal de preparar el suport és assolir un formigó homogeni amb el porus obert.

Curs 2013- Construcció V – Building Construction V EXEMPLE DE PAVIMENT CONTINU DE RESINA SINTÈTICA A UNA INDUSTRIA SANITÀRIA PERQUÈ L’objectiu principal de preparar el suport és assolir un formigó homogeni amb el porus obert?

• La uniformitat garanteix que les aplicacions posteriors de resines es comportin de la mateixa manera. Si es parteix de suports diferents el comportament final també ho pot ser.
• El porus obert garanteix la fixació correcte de les resines que es col·locaran en posterioritat. El resultat final ha de ser un suport: resistent i ferm, sec, anivellat, cohesiu, regular, lliure de fissures o esquerdes i net sense pols ni restes de materials, com poden ser pintures, adhesius, guixos, calç,..., que puguin dificultar l’adherència de les capes de resines. Aquestes prestacions poden ser relativament fàcils d’assolir en el cas d’obra nova però no és així en rehabilitació on la preparació del suport pot suposar tractaments addicionals per a garantir el correcte funcionament del paviment al llarg del temps.

Curs 2013- Construcció V – Building Construction V EXEMPLE DE PAVIMENT CONTINU DE RESINA SINTÈTICA A UNA INDUSTRIA SANITÀRIA Feines de preparació del suport. El procés productiu d’aquesta nau utilitza aigua osmòtica en unes determinades zones de treball, i en alguns casos hi ha hagut vessaments d’aquesta d’aigua. En aquesta zona de vessaments s’ha pogut comprovar que el formigó és menys resistent superficialment, i en conseqüència durant el procés d’abrasió es desprèn més quantitat de pols que en la resta de zones tractades. Una vegada polida la superfície cal massillar els punts singulars o punts crítics. Es valida el nivell d’humitat del suport, mitjançant higròmetre especial per a formigons, segons les especificacions tècniques del producte antihumitat ha aplicar. Els resultats són elevats degut a la presència del nivell freàtic a cotes properes al paviment.

Curs 2013- Construcció V – Building Construction V EXEMPLE DE PAVIMENT CONTINU DE RESINA SINTÈTICA A UNA INDUSTRIA SANITÀRIA PRIMERS TRACTAMENTS

• Massillat dels defectes del formigó
• Imprimació de capa antihumitat
• Identificació dels junts existents Massillat dels defectes del formigó: Tot i realitzar el polit abrasiu encara queden petits defectes que cal resoldre, en aquest cas es massillen manualment. Els punts més conflictius són els junts, les canals, pendents, i en determinades àrees hi ha petites superfícies irregulars, defectes provinents del propi suport, que amb el polit abrasiu no s’han acabat de regularitzar. Aquests defectes sempre són bombats per sota del nivell marcat com a cota 0,00 mai per sobre. L’acció de massillat reomple aquests punts crítics aconseguint la cota 0,00 en tota la superfície.

Curs 2013- Construcció V – Building Construction V EXEMPLE DE PAVIMENT CONTINU DE RESINA SINTÈTICA A UNA INDUSTRIA SANITÀRIA La mescla: L’agent enduridor, component B, se li afegeix la resina, component A, i es mescla amb varetes d’espiral a velocitat lenta fins aconseguir una consistència i color uniforme. És bàsic que els components quedin perfectament mesclats. Una vegada la mescla està feta el temps de treballabilitat és de 20 minuts. Tanmateix els temps poden variar en funció de la temperatura ambient, que es veurà augmentada en temperatures inferiors a 20 graus centígrads o disminuïda a temperatures superiors als 20 graus. Però es recomana sempre realitzar la imprimació a temperatures superiors als 10 graus. El cas que ens ocupa va caldre utilitzar calefactors per a garantir el mínim de 10 graus ja que es va executar en ple hivern.

Curs 2013- Construcció V – Building Construction V EXEMPLE DE PAVIMENT CONTINU DE RESINA SINTÈTICA A UNA INDUSTRIA SANITÀRIA Estesa del producte antihumitat: Estendre una capa uniforme del producte amb una llana metàl·lica i/o corró de pèl curt. Cal estendre el producte en una direcció i posteriorment en la direcció perpendicular a la mateixa. L’espessor de l’aplicació resultant no ha de ser menor de 350 micres (aproximadament 600 g/m2). Cal que l’aplicació sigui continua i exempta de porositats i cavitats, ja que de ser així no podria actuar com a barrera de vapor. Junts: Existeixen nombrosos junts de retracció del formigó, però no hi ha junts estructurals a la zona a pavimentar. Els junts de retracció del formigó no estan subjectes a moviment i és per això que es cobriran amb les resines sense respectar-los. Tanmateix si existís algun junt estructural hauria de ser respectat i tractat amb material flexible i portat fins a la superfície del paviment acabat.

Curs 2013- Construcció V – Building Construction V

Curs 2013- Construcció V – Building Construction V EXEMPLE DE PAVIMENT CONTINU DE RESINA SINTÈTICA A UNA INDUSTRIA SANITÀRIA ESTESA DE RESINES DE FONS Estesa del producte amb llana metàl·lica. Aquest sistema permet que l’operari a mesura que va estenent el producte remata els detalls (encontres amb la paret, maquinaria existent, mobiliari, ...) Una vegada estesa la resina s’ha de empolvorar uniformement l’àrid sobre la resina, mirant de cobrir tota la superfície homogèniament, sense deixar que sobresurti la resina. Cal deixar eixugar la resina abans de procedir a l’escombrada o aspirat de l’àrid que hi ha en escreix per a posterior polit. La zona tractada es pot obrir al trànsit quan la resina pugui suportar impactes amb eines metàl·liques sense marcar ni ratllar la superfície del paviment.
