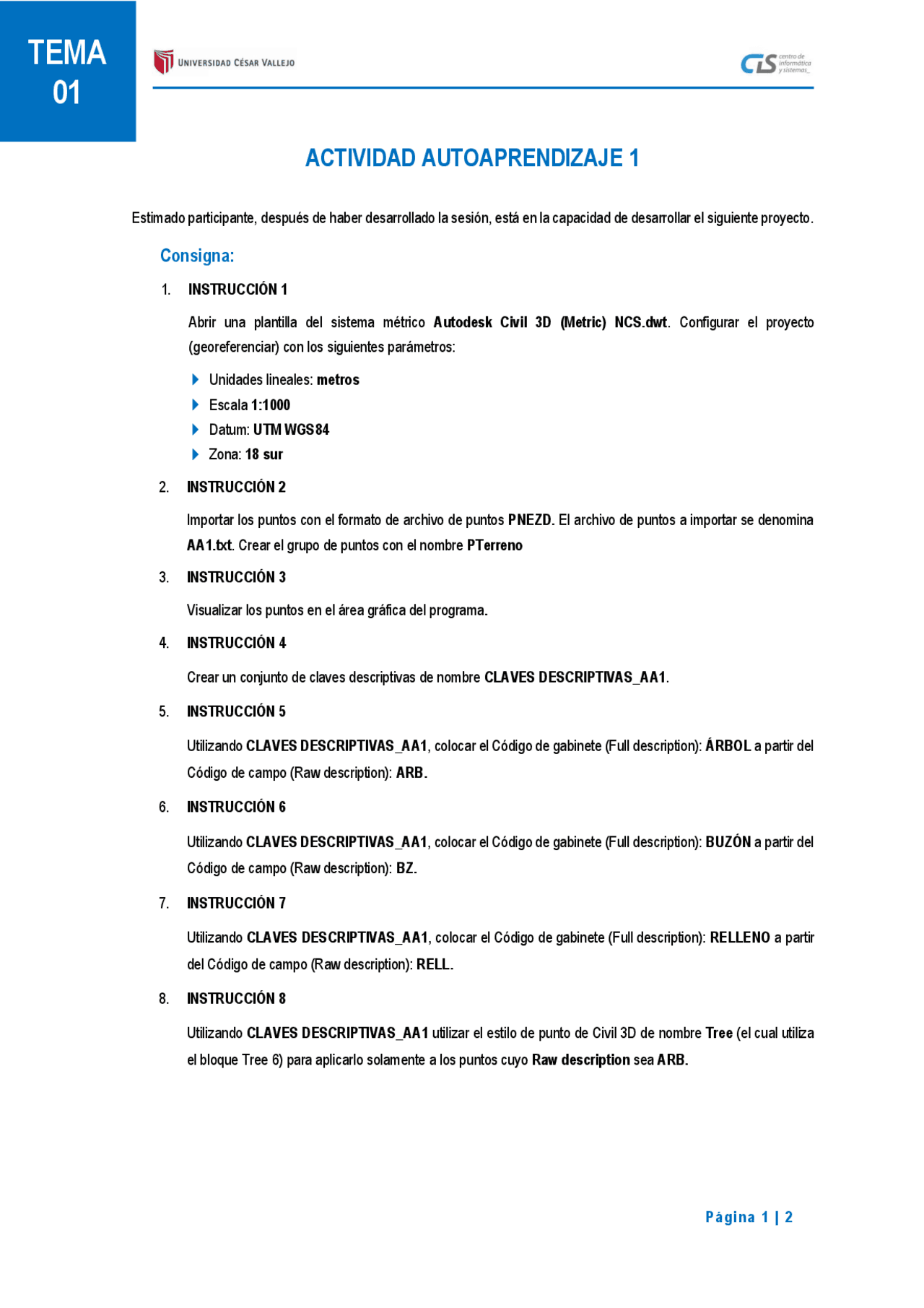

ACTIVIDAD AUTOAPRENDIZAJE 1
Estimado participante, después de haber desarrollado la sesión, está en la capacidad de desarrollar el siguiente proyecto.
Consigna:
1. INSTRUCCIÓN 1
Abrir una plantilla del sistema métrico Autodesk Civil 3D (Metric) NCS.dwt. Configurar el proyecto
(georeferenciar) con los siguientes parámetros:
Unidades lineales: metros
Escala 1:1000
Datum: UTM WGS84
Zona: 18 sur
2. INSTRUCCIÓN 2
Importar los puntos con el formato de archivo de puntos PNEZD. El archivo de puntos a importar se denomina
AA1.txt. Crear el grupo de puntos con el nombre PTerreno
3. INSTRUCCIÓN 3
Visualizar los puntos en el área gráfica del programa.
4. INSTRUCCIÓN 4
Crear un conjunto de claves descriptivas de nombre CLAVES DESCRIPTIVAS_AA1.
5. INSTRUCCIÓN 5
Utilizando CLAVES DESCRIPTIVAS_AA1, colocar el Código de gabinete (Full description): ÁRBOL a partir del
Código de campo (Raw description): ARB.
6. INSTRUCCIÓN 6
Utilizando CLAVES DESCRIPTIVAS_AA1, colocar el Código de gabinete (Full description): BUZÓN a partir del
Código de campo (Raw description): BZ.
7. INSTRUCCIÓN 7
Utilizando CLAVES DESCRIPTIVAS_AA1, colocar el Código de gabinete (Full description): RELLENO a partir
del Código de campo (Raw description): RELL.
8. INSTRUCCIÓN 8
Utilizando CLAVES DESCRIPTIVAS_AA1 utilizar el estilo de punto de Civil 3D de nombre Tree (el cual utiliza
el bloque Tree 6) para aplicarlo solamente a los puntos cuyo Raw description sea ARB.
