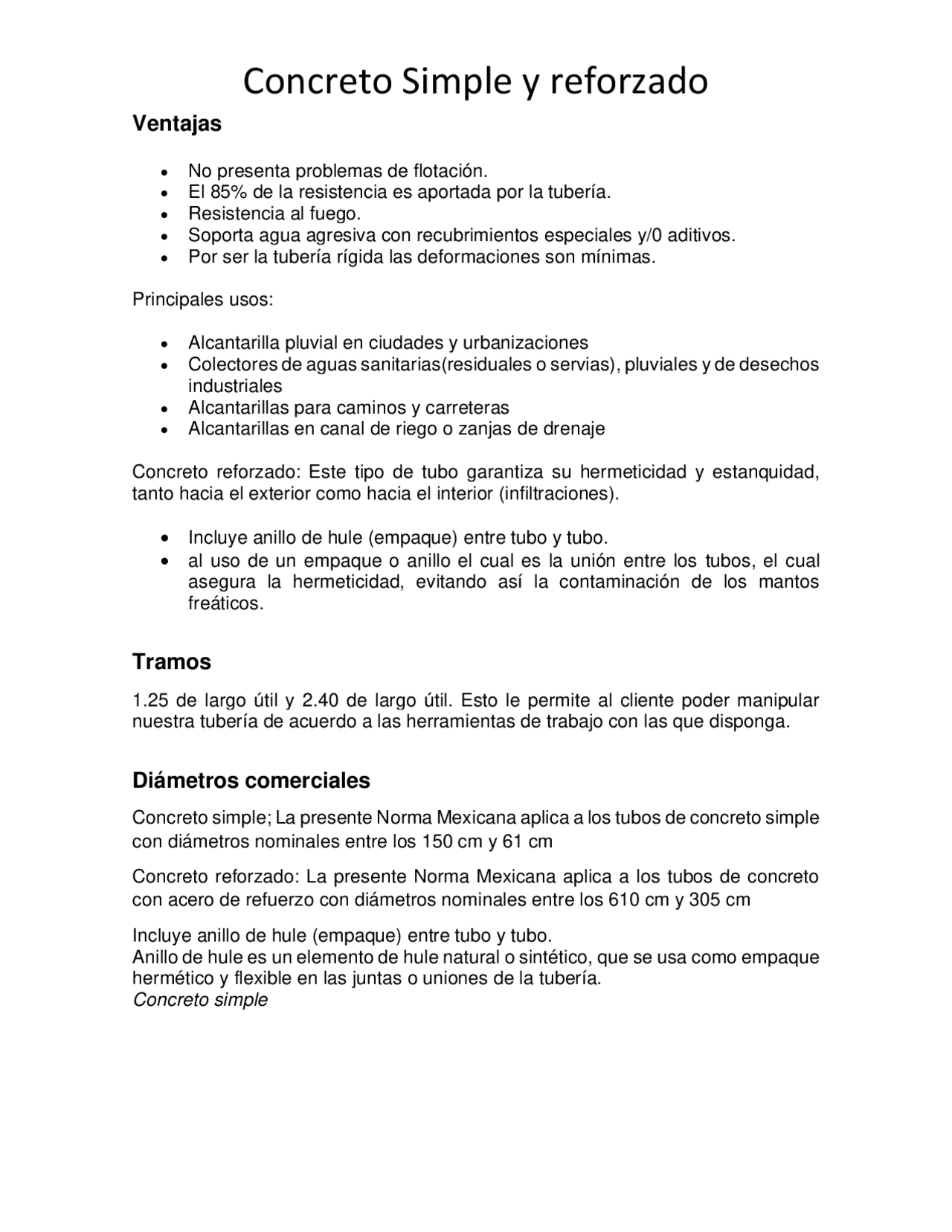

Concreto Simple y reforzado
Ventajas
- No presenta problemas de flotación.
- El 85% de la resistencia es aportada por la tubería.
- Resistencia al fuego.
- Soporta agua agresiva con recubrimientos especiales y/0 aditivos.
- Por ser la tubería rígida las deformaciones son mínimas. Principales usos:
- Alcantarilla pluvial en ciudades y urbanizaciones
- Colectores de aguas sanitarias(residuales o servias), pluviales y de desechos industriales
- Alcantarillas para caminos y carreteras
- Alcantarillas en canal de riego o zanjas de drenaje Concreto reforzado: Este tipo de tubo garantiza su hermeticidad y estanquidad, tanto hacia el exterior como hacia el interior (infiltraciones).
- Incluye anillo de hule (empaque) entre tubo y tubo.
- al uso de un empaque o anillo el cual es la unión entre los tubos, el cual asegura la hermeticidad, evitando así la contaminación de los mantos freáticos.
Tramos
1.25 de largo útil y 2.40 de largo útil. Esto le permite al cliente poder manipular nuestra tubería de acuerdo a las herramientas de trabajo con las que disponga.
Diámetros comerciales
Concreto simple; La presente Norma Mexicana aplica a los tubos de concreto simple con diámetros nominales entre los 150 cm y 61 cm Concreto reforzado: La presente Norma Mexicana aplica a los tubos de concreto con acero de refuerzo con diámetros nominales entre los 610 cm y 305 cm Incluye anillo de hule (empaque) entre tubo y tubo. Anillo de hule es un elemento de hule natural o sintético, que se usa como empaque hermético y flexible en las juntas o uniones de la tubería. Concreto simple
Concreto Simple y reforzado
Concreto reforzado
Profundidad de excavación
Concreto Simple y reforzado
mm, la descarga se recomienda hacerla con equipo mecánico adecuado, siempre y cuando las condiciones de la obra lo permitan.
Piezas para conectar
Las uniones de los tubos deben hacerse mediante la unión de la virola exterior con la espiga del tubo, sellando herméticamente con un anillo de hule que queda entre la virola y espiga.
Normas
NOM- 001 - CONAGUA- 2011
NMX-C- 401 - ONNCE- 2011
NMX-C- 412 - 1998 - ONNCCE ANILLOS DE HULE PARA TUBERIA DE CONCRETO
FIBROCEMENTO
Ventajas
- un material conformado por fibras de amianto mezcladas con cemento.
- El amianto, o asbestos, es un grupo de silicatos fibrosos con unas características fisicoquímicas y mecánicas importantes, por lo que se ha utilizado ampliamente en materiales de construcción y en canalizaciones.
Desventajas
- Material poco resistente a las fluctuaciones de presión: Un margen amplio de presiones de trabajo y los cambios de presión que ello representa hacen que el material no se adapte a los cambios bruscos de presión que se pueden dar en una curva típica de consumo noche-día, ello conlleva un mayor índice de roturas respecto a otros materiales.
- Problemas en cuanto a su reparación, dado que es un material quebradizo, siendo aconsejable eliminar todo el tubo en lugar de reparar únicamente la zona dañada, por lo que la reparación es más aparatosa y costosa.
- Problemas de manipulación por ser un material peligroso y nocivo para la salud, cuya manipulación y eliminación está regulada.
- Problemas de adaptación de los acoplamientos de reparación dada la diferencia de diámetros exteriores y, por tanto, encarecimiento de las reparaciones en cuanto se hace necesaria la utilización de acoplamientos multidiámetro.
Diámetros comerciales
Como transportarlos
Tubería de polietileno de alta densidad (PEAD)
Ventajas y desventajas
Ventajas Desventajas Economía. Los volúmenes de excavación en zanja son reducidos Alto costo de adquisición e instalación Resistencia a la corrosión. Elevada resistencia contra ataque de fluidos ácidos y alcalinos Mayor costo a partir de ciertos diámetros Capacidad de conducción. Las paredes de este tipo de tuberías son poco rugosas, lo que se traduce en una alta eficiencia hidráulica en la conducción. Mayor costo en las piezas especiales Alta flexibilidad. En consecuencia, adaptables a cualquier tipo de terreno y a movimientos ocasionados por sismos y cargas externas. Requiere de equipo especial y costoso para la termofusión Rapidez en la instalación. Su bajo peso, aunado a su presentación en tramos de hasta 12 m y la unión por termofusión sin piezas especiales, agiliza su instalación. La presión de trabajo puede alterarse al variar la temperatura exterior o interior Hermeticidad. Son impermeables, herméticas y resistentes al ataque biológico. No soporta cargas externas ni vacíos parciales, pues es susceptible al aplastamiento Durabilidad. Con mantenimiento nulo, tienen una vida útil de 50 años, y 15 años de resistencia a la intemperie
Tramos
- Las tuberías de polietileno de alta densidad (PEAD) se fabrican con longitud de 12 m, en diámetros nominales que van de 100 a 900 mm, de acuerdo con la norma mexicana
Diámetros comerciales, unión
TIPO NORMA Diámetro nominal Sistema de unión Longitud útil (m) mm in Pared Corrugada NMX-E- 021 - CNCP 75 - 1500 3 - 60 Espiga-campana o cople con anillo de hule 5.60-6. NMX-E- 029 - CNCP NMX-E- 205 - CNCP NMX-E- 208 - CNCP Pared estructurada ASTM-F- 894 - 06 750 - 3000 30 - 120 Por termofusión y/o rosca fusión 6.10-12. Pared sólida NMX-E- 216 - SCFI 100 - 900 4 - 48 Por termofusión o electro fusión 6.00-15.
Profundidad de excavación, Protección
Tubería de polietileno de alta densidad (PEAD)
Como transportarlos
- La descarga de la tubería se deberá hacer de forma manual; diámetros de 100 mm (4”) a 450 mm (18”); o con equipo o maquinaria adecuados; diámetros de 600 mm (24”) a 1520 mm (60”); por medio de bandas de nylon o estrobos de plástico. No se recomienda el uso de cadenas o cables de acero ya que podrían dañar la tubería. La tubería está diseñada para soportar el manejo normal en la obra. La mayoría de las entregas se realizan en camiones de plataforma abierta o caja cerrada. Para tubería de 1520 mm (60”) y algunas entregas especiales se pueden utilizar como una opción los remolques de cama baja.
Pozos
Una Manga de Empotramiento une herméticamente una tubería plástica a registros de albañal o pozo de visita de concreto o ladrillo, construidos en sitio o en el lugar de la obra, y su objetivo es garantizar la estanqueidad de la unión tubo-pozo de visita y así garantizar la hermeticidad hacia los agentes externos que exige la NOM- 001 - Conagua. La Manga de Empotramiento es un anillo fabricado de Poliuretano (PUR), diseñada para recibir tubos y conexiones serie métrica de 100 mm (4”) a 1520 mm (60”) de diámetro nominal, que tiene la principal característica de adherirse al concreto o mezclas de mortero cemento-arena, lo que permite una unión al pozo de visita muy sólida y hermética
Normas
- NMX-E- 216 - SCFI. Se clasifican en cuatro tipos, según sus espesores de pared y resistencia: rd-21, rd-26, rd-32.5 y rd-41.
PCV
Tramos
- Disponibilidad de 110mm a 800mm de diámetro en series: 25,20 y 16.5, en tramos de 6mts de longitud.
Diámetros comerciales
Profundidad de excava
Para llevar a cabo el procedimiento de acoplamiento de los tubos dentro de la zanja, el ancho de ésta debe ser el suficiente para permitir al operario hacer las maniobras necesarias:
- Colocar la plantilla.
- Hacer el acoplamiento.
- Realizar el acomodo y acostillado de la tubería.
PCV
- Compactar el relleno.
- Cumplir con el colchón mínimo especificado de 90 cm. sobre el lomo del tubo para protegerlo de las cargas vivas.
- Garantizar una correcta conexión entre las descargas domiciliarias y las tuberías del sistema.
- Evitar el cruce de las tuberías de alcantarillado con instalaciones de gas, agua potable, teléfonos, etc.
Protección
- Relleno El relleno debe efectuarse lo más rápido posible después de instalar la tubería para eliminar la posibilidad de desplazamiento de flotación en caso de lluvia o inundación.
- Cama o planilla de la tubería Consiste en una capa de 10 cm de material fino para proporcionar apoyo a la tubería, puede ser de la propia excavación o de banco.
- Acostillado Es la parte del relleno colocado a los costados del tubo entre la cama de la tubería hasta la mitad del diámetro del tubo. Puede ser utilizado material proveniente de la excavación o material de banco. Las capas de material para compactar no deberán ser mayores a 20 cm.
- Relleno inicial Es el material que cubre la parte superior del tubo desde el nivel del diámetro medio hasta un máximo de 30 cm sobre su lomo superior.
PCV
Pozos
El Pozo Express (Pozo de Visita de Polietileno Durman®) constituye un balance de conceptos ingenieriles e industriales, que se resume en un sistema sumamente sencillo de instalar. Sus ventajas son evidentes:
- Ligero y manejable. 100% hermético.
- Hermeticidad garantizada.
- Cambios de dirección de flujo.
- Cambios de rasante (altura).
- Eficiencia de instalación.
- Seguridad en obra.
- Escalones integrados al cuerpo del pozo.
- No requiere equipo pesado para su manejo e instalación.
- Resistente a la corrosión, abrasión y deformaciones. Tipos de tapas
PCV
Normas
Normas Nuestras fábricas están certificadas por CNA/ SEMARNAT por el cumplimiento de la norma NOM001-CNA. Además de la certificación ISO- 9001 - 2000 por IQNet e IMNC. Nuestras tuberías cumplen con las normas mexicanas: NMX- 001 - CNA, NMX- 215 - SCFI para el Sistema Métrico y NMX-211/1-SCFI para el Sistema Inglés.
