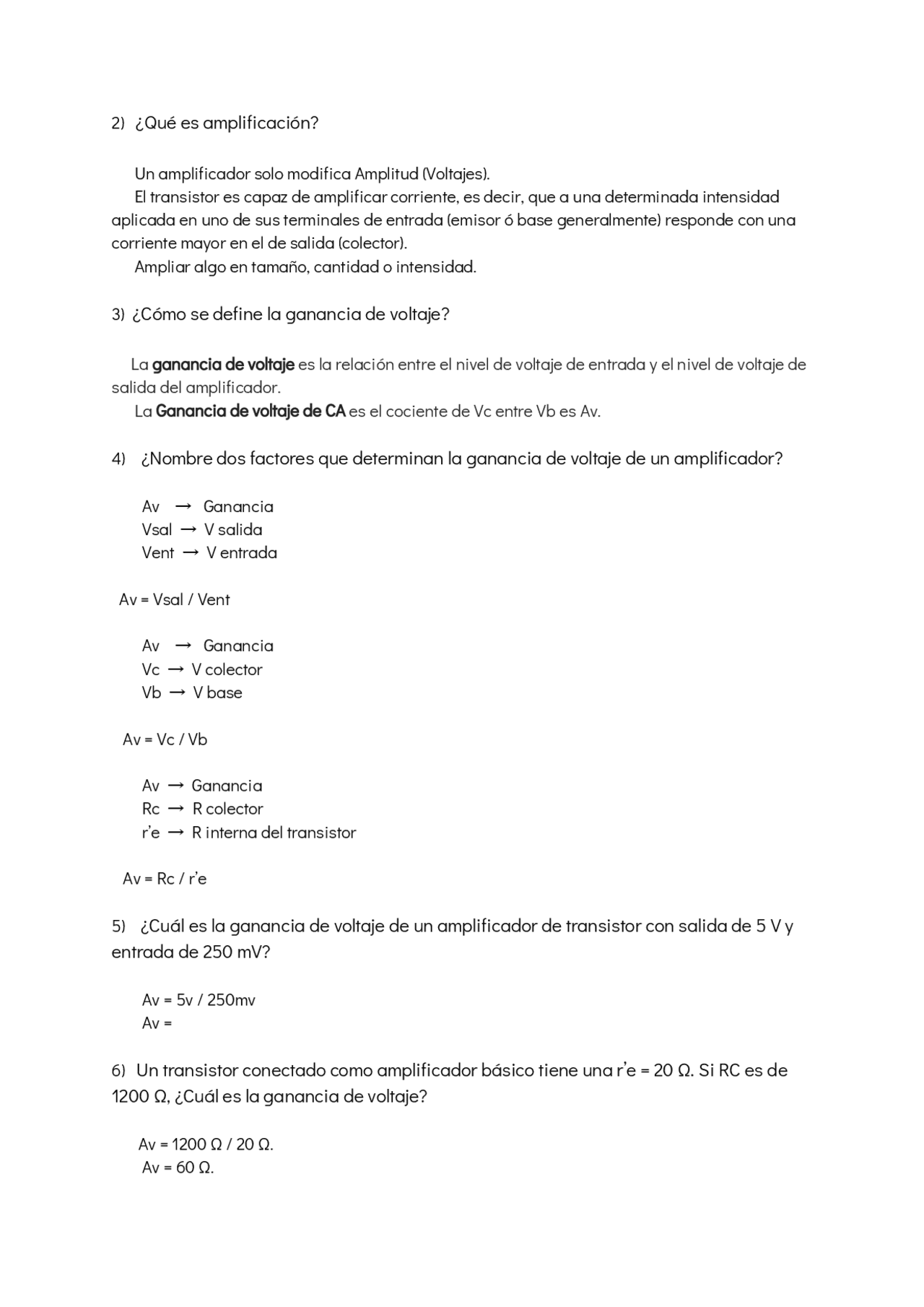

2) ¿Qué es amplificación?
Un amplificador solo modifica Amplitud (Voltajes).
El transistor es capaz de amplificar corriente, es decir, que a una determinada intensidad
aplicada en uno de sus terminales de entrada (emisor ó base generalmente) responde con una
corriente mayor en el de salida (colector).
Ampliar algo en tamaño, cantidad o intensidad.
3) ¿Cómo se define la ganancia de voltaje?
La ganancia de voltaje es la relación entre el nivel de voltaje de entrada y el nivel de voltaje de
salida del amplificador.
La Ganancia de voltaje de CA es el cociente de Vc entre Vb es Av.
4) ¿Nombre dos factores que determinan la ganancia de voltaje de un amplificador?
Av → Ganancia
Vsal → V salida
Vent → V entrada
Av = Vsal / Vent
Av → Ganancia
Vc → V colector
Vb → V base
Av = Vc / Vb
Av → Ganancia
Rc → R colector
r’e → R interna del transistor
Av = Rc / r’e
5) ¿Cuál es la ganancia de voltaje de un amplificador de transistor con salida de 5 V y
entrada de 250 mV?
Av = 5v / 250mv
Av =
6) Un transistor conectado como amplificador básico tiene una r’e = 20 Ω. Si RC es de
1200 Ω, ¿Cuál es la ganancia de voltaje?
Av = 1200 Ω / 20 Ω.
Av = 60 Ω.
