bg1

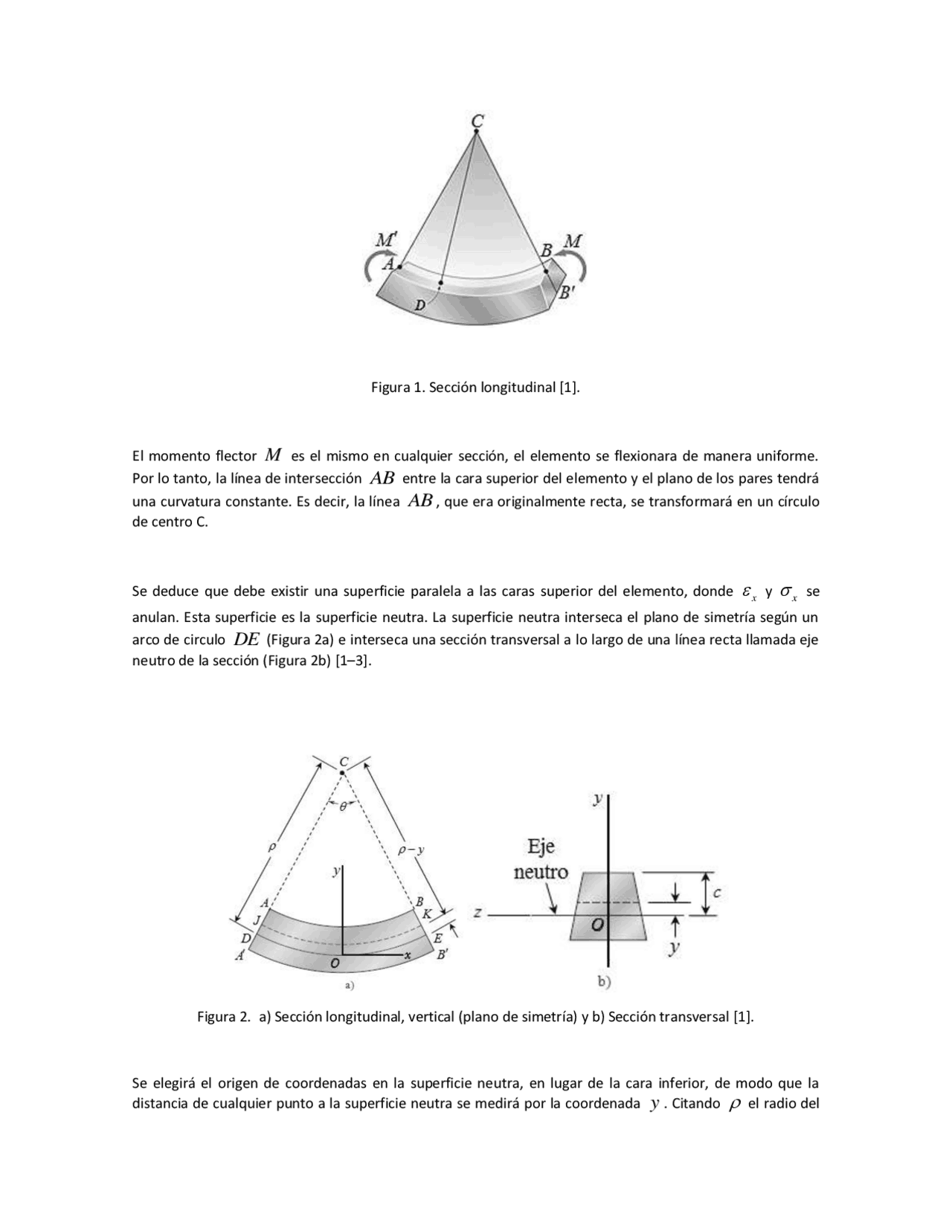

Figura 1. Sección longitudinal [1].
El momento flector
M
es el mismo en cualquier sección, el elemento se flexionara de manera uniforme.
Por lo tanto, la línea de intersección
AB
entre la cara superior del elemento y el plano de los pares tendrá
una curvatura constante. Es decir, la línea
AB
, que era originalmente recta, se transformará en un círculo
de centro C.
Se deduce que debe existir una superficie paralela a las caras superior del elemento, donde
x
y
x
se
anulan. Esta superficie es la superficie neutra. La superficie neutra interseca el plano de simetría según un
arco de circulo
DE
(Figura 2a) e interseca una sección transversal a lo largo de una línea recta llamada eje
neutro de la sección (Figura 2b) [13].
Figura 2. a) Sección longitudinal, vertical (plano de simetría) y b) Sección transversal [1].
Se elegirá el origen de coordenadas en la superficie neutra, en lugar de la cara inferior, de modo que la
distancia de cualquier punto a la superficie neutra se medirá por la coordenada
y
. Citando
el radio del

Vista previa parcial del texto

¡Descarga Análisis de la flexión de elementos estructurales y más Esquemas y mapas conceptuales en PDF de Termodinámica Química solo en Docsity!

Figura 1. Sección longitudinal [1].

El momento flector M es el mismo en cualquier sección, el elemento se flexionara de manera uniforme.

Por lo tanto, la línea de intersección AB entre la cara superior del elemento y el plano de los pares tendrá

una curvatura constante. Es decir, la línea AB , que era originalmente recta, se transformará en un círculo

de centro C.

Se deduce que debe existir una superficie paralela a las caras superior del elemento, donde  x y  x se

anulan. Esta superficie es la superficie neutra. La superficie neutra interseca el plano de simetría según un

arco de circulo DE (Figura 2a) e interseca una sección transversal a lo largo de una línea recta llamada eje

neutro de la sección (Figura 2b) [1–3].

Figura 2. a) Sección longitudinal, vertical (plano de simetría) y b) Sección transversal [1].

Se elegirá el origen de coordenadas en la superficie neutra, en lugar de la cara inferior, de modo que la

distancia de cualquier punto a la superficie neutra se medirá por la coordenada y. Citando  el radio del
