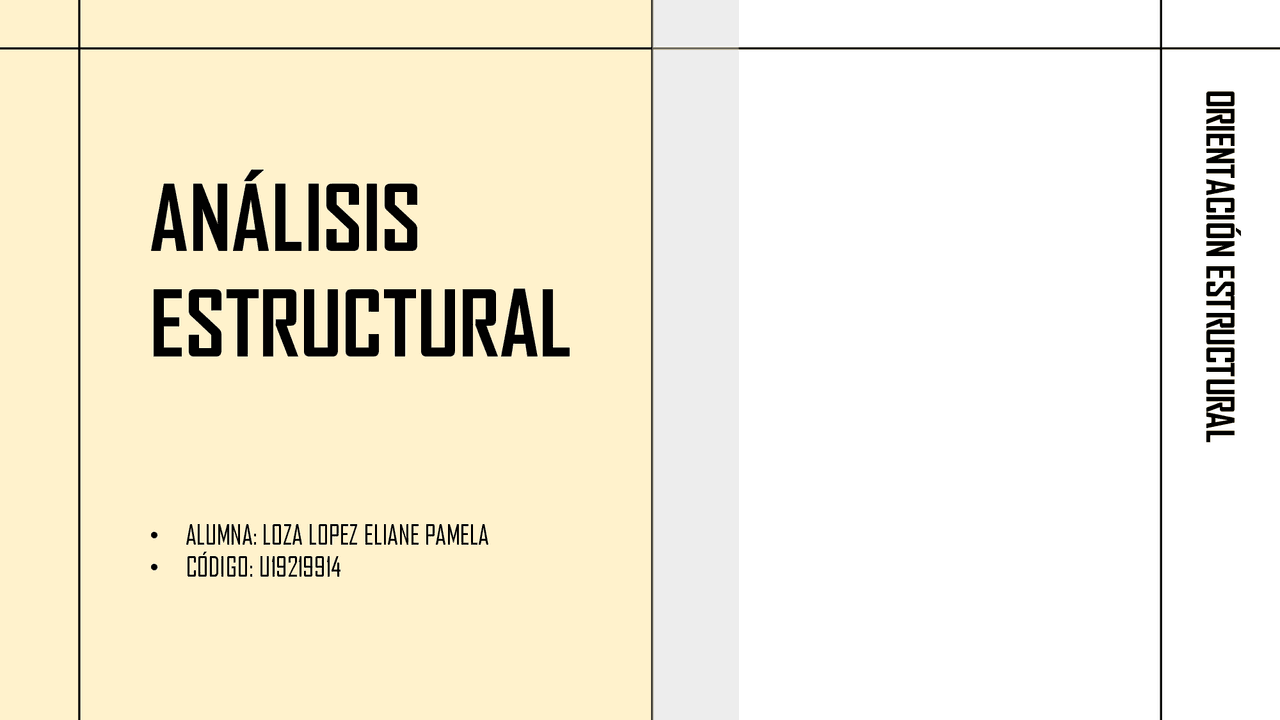

ORIENTACIÓN ESTRUCTURAL
ANÁLISIS
ESTRUCTURAL
- ALUMNA: LOZA LOPEZ ELIANE PAMELA
- CÓDIGO: U
ORIENTACIÓN ESTRUCTURAL
El centro George Pompidou destaca, por el contraste que supone encontrarse el esqueleto estructural expuesto en su monumental fachada, en una zona céntrica de París en la que predominan los edificios clásicos. Buscaba un espacio lo más polivalente posible, que pueda adaptarse a la evolución del arte.
CENTRO POMPIDOU (1978) – ANÁLISIS ESTRUCTURAL
UBICACIÓN: Centro histórico de Paris, Francia MOVIMIENTO: High – Tech ARQUITECTOS: Renzo Piano y Richard Rogers
- El edificio es de un estilo cuadrado, de estructura industrialista, y con los elementos funcionales, conductos, escaleras, etc. visibles desde el exterior.
- Las conducciones de agua, aire o electricidad fueron pintadas de colores atrevidos y extraídos de la parte principal del edificio, para dejar un interior diáfano.
FLUJO DE CARGAS ORIENTACIÓN ESTRUCTURAL
COMPRESIÓN EJE ROTACIÓN Fuente: https://formamaterialesyproyecto.blogspot.com/2008/11/anlisis-centro-pompidou.html ELABORACIÓN PROPIA Los pilares, situados en el exterior del edificio, tienen agua en su interior como sistema pasivo de protección contraincendios Sistema “Gerberette” , los nudos principales de la estructura. Sujetan las vigas a los pilares y trasladan las cargas del edificio a los tensores Los tensores (barras de tracción) contrarrestan el peso de las vigas La rotación del gerberette, generada por las cargas de la viga reticulada, es anulada mediante la acción de los tensores. Debido a que la estructura se equilibra por medio de las tensiones, esta debe ser constantemente ajustada para evitar su colapso. TENSOR TENSOR VIGA RETIC. COLUMNA GERBERETTE FACHADA OESTE
ORIENTACIÓN ESTRUCTURAL
BIBLIOTECA GEISEL (1970) – ANÁLISIS ESTRUCTURAL
UBICACIÓN: Universidad de California San Diego, Estados Unidos MOVIMIENTO: Brutalista ARQUITECTOS: William L. Pereira & Associates
- Es un edificio escultórico construido de hormigón armado y vidrio, es uno de los mejores ejemplos de arquitectura brutalista.
- Los planos originales exigían una estructura de acero y vidrio, pero la universidad optó por el hormigón armado cuando los precios del acero se dispararon en 1970 , La utilización del hormigón permitió la realización de un diseño más escultórico. Fuente: https://es.wikiarquitectura.com/edificio/biblioteca-geisel/
COLUMNA ORIENTACIÓN ESTRUCTURAL
CARGA VERTICAL
QUINTO PISO CUARTO PISO TERCER PISO SEGUNDO PISO PRIMER PISO NIVEL DE FORO En la construcción del edificio se ha utilizado principalmente hormigón armado, 12.998m3, y cristal.
