Universidad Nacional Curso: ANÁLISIS ESTRUCTURAL I
“Santiago Antúnez de Mayolo” Facultad de Ciencias Agrarias
Ingeniería Agrícola

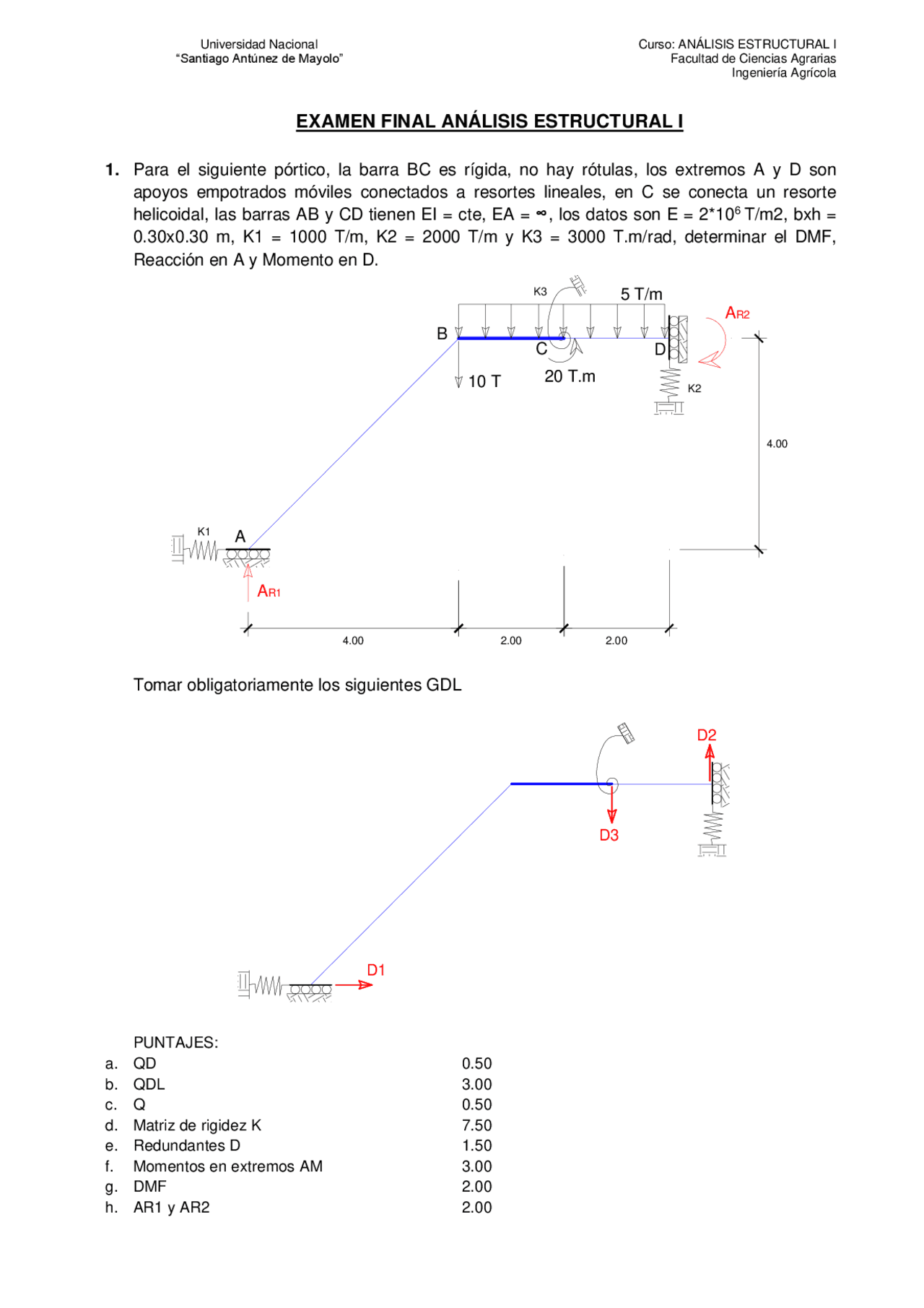

EXAMEN FINAL ANÁLISIS ESTRUCTURAL I
1. Para el siguiente pórtico, la barra BC es rígida, no hay rótulas, los extremos A y D son
apoyos empotrados móviles conectados a resortes lineales, en C se conecta un resorte
helicoidal, las barras AB y CD tienen EI = cte, EA = ∞, los datos son E = 2*106 T/m2, bxh =
0.30x0.30 m, K1 = 1000 T/m, K2 = 2000 T/m y K3 = 3000 T.m/rad, determinar el DMF,
Reacción en A y Momento en D.
Tomar obligatoriamente los siguientes GDL
PUNTAJES:
a. QD 0.50
b. QDL 3.00
c. Q 0.50
d. Matriz de rigidez K 7.50
e. Redundantes D 1.50
f. Momentos en extremos AM 3.00
g. DMF 2.00
h. AR1 y AR2 2.00
4.00
20 T.m
A
BC
4.00 2.00 2.00
K2
D
K3
K1
AR1
AR2
10 T
5 T/m
D1
D2
D3
